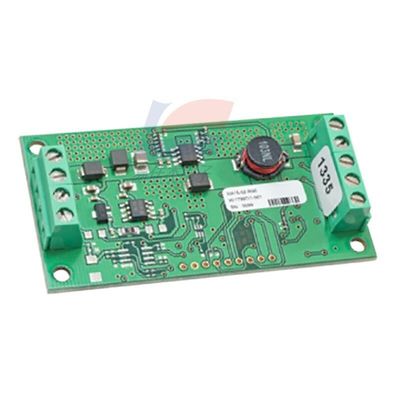

YJJ OXY-LC-A25-455 OXY-LC-485 لوحة واجهة مستشعر الأكسجين لقياس ضغط الهواء

وصف المنتج:

OXY-LC-A25-455 OXY-LC-485 تستخدم لوحة واجهة مستشعر الأكسجين لقياس ضغط الهواء

الميزات:

توفر الأجهزة الإلكترونية اللازمة لتشغيل و

التحكم في مجموعة أجهزة استشعار ثاني أكسيد الزركونيوم (ZrO2) من SST

 مستشعر ضغط مدمج لتعويض الضغط الجوي

 أطراف لولبية مثبتة على الواجهة لسهولة التوصيل مع

الجهد العكسي والجهد الزائد العابر

الفوائد

يوفر ترشيح البرامج التكيفي استجابة سريعة للمستشعر

مقترنة بمخرج أكسجين مستقر

خرج خطي عالي الدقة

المواصفات الفنية

جهد الإمداد

متغير RS485: 8—28VDC

المتغيرات التناظرية: 20—28VDC

تيار الإمداد 600mA كحد أقصى. عند 24VDC

1.2A كحد أقصى. عند 12VDC

خرج رقمي RS485 (Modbus RTU)

أو PWM

خرج تناظري 4—20mA؛ حمل 600Ω كحد أقصى

أو 0—10VDC؛ حمل 10kΩ كحد أدنى

حدود درجة الحرارة

التخزين: -40 درجة مئوية إلى +85 درجة مئوية

التشغيل: -30 درجة مئوية إلى +70 درجة مئوية

حدود ضغط التشغيل1 260—1260 مللي بار مطلق

1) المستشعر والواجهة لتعويض الضغط الجوي الصحيح.

2) يمكن أن يؤدي التشغيل المطول أقل من 0.1% O2 إلى إتلاف عنصر الاستشعار.

3) دقة المتغيرات التناظرية للإخراج المذكورة صالحة عند المعايرة بقيمة المعايرة الافتراضية. متغير RS485

الدقة المذكورة صالحة عند المعايرة عند القيمة الافتراضية 20.7% O2 على نطاق 0.1 إلى 25% O2. للحصول على أقصى دقة

فوق 25% O2، يجب معايرة الواجهة والمستشعر إلى النطاق الكامل للنطاق المطلوب باستخدام الغاز المعتمد.

نطاق الأكسجين (الإخراج التناظري) 0.12—25% O2

أو 0.12—100% O2

نطاق الأكسجين (Modbus RTU) 0.12—100% O2

الدقة بعد المعايرة3 0.5% O2

التكرار بعد المعايرة 0.5% O2

دقة الإخراج 0.01% O2

وقت الاستجابة (الخطوة 10—90%)

مستشعر الاستجابة السريعة متصل: 4 ثوانٍ

مستشعر الاستجابة القياسية متصل: 15 ثانية

وقت الإحماء الأولي (حتى يصبح الإخراج مستقرًا) 5—10 دقائق

تأخير بدء التشغيل غير النشط للإخراج (تسخين السخان)

من وضع إيقاف التشغيل إلى وضع التشغيل: 60 ثانية

من وضع الاستعداد إلى وضع التشغيل (RS485 فقط): 20 ثانية

الشركة المصنعة: SST Sensing

نوع المنتج: أدوات تطوير مستشعر الضغط RoHS:

المنتج: لوحات واجهة المستشعر
النوع: مستشعر الأكسجين
أدوات التقييم: الضغط الجوي
جهد إمداد الطاقة التشغيلية: 8 فولت إلى 28 فولت
العلامة التجارية: SST Sensing
الوصف/الوظيفة: لوحة واجهة مستشعر الأكسجين
نوع الواجهة: RS485
درجة حرارة التشغيل القصوى: + 70 درجة مئوية
درجة حرارة التشغيل الدنيا: - 30 درجة مئوية
نوع المنتج: أدوات تطوير مستشعر الضغط 1
الفئة الفرعية: أدوات التطوير
اسم مستعار لرقم القطعة: M-OXY-LC-A25-455
وزن الوحدة: 46.164 جرام
المواصفات:
نطاقات القياس من

0 إلى 100%
