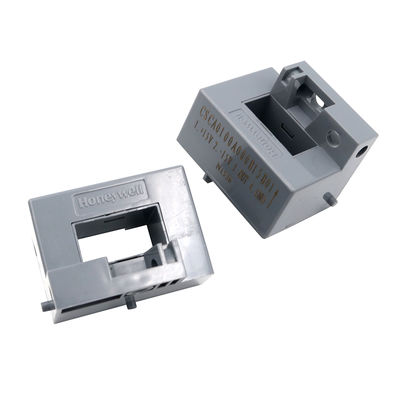

CSCA0100A000B15B01 مستشعر تيار ذو حلقة مفتوحة يعتمد على تأثير هول لإمدادات طاقة الاتصالات الخاصة بمصدر الطاقة غير المنقطع (UPS)

CSCA0100A000B15B01 مستشعر تيار الحلقة المفتوحة القائم على تأثير هال لمصادر الطاقة للاتصالات UPS

تفاصيل المنتج:

CSCA0100A000B15B01 هو مستشعر تيار مفتوح الحلقة مبني على تأثير هال. المواصفات التفصيلية هي كما يلي:

المعلمات الأساسية:

• التيار القياسي: 100A RMS (في 25 درجة مئوية).
• نطاق القياس: ± 300A.
• المقاومة القياسية: عند درجة حرارة 70 درجة مئوية (مع ± 15 فولت، ± 25A.t max): Min. 54 ohm، Max. 360 ohm.
• التيار الخارجي التناظري: 25mA
• نسبة الدوران: 1000
• الدقة (في 25 درجة مئوية): ما يصل إلى ±0.5٪ (بما في ذلك تأثير النقل الصفري).
• تشغيل الكهرباء: ± 12 ~ 15 فولت (± 5 ٪).

المعلمات:

• نوع المستشعر: تأثير هال، حلقة مفتوحة.
• نوع الإخراج: التناظرية.
• المقاومة الخارجة: > 10k أوم.
• درجة حرارة التشغيل: -10°C إلى 80°C.
• درجة حرارة التخزين: -25°C إلى 85°C.

خصائص الأداء:

• تستند إلى مبدأ تأثير هول: تستخدم أجهزة تأثير هول، والتي ترتبط فولتها الخارجي بشكل خطي مع نطاق ومرحلة الحقل المغناطيسي المطبق، مما يتيح قياس دقيق للتيار المتردد،العاصمة، والتيارات النبضية.
• استهلاك طاقة منخفض: يلبي متطلبات توفير الطاقة مع استهلاك طاقة منخفض.
• عزل كهربائي جيد: يوفر عزل كهربائي عالي المستوى بين الدوائر الأولية والثانوية للعمل الآمن والموثوق به.
• سرعة الاستجابة السريعة: وقت الاستجابة عادة ما يكون في نطاق الميكرو ثانية، مما يتيح الاستجابة السريعة للتغيرات الحالية.

مجالات التطبيق:

مناسبة لدفع السرعة المتغيرة، حماية التيار الزائد، UPS ومصادر الطاقة للاتصالات، أنظمة التحكم في ردود الفعل الحالية،

الروبوتات، ومجالات أخرى

التعبئة والتوصيل:

• يتبنى موصل نوع Molex لسهولة التثبيت والاتصال.
• عادةً ما يتم تركيبها عن طريق الاطراف ، مما يوفر استقرارًا ميكانيكيًا معينًا.
