تفاصيل المنتج:
|
| التصويت الحالي: | 200 أ | وقت الاستجابة: | 3µs إلى 7µs |
|---|---|---|---|
| الدقة: | ± 2٪ | نطاق التردد: | العاصمة إلى 500 كيلو هرتز |
| حجم اللب: | 20.5mm × 10.5mm | مصدر التيار: | ± 15VDC ± 5 ٪ |
| إبراز: | مستشعر تيار ذو حلقة مفتوحة للتشغيل الآلي الصناعي,مستشعر تيار صناعي لأنظمة الطاقة,مستشعر تيار للتشغيل الآلي الصناعي,industrial current sensor power systems,current sensor for industrial automation |
||

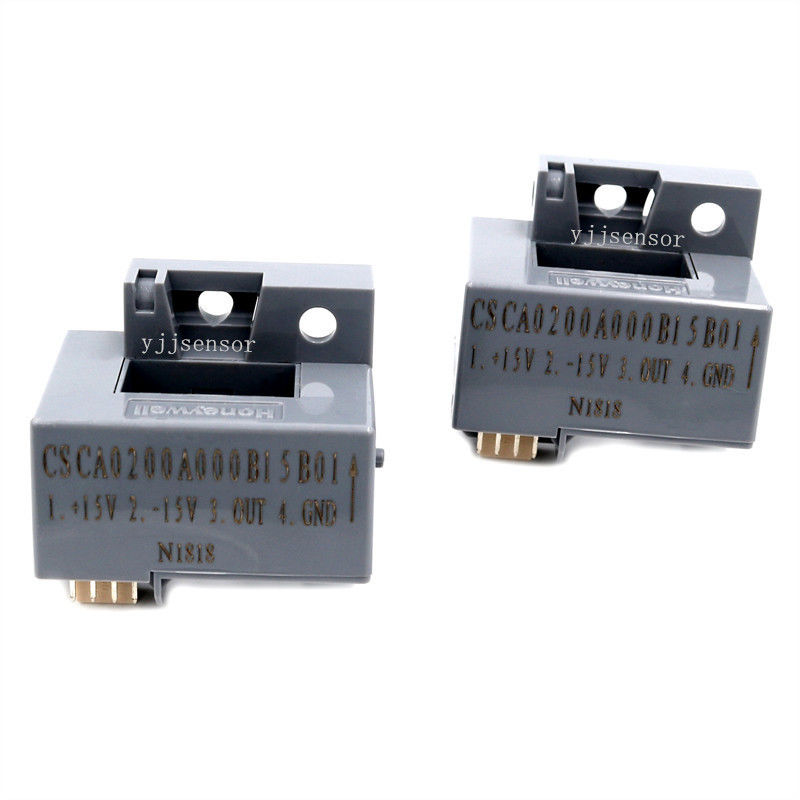

CSCA0200A000B15B01 جهاز استشعار تيار صناعي حلقة مفتوحة لأنظمة الطاقة الآلية الصناعية
مبدأ العمل:
تستند أجهزة استشعار التيار المفتوح CSCA-A إلى مبدأ تأثير هال. عندما يتدفق التيار عبر الموصل الأساسي ، فإنه يولد مجالا مغناطيسيا دوارا حول الموصل.يتم جمع هذا المجال المغناطيسي وتركيزه في الفجوة الهوائية من النواة المغناطيسية المصنوعة من مواد حساسة المغناطيسيتم وضع جهاز تأثير هول (HED) في هذه الفجوة الهوائية ، لذلك فإن مخرج HED متناسب مع نطاق ومرحلة التيار الأساسي. بعد مكاسب وتعديل التبديل ،يقدم جهاز الاستشعار حساسية خروجا محددة مسبقاً بالنسبة للتيار الأساسي.
مجالات التطبيق:
| وقت الاستجابة | 3μs إلى 7μs |
| الدقة | ± 2% |
| نطاق التردد | DC إلى 500kHz |
| حجم النواة | 20.5 ملم × 10.5 ملم |
| الطول | 29ملم |
| الطول | 40ملم |
| العرض | 35ملم |
| فولتاج إمدادات الطاقة | 15 فولت |
| الجهد الإخراج الاسمي | 4V±1% عند التيار الأولي المسمى (IpN) |
| فولتاج التغذية | ±15VDC±5% |
| تيار التوريد | 17mA نموذجي |
| خطية | < ± 1% |
| الصفر - التراجع الحالي | < ± 20mV |
| التعويضات المتبقية بعد التيار الأساسي المسموح به | < ± 20mV |
| تحرك الحرارة | < ± 3mV/°C عند IpN = 50A؛ < ± 1.5mV/°C عند IpN = 100A إلى 600A |
| الحصول على التنقل الحراري | < ± 4mV/°C |
| di/dt تعقب الدقة | > 50A/μs |
| عرض النطاق | 50 كيلو هرتز |
| فولتاج العزل المتردد | 3kV عند 50Hz لمدة 60s |
| الجهد العازل الاسمي | معززة 849 فولت |
| مقاومة الخروج | > 10kΩ |
| درجة حرارة العمل | -10°C إلى 80°C |
| درجة حرارة التخزين | -25°C إلى 85°C |
