تفاصيل المنتج:
|
| التيار المسموح به: | 300A RMS الاسمية عند 25 درجة مئوية | استشعار النطاق الحالي: | ±900 أمبير |
|---|---|---|---|
| جهد إمداد الطاقة: | ± 15VDC ± 5 ٪ | التيار الكهربائي: | 17MA النموذجي |
| الدقة: | ± 2٪ | نطاق التردد: | العاصمة إلى 50 كيلو هرتز |
| إبراز: | جهاز استشعار تيار تأثير هال مفتوح الحلقة,مستشعر التيار لمغيرات التردد,جهاز استشعار حماية التيار الزائد من تأثير القاعة,current sensor for frequency converters,hall effect overcurrent protection sensor |
||

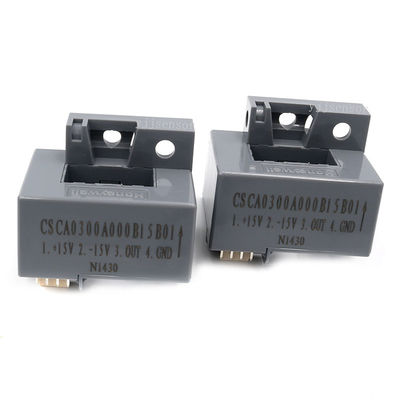

CSCA0300A000B15B01 جهاز استشعار تيار تأثير هال مفتوح الحلقة لحماية التيار الزائد لمحولات التردد
مبدأ العمل:
بناءً على مبدأ تأثير هال، عندما يتدفق التيار عبر الموصل الأساسي، فإنه يولد مجال مغناطيسي دوار حول الموصل.يتم جمع هذا المجال المغناطيسي من قبل قلب مغناطيسي مصنوع من مواد حساسة للمغناطيس وتركز في الفجوة الهوائية للقلبيتم وضع جهاز تأثير هال (HED) في فجوة الهواء ، ومخرجاته متناسبة مع نطاق ومرحلة التيار الأساسي. بعد مكاسب وتعديل الموازنة ،يقدم جهاز الاستشعار حساسية خروجا محددة مسبقاً بالنسبة للتيار الأساسي.
مجالات التطبيق:
مناسبة لمحولات التردد ، وحماية التيار الزائد ، ومصادر الطاقة غير المتقطعة (UPS) ، ومصادر الطاقة للاتصالات السلكية واللاسلكية ، وأنظمة التحكم في ردود الفعل الحالية ، والروبوتات ، ومجالات أخرى.
| التيار المسموح به | 300A RMS الاسمية عند 25 °C |
| استشعار نطاق التيار | ± 900A |
| تشغيل الكهرباء | ±15VDC±5% |
| تيار إمدادات الطاقة | 17mA نموذجي |
| نوع الإخراج | التوتر الخارجي |
| الدقة | ± 2% |
| خطية | < ± 1% |
| نطاق التردد | DC إلى 50kHz |
| وقت الاستجابة | 3μs إلى 7μs |
| إزالة التيار الصفر | < ± 20mV |
| تحرك الحرارة | <±3mV/°C عند IpN=50A؛ <±1.5mV/°C عند IpN=100A إلى 600A |
| مواد السكن | بوليستر PBT |
| الطول | 29ملم |
| الطول | 40ملم |
| العرض | 35ملم |
| درجة حرارة العمل | -10°C إلى 80°C |
| درجة حرارة التخزين | -25°C إلى 85°C |
