تفاصيل المنتج:
|
| تيار تصنيف (IPN): | 400A RMS (الاسمية @ 25 درجة مئوية) | نطاق تيار قابل للقياس: | ±900 أمبير |
|---|---|---|---|
| وقت الاستجابة: | <1µs (نموذجي للاستجابة للخطوة) | عرض النطاق: | العاصمة إلى 100 كيلو هرتز (-3db) |
| مصدر التيار: | ± 15V DC ± 5 ٪ | العرض الحالي: | ≤20MA (نموذجي) |
| إبراز: | مستشعر التيار لمغيرات التردد,مستشعر التيار للحماية من التيار الزائد,مستشعر التيار CSCA0400A000B15B01,overcurrent protection current sensor,CSCA0400A000B15B01 current sensor |
||

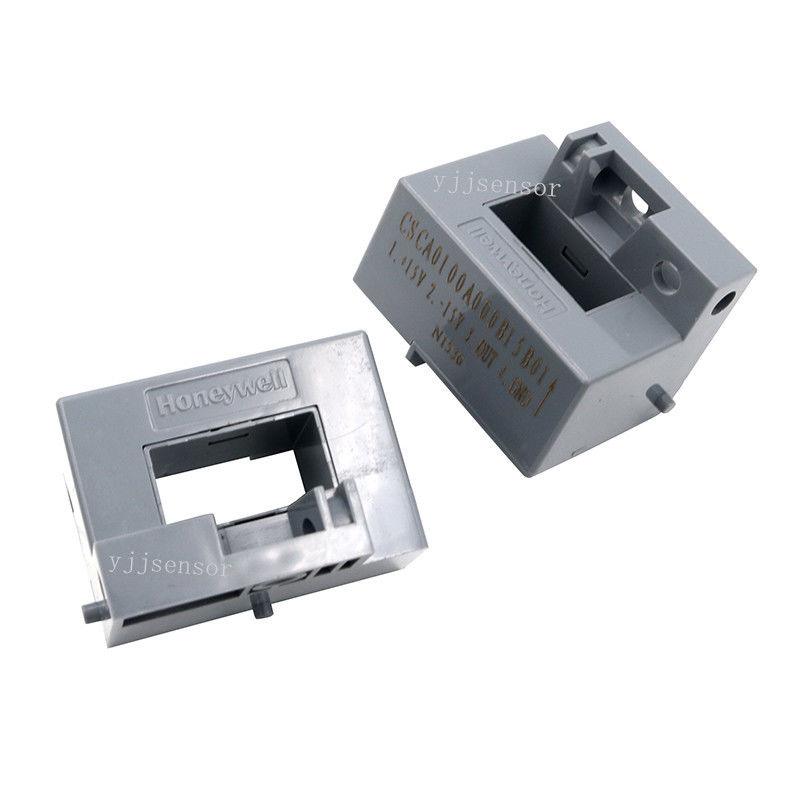

CSCA0400A000B15B01 مستشعر التيار لأنظمة حماية التيار الزائد في محولات التردد
نوع الإخراج:
إخراج إشارة الجهد التناظري (مستشعر تيار أحادي القناة).
الدقة:
الدقة المرجعية لنفس السلسلة: تصل إلى ±0.5% (قد تتأثر القيم المحددة بدرجة الحرارة وعوامل أخرى؛ يرجى الرجوع إلى دليل المنتج للحصول على التفاصيل).
زمن الاستجابة:
زمن الاستجابة المرجعي لنفس السلسلة:<0.5µs أو 1µs، مما يتيح استجابة سريعة لتغيرات التيار.
نطاق درجة حرارة التشغيل:
يمكن لمستشعرات التيار بتأثير هول العامة أن تعمل في بيئات تتراوح من -40 درجة مئوية إلى 125 درجة مئوية. على الرغم من أن النطاق المحدد لهذا المنتج لم يتم الإعلان عنه صراحةً، فمن المتوقع أن يقع ضمن هذه الفترة (رهناً بالبيانات الرسمية).
مجالات التطبيق:
| زمن الاستجابة | <1µs (نموذجي للاستجابة الخطوية) |
| عرض النطاق الترددي | تيار مستمر إلى 100 كيلو هرتز (-3 ديسيبل) |
| جهد الإمداد | ±15 فولت تيار مستمر ±5% |
| تيار الإمداد | ≤20mA (نموذجي) |
| جهد الخرج عند التيار الصفري | 4.0 فولت ±0.1 فولت (عند Ip=0A، إمداد ±15 فولت) |
| جهد الخرج @ IpN | 8.0 فولت ±0.1 فولت (عند 400 أمبير RMS، إمداد ±15 فولت) |
| معامل درجة الحرارة | ≤±0.02%/°C (للإزاحة والكسب مجتمعة) |
| جهد العزل | 3.0 كيلو فولت RMS (50/60 هرتز، 1 دقيقة) |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| نطاق درجة حرارة التخزين | -40 درجة مئوية إلى +105 درجة مئوية |
| الأبعاد | 40 مم (طول) × 35 مم (عرض) × 29 مم (ارتفاع) |
| الوزن | ~85 جرام (تقريبي) |
| الامتثال الكهرومغناطيسي | EN 61000-6-2:2005 (الحصانة الصناعية) |
| الامتثال للسلامة | UL 508، CSA C22.2 رقم 14 |
