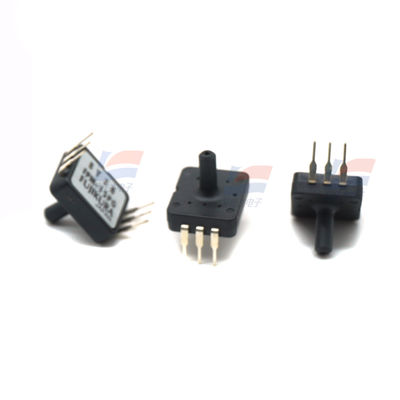

يستخدم مستشعر الضغط YJJ FPM-15PG في أجهزة مراقبة ضغط الدم

وصف المنتج:

يستخدم جهاز استشعار الضغط FPM-15PG في أجهزة مراقبة ضغط الدم، وأجهزة التنظيف، وأجهزة الغسيل، وما إلى ذلك.

الخصائص:

المواصفات

النموذج 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG الوحدة

ظروف التشغيل الموصى بها

نوع الضغط الضغط المقياس -

الضغط الاسمي 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 كيبا

نطاق الضغط المقاس -13.79

نطاق درجة الحرارة من 0 إلى 50 درجة مئوية

وسائل الضغط الغازات غير السامة فقط (بدون سائل)

تيار الإثارة (ثابت) 1.5 mADC

القيمة القصوى المطلقة

ضغط الحمل الأقصى ضعف الضغط الاسمي

1.5 مرات

من التصنيف

الضغط

الحد الأقصى لتيار الإثارة 3.0 mADC

درجة حرارة التشغيل -20 إلى 100 درجة مئوية

درجة حرارة التخزين -40 إلى 120 درجة مئوية

رطوبة التشغيل 30 إلى 80٪ RH

الخصائص الكهربائية (طاقة التيار الداخلي ثابتة 1.5mA ، درجة حرارة المحيط Ta = 25 درجة مئوية)

الجهد الخارجي من 60 إلى 140 (في 0kPa إلى الضغط الاسمي) mV

الجهد المنعطف +/-20 (في 0kPa) mV

مقاومة الجسر 4000 إلى 6000 Ω

وقت الاستجابة 2 (بالنسبة للمرجع) ميسيك.

دقة TSO* +/-5

الضغط القابل للقياس

النطاق ((kPa) رقم الجزء

-13.79 إلى 13.79 FPM-02PG FPM-02PGR

-34.47 إلى 34.47 FPM-05PG FPM-05PGR

-48.26 إلى 48.26 FPM-07PG FPM-07PGR

-98.07 إلى 103.4 FPM-15PG FPM-15PGR

-98.07 إلى 206.8 FPM-30PG FPM-30PGR

-98.07 إلى 344.7 FPM-50PG FPM-50PGR

-98.07 إلى 482.6 FPM-70PG FPM-70PGR

-98.07 إلى 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 درجة مئوية

P2= 1/2 x P3 (kPa) T2= 25 درجة مئوية

P3= الضغط المتكرر (kPa) T3= 50 درجة.

الجهد المضطرب (mV)

فوف = V ((P1,T)

Voff ((0) = V ((P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

الجهد الخارجي عند النطاق الكامل (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs ((25) = V ((P3,T2)

Vfs ((50) = V ((P3,T3)

الجهد الخارجي (mV)

SV = Vfs - Voff

SV ((0) = Vfs ((0) - Voff ((0)

SV ((25) = Vfs ((25) - Voff ((25)

SV ((50) = Vfs ((50) - Voff ((50)

حساسية درجة الحرارة لجهد التبديل (٪ FS)

TSO = {أكبر واحد} / SV(25) × 100

أكبر واحد = أكبر قيمة مطلقة من {Voff(0) -Voff(25)} و {Voff(50) -Voff(25)}

معامل درجة الحرارة لجهد المدى الخارجي (٪ FS)

TCS = {max[SV(0،SV(25،SV(50)] - min[SV(0،SV(25،SV(50) } / SV(25) × 100

الخطيّة (%FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) × 100

استيرزيس الضغط (٪ FS)

الفيزياء = {فوف ‬٢٥‬ - فوف ‬٢٥‬ } / SV ‬٢٥‬ × ١٠٠

Voff ‬(25): الجهد الخارجي مقابل P1 بعد التوتر بضغط P3.
