YJJ GH-718A / B / C وحدة استشعار الأشعة تحت الحمراء الحرارية المصغرة

وصف المنتج:

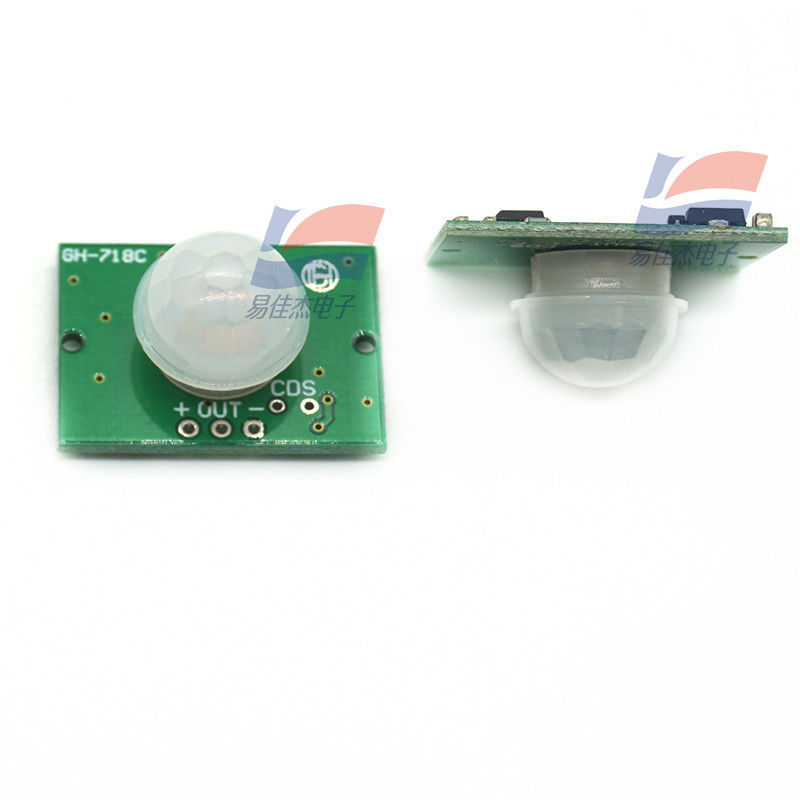

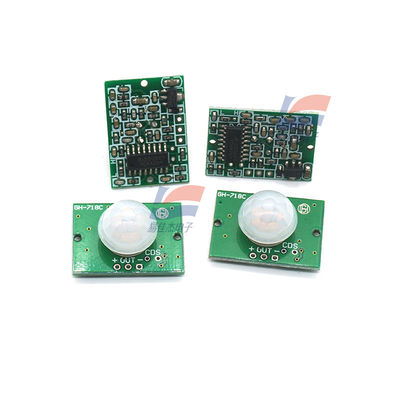

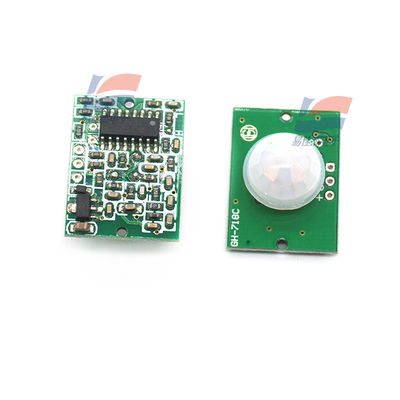

وحدة استشعار الإنسان الحرارية الضوئية المصغرة GH-718A/B/C

الميزات:

تتميز منتجات التحكم الأوتوماتيكي القائمة على تقنية الأشعة تحت الحمراء بحساسية عالية وموثوقية قوية، وتستخدم على نطاق واسع في مختلف معدات الاستشعار الكهربائية الأوتوماتيكية.

الميزات:

1. استشعار أوتوماتيكي بالكامل: عند دخول شخص إلى نطاق الاستشعار، يتم إخراج مستوى مرتفع؛ عند مغادرة الشخص لنطاق الاستشعار، يتم تأخير المستوى المرتفع تلقائيًا وإيقافه، ويتم إخراج مستوى منخفض.

2. التحكم الحساس للضوء (اختياري، غير مضمن في المصنع): يمكن ضبط التحكم الحساس للضوء. لا يستشعر خلال النهار أو عندما يكون الضوء قويًا.

3. طريقتان للتشغيل: (يمكن تحديدهما عن طريق وصلة)

أ. طريقة التشغيل غير المتكررة: بمجرد أن يكون إخراج الاستشعار مستوى مرتفعًا، سيتغير المستوى المرتفع تلقائيًا إلى مستوى منخفض بعد انتهاء فترة التأخير.

ب. طريقة التشغيل المتكررة: بمجرد أن يكون إخراج الاستشعار مستوى مرتفعًا، إذا كان هناك أي نشاط بشري داخل نطاق الاستشعار خلال فترة التأخير، فسيظل الإخراج مرتفعًا حتى يغادر الشخص ثم يتغير المستوى المرتفع تلقائيًا إلى مستوى منخفض (تكتشف وحدة الاستشعار كل نشاط بشري وتمدد فترة التأخير تلقائيًا، وتأخذ وقت النشاط الأخير كنقطة بداية لوقت التأخير).

4. وقت قفل الاستشعار (الإعداد الافتراضي: لا يوجد وقت قفل): بعد كل إخراج استشعار (من مستوى مرتفع إلى مستوى منخفض)، يمكن ضبط فترة قفل على الفور. خلال هذه الفترة، لا يقبل المستشعر أي إشارات استشعار. يمكن لهذه الوظيفة تحقيق التشغيل الفاصل لـ "وقت إخراج الاستشعار" و "وقت القفل"، ويمكن تطبيقها على منتجات الكشف الفاصل؛ في نفس الوقت، يمكن لهذه الوظيفة أن تمنع بشكل فعال التدخلات المختلفة المتولدة أثناء تبديل الحمل (يمكن ضبط هذا الوقت من بضعة أعشار من الثانية إلى عدة عشرات من الثواني).

5. نطاق جهد التشغيل الواسع: جهد التشغيل الافتراضي DC5V-20V (نطاق قابل للتخصيص DC3V-DC24V)

6. استهلاك منخفض للطاقة: تيار ثابت <50 ميكرو أمبير، مناسب بشكل خاص للتطبيقات التي تعمل بالبطارية.

7. إشارة إخراج عالية المستوى: يمكن توصيلها بسهولة بدوائر مختلفة.

المعايير الفنية:

1. جهد التشغيل: DC5V-20V (نطاق قابل للتخصيص DC3V-DC24V)؛ 2. استهلاك الطاقة الثابت: <50 ميكرو أمبير؛ 3. إخراج المستوى: مرتفع 3.3 فولت (يمكن تخصيص قيم جهد أخرى)؛ منخفض 0 فولت؛

4. وقت التأخير: يمكن أن يتم في نطاق بضعة أعشار من الثانية إلى عدة دقائق؛ 5. وقت القفل: يمكن أن يتم في نطاق بضعة أعشار من الثانية إلى عدة عشرات من الثواني

6. طريقة التشغيل: L - غير متكررة؛ H - متكررة؛ 7. نطاق الاستشعار: <زاوية مخروطية 140 درجة، ضمن 7 أمتار (تحدد مسافة الاستشعار بالعدسة المستخدمة، قابلة للتخصيص من بضعة سنتيمترات إلى 7 أمتار).

8. درجة حرارة التشغيل: -15 - +70 درجة؛ 9. حجم ثنائي الفينيل متعدد الكلور: 28 * 38 مم، مسافة فتحة المسمار 32.5 مم؛ 10. حجم عدسة الاستشعار (القطر): 23 مم (افتراضي)؛ متاح أيضًا: 12.7 مم؛ 8 مم قابلة للتحديد.

أولاً: منتجات استشعار الأشعة تحت الحمراء لجسم الإنسان:

1: مفتاح استشعار الأشعة تحت الحمراء لجسم الإنسان GH-807

2: مسبار الأشعة تحت الحمراء السلكي GH-918

3: مسبار الأشعة تحت الحمراء السلكي المضاد للحيوانات الأليفة GH-9181 (التحكم في برنامج الشريحة الواحدة)

4: مسبار الأشعة تحت الحمراء السلكي من النوع الستارة GH-032

5: مسبار الأشعة تحت الحمراء السلكي من النوع السقفي GH-7832

ثانيًا: أنواع وحدة استشعار الأشعة تحت الحمراء لجسم الإنسان:

1: وحدة استشعار الأشعة تحت الحمراء لجسم الإنسان GH-7181A/B (استهلاك منخفض للطاقة: 50uA، حجم صغير A3828B3224mm)

2: وحدة استشعار الأشعة تحت الحمراء لجسم الإنسان GH-7182 (مقاومة درجة الحرارة المنخفضة: -40 درجة)

3: وحدة استشعار الأشعة تحت الحمراء لجسم الإنسان GH-7183 (استهلاك منخفض للطاقة: 50uA، حجم صغير 3224mm، تيار الحمل 0.5A)

ثالثًا: أنواع وحدة الاستشعار بالموجات فوق الصوتية:

1: وحدة الاستشعار بالموجات فوق الصوتية GH-311 (حجم صغير 4619mm)

2: وحدة الإرسال والاستقبال GH-311R

3: وحدة الإرسال GH-311T

رابعًا: أنواع وحدة استشعار الغاز:

1: وحدة استشعار الغاز GH-310 (حجم صغير 3826mm)

1: وحدة استشعار الدخان GH-312 (حجم صغير 3322mm)

خامسًا: أنواع وحدة الرطوبة:

1: وحدة الرطوبة ذات خرج التردد HTF2232

2: وحدة الرطوبة ذات خرج الجهد HSM-20G

سادسًا: أنواع وحدة الإرسال والاستقبال عالية التردد 315M/433M العامة:

1: GH-2082: (وحدة استقبال 315M/433M)

2: GH-682: (315M/433M مع وحدة استقبال فك التشفير)

3: GH-610: (وحدة إرسال 315M/433M)

سابعًا: أنواع وحدة التحكم الصناعية عالية التردد 315M/433M العامة (مع الترحيل):

1: وحدة التحكم الصناعية GH-1226 (4/6 قنوات ترحيل، التحكم في برنامج الشريحة الواحدة)

2: وحدة التحكم الصناعية GH-1228 (8/12 قنوات ترحيل، التحكم في برنامج الشريحة الواحدة)

3: وحدة التحكم الصناعية GH-1228 (8/2 مجموعات من 4 قنوات ترحيل، التحكم في برنامج الشريحة الواحدة)

4: وحدة التحكم الصناعية GH-1228 (12/3 مجموعات من 4 قنوات ترحيل، التحكم في برنامج الشريحة الواحدة)

نطاق التطبيق

منتجات الأمن

ألعاب استشعار جسم الإنسان

تركيبات الإضاءة التي تستشعر جسم الإنسان

التحكم في الأتمتة الصناعية، إلخ.

المعايير الفنية الرئيسية:

1 جهد التشغيل: DC 3.7~20V

2 التيار الثابت: 50uA

3-إخراج المستوى: مرتفع 3.3 فولت، منخفض 0 فولت

4. المدة: قابلة للتعديل من 3 إلى 900 ثانية

5. زاوية الاستشعار: 110 درجة

6. مسافة الاستشعار: 3 أمتار
