تفاصيل المنتج:
|
| الجهد: | 05-015V | انتاج |: | PSI (KPA) |
|---|---|---|---|
| المدى الطويل: | 3x | الضغط الفوري: | 5x |
| استخدام: | -40-125 °C | التخزين: | -55 إلى 150 درجة مئوية |
| إبراز: | مستشعر مراقبة ضغط الإطارات,مستشعر ضغط السحب لنظام TPMS,مستشعر ضغط إلكتروني للإطارات,intake pressure sensor for TPMS,electronic pressure sensor for tires |
||
وصف المنتج:

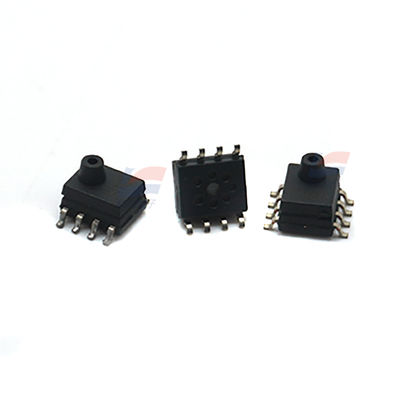

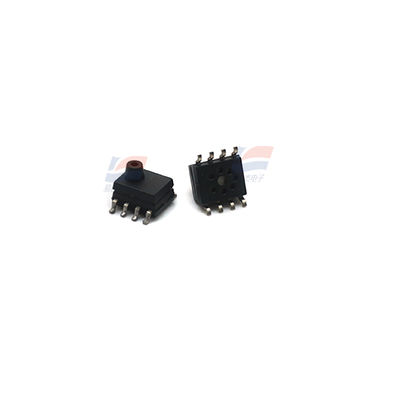

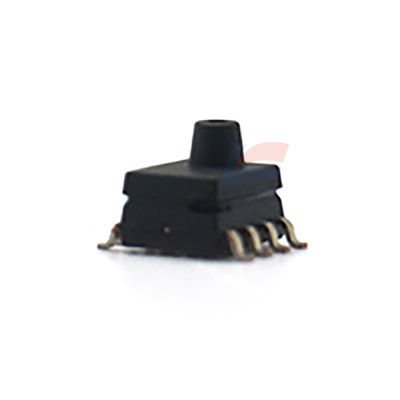

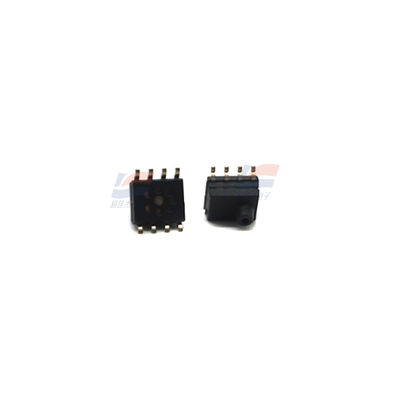

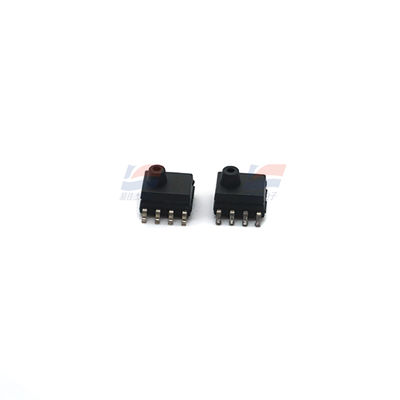

يستخدم مستشعر ضغط الإدخال YJJ SM5420C-030A-P-T في نظام مراقبة ضغط الإطارات.
الخصائص:
SM5420C هو مستشعر ضغط مطلق مصغر SO-8 معبأ من قبل Silicon Microstructures، Inc (SMI) ، يستهدف أساسا التطبيقات في أنظمة مراقبة ضغط الإطارات للسيارات (TPMS) ،تحكم المحرك، والأجهزة الصناعية [1] [3-4]. يعتمد هذا المنتج على تكنولوجيا SM5108 ويقوم باستخدام تكنولوجيا MEMS piezoresistive. يدعم ثلاثة مواصفات كاملة النطاق: 15 psi ،30 سم، و 100 psi ، مع وجود دقة عالية وقابلية للتكيف مع البيئات القاسية [2].
يتوفر جهاز الاستشعار في تكوينات منفذ أو منفذ، مع تصميم واجهة محسّنة للحد من خطر تأثير نبض الضغط.يقدم إصدارات قياسية محمية بالجيل وخالية من الجيل لتلبية متطلبات التطبيق المختلفة [2-3]الركيزة السيراميكية مناسبة للإنتاج الضخم ومطابقة لدمج PCB وتثبيت حلقات O [1-2]. يعمل المنتج عند 5 فولت ،مع نطاق درجة حرارة تشغيل قياسي من 0-70 °C، وبعض النماذج تمتد إلى -40 درجة مئوية إلى + 125 درجة مئوية. تستند إشارة الإخراج إلى أفضل خوارزمية تناسب خطي عند 25 درجة مئوية [2] وقد اجتاز شهادة AEC-Q100 للسيارات والتحقق من امتثال RoHS ،ويستخدم على نطاق واسع في خطوط الإنتاج الآلية والبيئات الصناعية عالية الموثوقية.
يمكن اختيار SM5420 مع تكوين منفذ أو تكوين منفذ،يسمح بمرور الهواء من خلال منفذ أو وضع إيجابي لمصدر الضغط لتحديد الضغط البيئي العام أو يستخدم جنبا إلى جنب مع ختم حلقة Oيتم اختيار اتجاه الميناء لتقليل فرصة تأثير نبض الضغط المباشر على السطح الأمامي لفكة الضغط بسبب التعرض طويل الأجل للبيئات القاسية.الجهاز يأتي مع الهلام كقياسللطلبات الكبيرة التي تتطلب أقصى درجة من الاستقرار، مثل في محطات ضغط الهواء ومحطات الأرصاد الجوية، تتوفر إصدارات خالية من الجيل.
الخصائص: 15 psi ، 30 psi ، و 100 psi ؛ مجموعة واسعة من درجات حرارة التشغيل (-40 إلى + 125 ° C) ؛ مناسبة لخطوط التجميع الآلية ؛ سعر منخفض للغاية ؛ حجم الحزمة الصغير (0.16 بوصة x 0.16 بوصة) ؛إمدادات التيار الثابت أو الجهد الثابت؛ فولتاج الخروج كبير في ملف؛ لا تعويض الحرارة أو معايرة نقطة الصفر.
المواصفات:
| مصدر فولتاج الإثارة | DC 0-5.0 10 فولت |
| مصدر تيار الإثارة | DC 01-01.6 mA |
| الصادرات الكاملة (PSI) (kPa) | 15 ((103) 95-127-160mv |
| مخرج نقطة الصفر | -35 -035mV |
