وحدة إزاحة الاستشعار بالميكروويف YJJ GH-719 تستخدم مبدأ رادار دوبلر بتردد 10.525 جيجاهرتز

وصف المنتج:

وحدة إزاحة الاستشعار بالميكروويف YJJ GH-719 تستخدم مبدأ رادار دوبلر عند 10.525 جيجاهرتز

الميزات:

دليل مستخدم وحدة إزاحة الميكروويف GH-719

وحدة إزاحة الاستشعار بالميكروويف GH-719 هي كاشف جسم متحرك بالميكروويف مصمم بناءً على مبدأ رادار دوبلر. تردد الميكروويف هو 10.525 جيجاهرتز. يمكن أن تعمل مباشرة عن طريق توصيل مصدر طاقة تيار مستمر بجهد 6-20 فولت.

تتم معالجة الإشارات لوحدة إزاحة الحث بالميكروويف GH-719 باستخدام برنامج حاسوب دقيق بشريحة واحدة، مما يضمن موثوقية عالية. تحتوي لوحة الدائرة على 16 مستوى من تعديل الحساسية، ويمكن تعديل مسافة الاستشعار في نطاق 0.3 إلى 10 أمتار. هناك 4 خيارات لوضع التشغيل، ووقت إخراج الإشارة هو ثانيتان، و 3 ثوانٍ، و 10 ثوانٍ، و 20 ثانية. مع إضافة مقاوم ضوئي، يمكنه منع التشغيل أثناء النهار. يتم تطبيقه بشكل أساسي في التحكم في الأبواب والتبديل الأوتوماتيكي، والتحكم في الأتمتة الصناعية، وأنظمة الوقاية الأمنية الداخلية والخارجية، ونظام التحكم بالفيديو التلقائي لآلة السحب الآلي ATM، والتحذير الأمني ​​الخارجي وأماكن أخرى.

وحدة إزاحة الحث بالميكروويف GH-719 هي وحدة من نوع الكشف غير التلامسي. لديها مقاومة قوية للتداخل اللاسلكي ولا تتأثر بدرجة الحرارة أو الرطوبة أو الضوء أو تدفق الهواء أو الغبار. يمكن تثبيتها داخل سماكات معينة من البلاستيك والزجاج والخشب وغيرها من العبوات غير المعدنية، مما يجعلها مريحة للتطبيق في التحكم في المنتجات أو المعدات المختلفة.

2. تعليمات تعديل لوحة الدائرة:

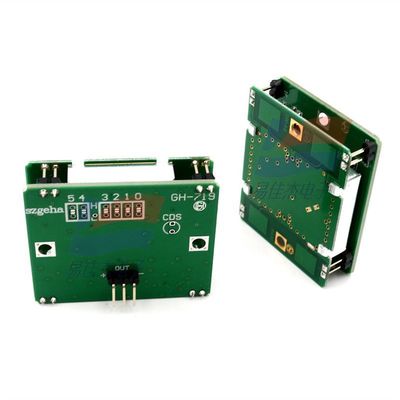

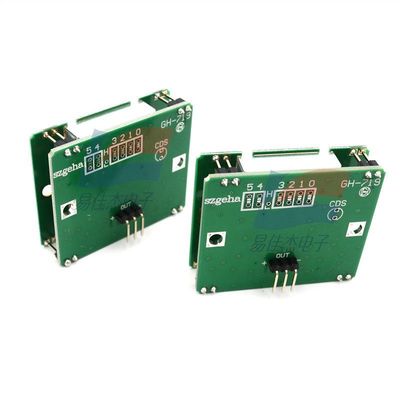

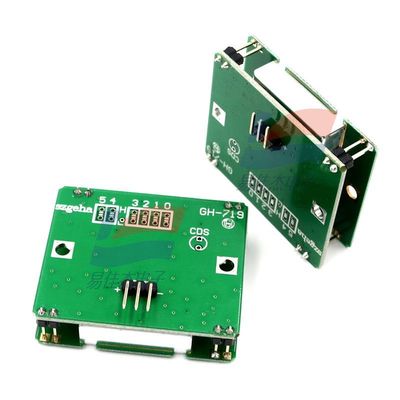

أ. تعديل الحساسية من 16 مستوى: توجد أربع نقاط توصيل مميزة بـ 0 و 1 و 2 و 3 على لوحة الدائرة.

عن طريق تقصير الدائرة للنقاط الأربع الموضحة أدناه، يمكن تعديل الحساسية ضمن 16 مستوى، مما يسمح بضبط نطاق الكشف من 0.3 متر إلى 10 أمتار.

2: تم فصل أربع نقاط توصيل. مسافة الاستشعار هي الأقرب، في حدود 0.5 متر.

3: تقصير نقطة التوصيل هو 1، ولا يوجد تقصير هو 0. عندما يتم تقصير الكل، تكون الحساسية هي الأعلى. التعديل كالتالي:

1: 0000

2: 0001

3: 0010

4: 0011

5: 0100

6: 0101

7: 0110

8: 011

8: 1000. 9: 1001. a: 1010. b: 1011. c: 1100. d: 1101. e: 1110. f: 1111.

ب. أربعة أوضاع تعديل: توجد نقطتا توصيل مميزتان بـ 4 و 5 على لوحة الدائرة.

1:00 - وضع التشغيل غير المتكرر:

عند اكتشاف جسم متحرك، يتم إخراج إشارة عالية المستوى لمدة 3 ثوانٍ ثم تتوقف العملية. بعد تأخير لمدة ثانيتين، تتكرر عملية الكشف. إذا تم اكتشاف جسم متحرك مرة أخرى، يتم إخراج إشارة عالية المستوى لمدة ثانيتين، وتستمر هذه العملية في دورة. تتكرر الدورة حتى لا يتم اكتشاف أي جسم متحرك، ثم يتوقف إخراج الإشارة عالية المستوى.

2:01 وضع اللمس المتكرر، مع تأخير زمني قدره ثانيتان:

عند اكتشاف جسم متحرك، يتم إخراج إشارة عالية المستوى لمدة ثانيتين. خلال هذه الفترة الزمنية التي تبلغ ثانيتين، تكتشف الوحدة باستمرار حركة الجسم بتردد 30 مرة في الثانية. إذا تم اكتشاف حركة الجسم مرة أخرى، فسيتم تمديد الوقت بمقدار ثانيتين أخريين حتى لا يتم اكتشاف حركة الجسم.

سيتم تأخير الإشارة عالية المستوى لمدة ثانيتين ثم تتوقف.

3:10 وضع التشغيل باللمس المتكرر، مع تأخير زمني قدره 10 ثوانٍ:

عند اكتشاف جسم متحرك، يتم إخراج إشارة عالية المستوى لمدة 10 ثوانٍ. خلال هذه الفترة الزمنية التي تبلغ 10 ثوانٍ، تعمل الوحدة بتردد 30 مرة في الثانية.

مراقبة مستمرة. إذا تم اكتشاف حركة جسم مرة أخرى، فسيتم تأخير الوقت بمقدار 10 ثوانٍ أخرى حتى لا يتم اكتشاف أي جسم متحرك.

سيتم تأخير الإشارة عالية المستوى لمدة 10 ثوانٍ ثم تتوقف.

4:10 وضع التشغيل المتكرر، مع تأخير زمني قدره 20 ثانية:

عند اكتشاف جسم متحرك، يتم إخراج إشارة عالية المستوى لمدة 20 ثانية. خلال هذه الفترة الزمنية التي تبلغ 20 ثانية، تعمل الوحدة بتردد 30 مرة في الثانية.

كشف مستمر. إذا تم اكتشاف حركة جسم مرة أخرى، فسيتم تأخير الوقت بمقدار 20 ثانية أخرى حتى لا يتم اكتشاف أي جسم متحرك.

سيتم تأخير الإشارة عالية المستوى لمدة 20 ثانية قبل أن تتوقف.

مقاوم ضوئي CDS:

عن طريق توصيل المقاوم الضوئي، يمكنه منع التشغيل من الحدوث أثناء النهار أو في البيئات ذات الإضاءة الساطعة.

2: تشغيل إجراء فعال:

قم بتوصيل مقاوم ضوئي، ويمكنه التشغيل عند اكتشاف جسم متحرك في الظلام أو في بيئة ذات إضاءة خافتة. خلال فترة وضع التشغيل المحدد، حتى إذا تغير الضوء من الظلام إلى السطوع، فلا يمكن تغيير حالة التشغيل ووقت التأخير حتى تصبح إشارة الإخراج مستوى منخفضًا. عندها فقط يصبح المقاوم الضوئي فعالاً.

ملاحظات:

بعد تحديد الحساسية ووضع التشغيل، يجب إيقاف تشغيل المتحكم الدقيق وإعادة تعيينه قبل أن يتمكن من تنفيذ وظيفة التحديد الجديدة.

ثلاثة. المعلمات الفنية الرئيسية:

1 تردد المركز: 10.525 جيجاهرتز

2 جهد التشغيل: تيار مستمر 6 فولت ± 20 فولت

3 التيار الثابت: 6mA 4 مستويات الإخراج العالي/المنخفض: 5V/0V

5 نمط هوائي 3 ديسيبل - السمت 80 درجة 6 نمط هوائي 3 ديسيبل - الارتفاع 40 درجة

7. مسافة الحث: 0.3 - 10 أمتار، قابلة للتعديل ضمن 16 مستوى. 8. وضع التشغيل: 4 خيارات متاحة.

9. درجة الحرارة المحيطة: -30 - 70 درجة مئوية

10. الأبعاد: 45 * 37 * 18 مم
