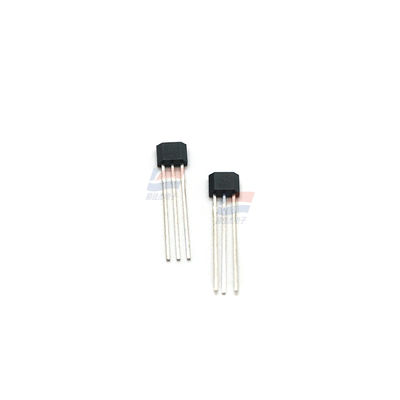

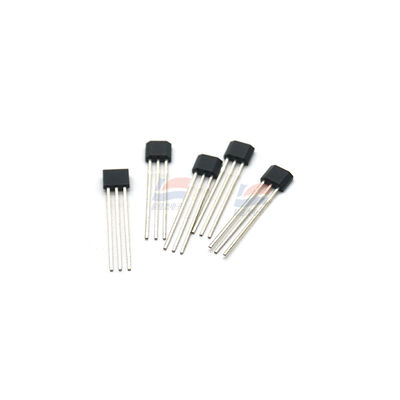

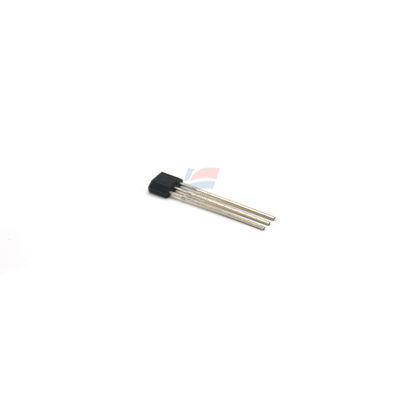

CS3040 جهاز استشعار تأثير هول مجموعة واسعة من التوترات في مصدر الطاقة

CS3040 جهاز استشعار تأثير هول مجموعة واسعة من التوترات في مصدر الطاقة

مكونات المنتج:

جهاز استشعار تأثير هول CS3040 يتكون من جهاز تنظيم التوتر، مولد التوتر هول، مكبر التفاضل، محرك شمت، ومرحلة إخراج مفتوحة.

مبدأ العمل

مدخله هو كثافة الحث المغناطيسي، والمخرج هو إشارة الجهد الرقمي.مناسبة للعمل تحت مغناطيسات مستطيلة أو أسطوانية.

خصائص المنتج:

• مجموعة واسعة من فولتاجيات إمدادات الطاقة
• سرعة التبديل السريعة، لا يوجد اضطراب فوري.
• نطاق تردد تشغيل واسع (DC ~ 100KHz).
• حياة خدمة طويلة، حجم صغير، وتركيب مريح.
• ويمكن أن تكون متصلة مباشرة مع الترانزستورات والدوائر المنطقية مثل TTL و MOS.

معايير الحد:

• تشغيل الكهرباء: 4.5V ~ 24V.
• كثافة الحث المغناطيسي: غير محدودة.
• التيار الخارجي: يصل إلى 10mA.
• درجة حرارة بيئة التشغيل (النوع الأول): - 40°C ~ 125°C.
• درجة حرارة التخزين: - 55°C ~ 150°C.

الخصائص الكهربائية (TA = 25 درجة مئوية)

• التيار الكهربائي الخارجي منخفض المستوى: القيمة النموذجية هي 0.05 فولت ، والقيمة القصوى هي 1.2 فولت عندما يكون Vcc = 4.5 فولت ~ 24 فولت.
• تيار تسرب الخروج: القيمة النموذجية هي 8μA ، والقيمة القصوى هي 12μA عندما يكون Vo = Vccmax و VCC في دائرة مفتوحة.
• تيار إمدادات الطاقة: القيمة النموذجية هي 0.12mA ~ 0.14mA.
• وقت ارتفاع الإخراج: القيمة النموذجية هي 0.12μs عندما يكون Vcc = 12V و RL = 480Ω.
• وقت سقوط الإخراج: القيمة النموذجية هي 0.14μs عندما يكون Vcc = 12V و CL = 20pF.
