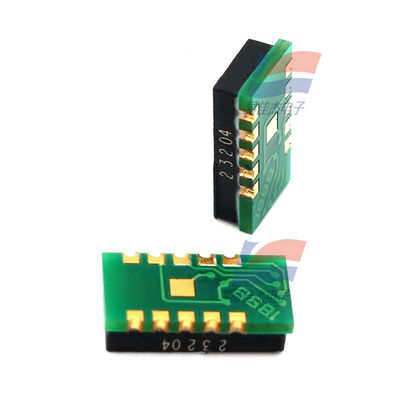

مستشعر درجة الحرارة والرطوبة المتكامل HTU11F بحجم صغير واستهلاك منخفض للغاية للطاقة

             مستشعر درجة الحرارة والرطوبة المتكامل HTU11F، حجم صغير واستهلاك منخفض جدًا للطاقة

1. نظرة عامة:

سلسلة HTU1x (F) هي سلسلة مستشعرات رقمية متكاملة لدرجة الحرارة والرطوبة ذات حجم صغير. استنادًا إلى عناصر استشعار الرطوبة عالية الأداء من Humirel، توفر وحدات سلسلة HTU1x (F) بيانات قياس دقيقة وموثوقة لدرجة الحرارة والرطوبة لتطبيقات OEM. يدمج المستشعر عنصر الاستشعار ودائرة معالجة الإشارات على لوحة دارة مصغرة، ويخرج إشارة رقمية معايرة بالكامل.

2. الميزات:

• التبادلية الكاملة، لا حاجة للمعايرة في البيئة القياسية.
• يمكن أن يتعافى بسرعة من حالة التكثف طويلة الأمد.
• مصنوعة من مواد خالية من الرصاص، ومناسبة للحام الانعكاسي.
• لكل مستشعر علامة فريدة لتتبع مصدر الإنتاج.
• حجم صغير واستهلاك منخفض جدًا للطاقة.

3. مواصفات الأداء:

• جهد إمداد الطاقة: القيمة القصوى هي 3.6 فولت تيار مستمر، ونطاق جهد التشغيل الموصى به هو 3.2 فولت - 3.4 فولت.
• نطاق قياس الرطوبة: 0 إلى 100% رطوبة نسبية.
• نطاق قياس درجة الحرارة: -40 إلى 105 درجة مئوية.
• الحد الأقصى للطاقة: 2.5 مللي واط.
• دقة قياس الرطوبة: ±3.5% رطوبة نسبية (HTU11F) في نطاق 10 - 95% رطوبة نسبية.
• دقة قياس درجة الحرارة: ±0.4 درجة مئوية عند 25 درجة مئوية.
• الدقة: دقة 12 بت للرطوبة، 0.05% رطوبة نسبية؛ دقة 14 بت لدرجة الحرارة، 0.01 درجة مئوية.
• وقت القياس: 110 مللي ثانية لقياس الرطوبة 12 بت، 210 مللي ثانية لقياس درجة الحرارة 14 بت.
• وقت الاستجابة: وقت استجابة الرطوبة هو 5 - 10 ثوانٍ، ووقت استجابة درجة الحرارة هو 10 ثوانٍ.

4. الخصائص الكهربائية:

• استهلاك التيار: عند درجة الحرارة T = 25 درجة مئوية و Vdd = 3.3 فولت، القيمة النموذجية هي 250 ميكرو أمبير، والقيمة القصوى هي 700 ميكرو أمبير.
• واجهة الاتصال: واجهة رقمية ثنائية الأسلاك.

5. تعريف الدبوس:

• GND: أرضي الطاقة.
• DATA: منفذ البيانات التسلسلي، ثنائي الاتجاه.
• SCK: ساعة تسلسلية، إدخال فقط.
• VDD: إدخال الطاقة. يجب إضافة مكثف 100 نانو فاراد بين VDD و GND للفصل والترشيح.
