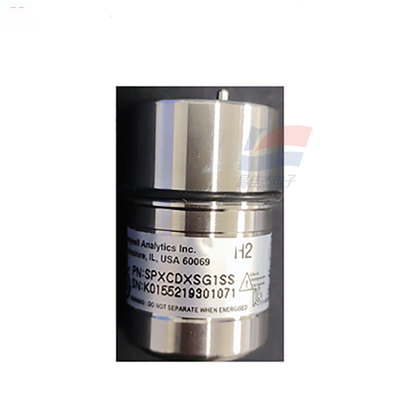

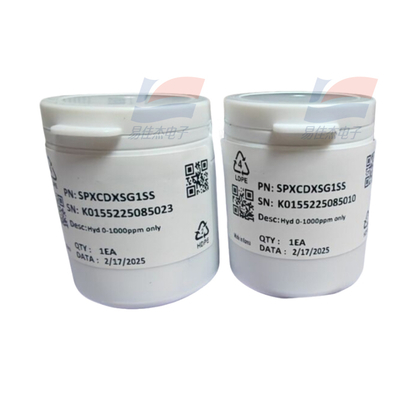

يستخدم جهاز الكشف عن الغازات YJJ SPXCDXSG1SS XCD في أدوات الكشف عن الغازات القابلة للاشتعال

وصف المنتج:

يستخدم جهاز الكشف عن الغازات YJJ SPXCDXSG1SS XCD في أدوات الكشف عن الغازات القابلة للاشتعال

الخصائص:

إن جهاز إنذار الغاز Sensepoint XCD هو جهاز ثابت مثبت في المناطق التي توجد فيها غازات قابلة للاشتعال أو متفجرة أو سامة، يستخدم للكشف عن تركيزات الغازات القابلة للاشتعال.الغازات السامة والأكسجين في الهواءإن جهاز إنذار الغاز XCD (يعني "تجاوز") يدمج جميع مزايا تكنولوجيا الكشف عن الغاز وهو نسخة محدثة من جهاز الكشف عن الغاز الثابت المستخدم على نطاق واسع.أدائها التكلفي أفضل بكثير من أي منتجات مماثلة موجودة.

المكونات الأساسية لـ Sensepoint XCD ، مثل أجهزة الاستشعار ، تتبنى تقنيات متقدمة وتطبيق تكنولوجيا الأشعة تحت الحمراء غير التشتتية (NDIR) ،جعل الكشف أكثر دقة وتوفير استقرار أفضل على المدى الطويليمكن تجهيز جهاز XCD بأجهزة استشعار مختلفة، بما في ذلك احتراق تحفيزي، الكهروكيماوي وNDIR، في نفس المقصورة، مما يسمح له باكتشاف مجموعة أوسع من الغازات ومع أنواع أكثر.لذلك، يتم تطبيق XCD على نطاق واسع في المجالات الصناعية العامة مثل البترول والصناعة الكيميائية والمعادن والتصنيع ، كما أنها تعمل بشكل جيد في بعض البيئات القاسية.

يحتوي جهاز Sensepoint XCD على وظيفة إشارة الحالة التلقائية. يسمح استخدام الإضاءة الخلفية ثلاثية الألوان بعرض حالة تشغيلها بوضوح من مسافة بعيدة:

• عندما لا يكون هناك إنذار و الجهاز يعمل بشكل صحيح، الضوء الخلفي أخضر.

• عند حدوث عطل، يكون الضوء الخلفي أصفر.

• عندما يتم تشغيل الإنذار، يظهر الضوء الخلفي أحمر.

نطاق: 0 - 200 جزء بالمليون

منصة الكشف العالمية

الميزات الرئيسية:

n قياس دقيق وموثوق به

يستخدم المستشعر عددًا من التقنيات الفعالة للغاية (مثل تشخيص سلامة مستشعرات Reflex TM ، وتكنولوجيا استشعار الأشعة تحت الحمراء CO2 و CH4) ، مع وجود دقة عالية ،استقرار جيد ومدة حياة طويلة.

n عرض واضح وبديهي

يتبنى شاشة LCD كبيرة ، تعرض في نفس الوقت تركيز الغاز في شكل رقمي ورسوم بيانية شريطية ، إلى جانب إعلانات أيقونة الحالة الغنية والإضاءة الخلفية متعددة الألوان.

العملية بسيطة وسريعة

وظيفة كاملة في الموقع غير تفكيكية غير متطفلة. يتم تشغيلها بواسطة قضبان مغناطيسية ، وهي مريحة للتعديل في الموقع للآلة.

الغلاف صلب ودائم

سبيكة من الألومنيوم أو الصلب المقاوم للصدأ، مع مقاومة قوية للتآكل.

غنية بالوظائف والعملية

نفس الهيكل الخارجي ينطبق على أجهزة استشعار متعددة.ثلاثة مخرجات رله ومدخلين مدخلين يمكن توسيعه لتركيب إنذار محلييمكن إعدادها مع خطط الصيانة ولديها وظيفة تشخيص الأخطاء.

n شهادة كاملة ضد الانفجار

مناسبة لمختلف البيئات الصناعية والتعدينية في المناطق الخطرة في المنطقة 1 والمنطقة 2. وقد حصلت على شهادات من العديد من المؤسسات الرئيسية: GB ، CCCF ، KTL ، ATEX ، UL ، CSA ، IEC.

n خروجات إشارة متعددة

طريقة توصيل إشارة التيار الصناعي القياسية من 4-20mA ذات ثلاثة أسلاك (خيار المصدر أو المغسلة متاح) ، والتي يمكن توصيلها إلى مختلف أجهزة تحكم إنذار الغاز أو PLC و DCS و SCADA وأنظمة أخرى.

2) عندما تكون خارج النطاق الطبيعي ، أثناء القمع (الذي يمكن تعيينه من قبل المستخدم) ، وعندما يحدث خطأ ، يتم إخراج إشارات تيار مختلفة بمستويات مختلفة ،تسهيل جمع البيانات ومعالجتها في النظام.

3) هناك ثلاثة رلايات قابلة للبرمجة لإخراج وإخراج إشارة حافلة Modbus RTU ، مناسبة لمتطلبات التطبيقات المختلفة.

سهلة التثبيت

تم تصميم دعامة التثبيت العالمية ، ويمكن تثبيتها عن بعد ، مما يجعل التثبيت في الموقع للمعدات مريحة وسريعة.

مناسبة للصيانة

أجهزة الاستشعار والإرسال تتبنى تصميمًا وحداتيًا داخليًا. يتم توصيل جميع المكونات داخل كل وحدة بواسطة طرق التوصيل والاتصال ،مما يجعل من السهل للغاية استبدال المكونات في الموقع.

المواصفات التقنية

جهاز إنذار الغاز XCD Sensepoint

مبدأ جهاز الاستشعار

الكيمياء الكهربائية (غازات سامة، أوكسجين)

احتراق تحفيزي (غاز قابل للاشتعال)

تكنولوجيا الأشعة تحت الحمراء (غاز قابل للاشتعال، ثاني أكسيد الكربون)

المعلمات الكهربائية

إمدادات الطاقة

16VDC - 32VDC (نظام ثلاثة أسلاك)

استهلاك الطاقة

220mA

مخرج المحاكاة

المخرجات التناظرية القياسية الصناعية 4-20mA

المصدر أو المغسلة يمكن تحديدها عن طريق التبديل

حالة خارج النطاق: 22mA

حالة القمع: 2.0 mA أو 4.0 mA (يمكن للمستخدم تعيين)

الخروج عند حدوث عطل: أكبر من 0.0 mA وأقل من 4.0 mA

متطلبات الكابلات

أسلاك محمية ذات ثلاثة نواة (0.5 - 2.5 ملم 2 ، يعادل 20 - 14 AWG)

مخرج رله

3 رلايات قابلة للبرمجة مع مخرجات (قدرة الاتصال: AC 250V / 5A)

الاتصالات الرقمية

مخرج حافلة RS485 Modbus RTU

وضع العرض

شاشة LCD ، مع ثلاثة أضواء خلفية ملونة (أخضر ، أصفر ، أحمر)

معايير القياس

الدقة

± 2٪ FSD

خطية

± 5 ٪ ملء

خطأ التكرار

± 2% 6 أشهر

عمر جهاز الاستشعار

أكثر من 5 سنوات

وقت الاستجابة

T90

وحدة القياس

%LEL، %VOL، mg/m3، ppm

المعلمات الميكانيكية

المواد

جهاز إرسال: غطاء مسحوق الألومنيوم أو 316 الفولاذ المقاوم للصدأ

مستشعر: 316 الفولاذ المقاوم للصدأ

نقطة الدخول للخطوط الواردة

M20 أو 3⁄4" NPT

أبعاد الشكل

201ملم × 164ملم × 99ملم

الوزن

~1.4 كيلوغرام

المتطلبات البيئية

الإجهاد في العمل

من 90 إلى 110 كيبا

درجة حرارة العمل

-40°C إلى 65°C

الرطوبة البيئية

مستمر: 20٪ - 90٪ RH (غير مكثف)

انقطاع: 10٪ - 99٪ RH (غير مكثف)

شهادة مقاومة للانفجار

GB Exd IIC T4

الدولية IECEx Ex II 2G EExd IIC T4

أتيكس II 2G EExd IIC T4

UL & CSA/cULالفئة I، Div1&2 المجموعات A،B،C

UL & CSA/cULالفئة الثانية، قسم 1 و 2 المجموعات E،F،G

KTL (كوريا) Exd IIC T4

مستوى الحماية

IP66
