تفاصيل المنتج:
|
| Encapsulation / Housing: | DIP | Characteristics: | 1kpa-700kpa |
|---|---|---|---|
| Minimum packaging quantity: | 30 | Application fields: | Measurement instruments |
| Range: | 0-1kpa | Temperature compensation: | 0 - 70℃ |
| إبراز: | مستشعر ضغط HVAC ثنائي الأنبوب,مستشعر تيار ثابت 1 كيلو باسكال,جهاز استشعار ضغط إلكتروني لـ HVAC,1Kpa constant current sensor,electronic pressure sensor for HVAC |
||
وصف المنتج:

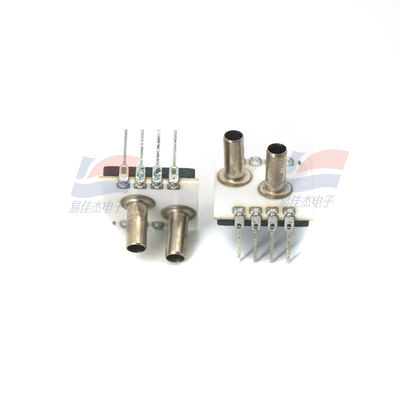

يُستخدم مستشعر الضغط ذو التيار الثابت YJJ HPSAC3000 010M-D-S ذو الأنبوب المزدوج 1 كيلو باسكال في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)
الميزات:
تتيح الأداء العالي والدقة العالية لهذا المستشعر استخدامه في العديد من التطبيقات، وتصميمها المدمج والمريح مناسب جدًا لمستخدمي الإنتاج.
يتم تثبيت مستشعر الضغط HPSAC 3000 على ركيزة سيراميك بسمك 1 مم، مع أنبوب ضغط واحد أو اثنين. مطبوع على الركيزة هو
يتم معالجة مقاومات الأغشية السميكة بالليزر بشكل فردي لتوفير تعويض درجة الحرارة ومعايرة نقطة الصفر. يتم تقليم مقاوم إضافي بناءً على...
تم تصميم نطاق المستشعر لتوفير تضخيم مستشعر مريح ومضخم تفاضلي خارجي. وسيط الضغط المتوافق لهذه السلسلة من المستشعرات
لتجفيف الهواء أو الغازات والسوائل غير المسببة للتآكل.
تم تصميم طراز HPSAC 3000 للإثارة ذات التيار الثابت. يتراوح نطاق الضغط للسلسلة بأكملها من 1 كيلو باسكال إلى 700 كيلو باسكال.
الميزات
إثارة التيار الثابت
تغليف DIP سهل الاستخدام
نطاق تعويض واسع (0 إلى 70 درجة مئوية)
معايرة الصفر
تطبيق OEM عالي الأداء
مخفض، وأدوات القياس والتكوين النسبي
نطاق الضغط من 10 مللي بار إلى 7 بار (1 كيلو باسكال - 700 كيلو باسكال) التطبيق
الأجهزة الطبية
أجهزة التنفس الصناعي
التحكم في عملية التدفئة والتهوية وتكييف الهواء (HVAC)
الكشف عن التسرب التحكم الهوائي
مقياس الارتفاع
وصف المواصفات
1) يشير الضغط الزائد إلى قوة أكبر يتم تطبيقها دون إتلاف عنصر الاستشعار.
2) ضغط الانفجار هو الضغط الأكبر المطبق دون التسبب في تسرب أو تلف عنصر الاستشعار.
3) إشارة الإخراج التناظرية تتناسب مع تيار الإدخال.
4) جهد الإزاحة هو جهد الخرج عند ضغط الصفر.
5) النطاق هو الفرق الجبري بين نطاق الضغط الكامل والإزاحة.
6) تشير الأخطاء الحرارية للنطاق والإزاحة إلى الانحراف الكبير لإشارة المستشعر (النطاق والإزاحة) خلال عملية التعويض، مقارنة بالقيمة عند 25 درجة مئوية.
بالمقارنة، يتراوح نطاق درجة الحرارة من 0 إلى 70 درجة مئوية. بالنسبة لنطاق الضغط حيث p ≤ 100 مللي بار، يتم تعريف هذه المعلمة على أنها Zmax = 0.5 مللي فولت.
7) يتم تعريف التكرار على أنه الانحراف النموذجي لإشارة الإخراج بعد 10 دورات ضغط.
8) يتم تعريف اللاخطية على أنها BFSL (خط مستقيم أفضل ملاءمة) خلال نطاق الضغط بأكمله، ويتم قياسه على الجانب العلوي من القالب عند P1.
9) توافق الوسيط: في منفذ الضغط P1: غاز نظيف وجاف وغير مسبب للتآكل، ومناسب للسيليكون، وبيركس، و RTV، والذهب،
السيراميك Al2O3، راتنجات الايبوكسي، القصدير.
10) التوافق مع الوسائط: في منفذ الضغط P2: توجد غازات غير مسببة للتآكل للسيليكون، وبيركس، و RTV، والسيراميك Al2O3، وراتنجات الايبوكسي، والقصدير.
أو سائل
المواصفات:
| ضغط العمل | 1 كيلو باسكال |
| نوع الإخراج | ضغط |
| جهد الخرج | 5 فولت |
| الدقة | 1% |
