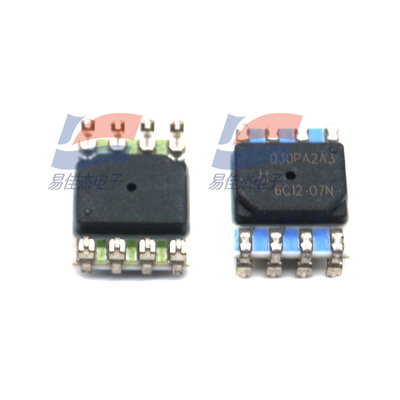

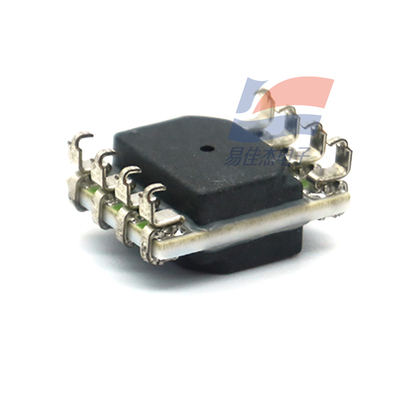

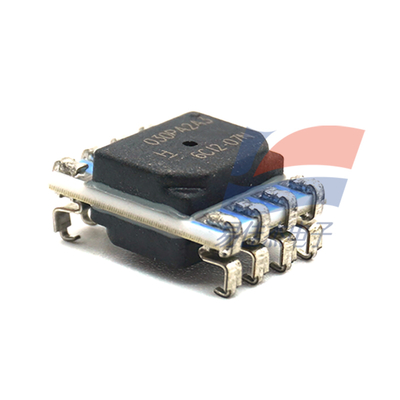

YJJ HSCMRRN001ND2A3 مستشعر ضغط دقيق من السيليكون والسيراميك HSC بضغط صغير 1 بوصة H2O للاستخدام الطبي

وصف المنتج:

YJJ HSCMRRN001ND2A3 الضغط الجزئي HSC مستشعر ضغط سيراميك السيليكون عالي الدقة 1 في H2O للاستخدام الطبي

سمات:

تتميز سلسلة HSC (سيراميك السيليكون عالي الدقة) من منتجات الضغط الدقيق TruStability بحساسية عالية وخصائص الضغط الزائد والضغط الانفجاري - نادرًا ما توجد ميزات الأداء الثلاثة هذه في نفس المنتج. يمكن لهذه التقنية حماية المستشعر دون التأثير على قدرته على استشعار تغيرات الضغط الصغيرة للغاية، ويمكنها أيضًا التغلب على تأثير بعض العوامل البيئية (مثل درجة الحرارة والرطوبة وغيرها) للحفاظ على المتانة. معلمات المواصفات

أنا. مقدمة المنتج

تتميز سلسلة منتجات الضغط الدقيق TruStability HSC (سيراميك السيليكون عالي الدقة) بحساسية عالية وخصائص الضغط الزائد والضغط الانفجاري - نادرًا ما توجد ميزات الأداء الثلاثة هذه في نفس المنتج. يمكن لهذه التقنية حماية المستشعر دون التأثير على حساسية تغيرات الضغط الصغيرة للغاية، ويمكنها أيضًا التغلب على تأثير بعض العوامل البيئية (مثل درجة الحرارة والرطوبة وما إلى ذلك) للحفاظ على المتانة.

بعد الاستخدام طويل الأمد أو لدرجة الحرارة القصوى لمستشعر الضغط الجزئي TruStability، فإنه لا يزال يعمل بشكل أفضل من أي منتجات استشعار مماثلة في الصناعة من حيث الاستقرار. يمكن لهذه السلسلة تقليل متطلبات معايرة النظام، وتحسين أداء النظام، وتقليل متطلبات الخدمة أو الاستبدال خلال عمر المستشعر، مما يدعم التشغيل العادي للنظام بشكل فعال. بالنسبة لأجهزة استشعار الضغط، يعد الحفاظ على الاستقرار العالي في نطاق الضغط الجزئي المطلوب أمرًا صعبًا للغاية. عادةً ما تكون مستشعرات الضغط عرضة للتلف في ظروف الضغط العالي عند استخدامها في تطبيقات الضغط الجزئي. يستخدم مستشعر الضغط الدقيق TruStability تقنية حاصلة على براءة اختراع، والتي يمكنها الحفاظ على الاستقرار الرائد في الصناعة حتى في ظل ظروف الضغط الزائد.

يمكن لهذه السلسلة الجديدة من المستشعرات قراءة الضغط ضمن نطاق الضغط الجزئي المحدد على نطاق كامل (±2.5 ملي بار إلى ±40 ملي بار [±1 بوصة إلى ±30 بوصة ماء]) وتحقيق مخرجات رقمية أو تناظرية، مما يوفر الدعم للعديد من التطبيقات الصناعية والطبية:

تطبيقات HVAC الصناعية (التدفئة والتهوية وتكييف الهواء): بما في ذلك أنظمة التحكم في حجم الهواء المتغير (VAV)، والضغط الثابت للقنوات، واكتشاف انسداد مرشح HVAC، وأجهزة إرسال HVAC، وجودة الهواء الداخلي. التطبيقات الطبية: بما في ذلك أجهزة التنفس الصناعي، وآلات التخدير، ومقاييس التنفس، والبخاخات، والتحكم في ضغط الهواء الداخلي في المستشفى.

يوفر Hone نطاق الخطأ الإجمالي (TEB) الرائد في الصناعة، وهو مؤشر القياس الأكثر شمولاً ودقة ومعنى. إنه يضمن دقة المستشعر تحت نطاق درجة الحرارة من 0 درجة مئوية إلى 50 درجة مئوية أو -20 درجة مئوية إلى 85 درجة مئوية، للتعويض عن أخطاء النظام. لذلك، يمكن للعملاء استخدام المستشعر بسرعة وسهولة في التطبيقات، دون الحاجة إلى حساب الخطأ الإجمالي من خلال تلخيص الأخطاء الفردية. نطاق الخطأ الإجمالي لسلسلة HSC هو ±1% FSS. لا يمكّن نطاق الخطأ الإجمالي العملاء من التخلص من الحاجة إلى اختبار ومعايرة أجهزة الاستشعار الفردية فحسب، وتحسين وقت التصنيع والعملية، وضمان دقة النظام وجودته، وتحسين وقت تشغيل النظام، ولكنه يضمن أيضًا إمكانية التبادل الممتازة (من حيث الدقة، وتقليل التغييرات بين الأجهزة).

ميزات أجهزة استشعار الضغط من نوع الضغط الجزئي TruStability:

دقة رائدة في الصناعة، تصل إلى ±0.25% FSS BFSL (الخط المستقيم الأفضل ملاءمة على نطاق كامل)، مما يقلل من متطلبات البرامج لتصحيح أخطاء النظام، وتقليل وقت تصميم النظام، ودعم دقة النظام ومتطلبات الضمان، وتحسين وقت تشغيل النظام.

خصائص ضغط الانفجار العالي، تصل إلى 415 بوصة من الماء (1034 مللي بار) أو أكثر، مما يتيح للمستشعر الحفاظ على حساسية عالية في مختلف التغيرات البيئية، وقادر على قياس تغيرات الضغط الصغيرة للغاية، وتبسيط عملية التصميم للعملاء.

نطاق ضغط العمل العالي، يصل إلى 135 بوصة ماء (336 مللي بار) أو أكثر، مما يسمح لأجهزة استشعار الضغط المنخفض للغاية بالعمل بشكل مستمر وفعال ضمن نطاق ضغط المعايرة.

تصميم معياري ومرن، مع أنواع تعبئة متنوعة (يتميز أيضًا باستقرار رائد في الصناعة)، ومنافذ ضغط، ومكونات اختيارية، مما يبسط عمل تكامل التطبيقات الخاص بمصنّعي المعدات.

معالجة الإشارات على متن الطائرة، مما يمكّن لوحات PCB من عدم الحاجة إلى تجميع مكونات معالجة الإشارات، مما يقلل التكاليف، ويبسط عملية الإنتاج للعملاء. تتيح مرونة اتجاه التثبيت للعملاء وضع المستشعر في الموقع الأمثل داخل النظام، مما يقلل من تأثير انحراف الموضع ويعزز المرونة في التطبيق.

تعمل عدم حساسية الاهتزاز على تقليل الحساسية لاهتزازات تطبيق معين أثناء تغيرات الضغط، مما يقلل من الخطأ في قراءات الضغط.

يعمل التضخيم والتعويض والمعايرة المتكاملة على تمكين لوحات PCB الخاصة بالمستخدمين من العمل بدون مكونات إضافية لمعالجة الإشارات، مما يقلل من حجم لوحة PCB ويوفر التكاليف المتعلقة بالمكونات (مثل الشراء والمخزون والتجميع وما إلى ذلك).

تعمل وظيفة التشخيص الداخلي على تعزيز موثوقية النظام.

استهلاك طاقة منخفض للغاية أقل من 10 ميجاوات (القيمة النموذجية) يقلل من استهلاك الطاقة ويطيل عمر البطارية ويحسن كفاءة الطاقة.

مخرج رقمي 14 بت متوافق مع I2C أو SPI (دقة ضغط 12 بت على الأقل)، مما يحسن الأداء عن طريق تقليل متطلبات التحويل والتفاعل مباشرة مع المعالجات الدقيقة أو وحدات التحكم الدقيقة.

كما يوفر الإخراج التناظري.

حزمة مصغرة 10 مم × 10 مم [0.39 بوصة × 0.39 بوصة]، مع حجم حزمة صغير جدًا مقارنة بأجهزة استشعار الضغط المثبتة على لوحة الدائرة، مما يشغل مساحة أقل على لوحة PCB ويسهل وضعها على لوحات PCB المكتظة بالسكان أو الأجهزة الصغيرة.

تتوفر معايرة مخصصة: تمكين لوحات PCB من العمل بدون مكونات إضافية لمعالجة الإشارات، مما يقلل من حجم لوحة PCB، ويوفر التكاليف المتعلقة بالمكونات (مثل الشراء، والمخزون، والتجميع، وما إلى ذلك).

نسبة الإخراج التناظري. يوفر أيضًا مخرجات رقمية 14 بت متوافقة مع I2C أو SPI (دقة ضغط 12 بت على الأقل).

متوافق مع معايير RoHS

براءات اختراع عالمية متعددة محمية

تعمل هذه السلسلة من أجهزة الاستشعار على توسيع خط إنتاج مستشعر الضغط المنخفض في TruStability الذي تم إصداره في عام 2009 (60 ملي بار إلى 10 بار [1 رطل لكل بوصة مربعة إلى 150 رطل لكل بوصة مربعة]) وخط إنتاج مستشعر الضغط غير المعوض/غير المضخم الذي تم إصداره في يوليو 2011 (60 ملي بار إلى 10 بار [1 رطل لكل بوصة مربعة إلى 150 رطل لكل بوصة مربعة]).

مجالات التطبيق المحتملة

طبي:

● أجهزة التنفس

● محلل الدم

● معدات غسيل الكلى

● مولد الأوكسجين

● جهاز تنفس

● جهاز توقف التنفس أثناء النوم

● جهاز التخدير

● جهاز قياس وظائف الرئة

● البخاخات

● التحكم في ضغط الهواء الداخلي بالمستشفى

صناعي:

● نظام التحكم VAV (حجم الهواء المتغير).

● الضغط الساكن لمجاري الهواء

● جهاز تدفق الغاز

● مراقبة تدفق الغاز

● كروماتوجرافيا الغاز

● تحكم هوائي

● بارومتر

● أداة معايرة التدفق

● علوم الحياة

● كاشف انسداد مرشح التدفئة والتهوية وتكييف الهواء

● جهاز إرسال التدفئة والتهوية وتكييف الهواء (HVAC).

● جودة الهواء الداخلي

تحديد:
