تفاصيل المنتج:
|
| نطاق القياس: | 0 - 30 بار | دقة الضغط: | ± 1.5 mBar |
|---|---|---|---|
| دقة عمق المياه: | 2 ملم | نوع إشارة الخرج: | 24 - بت ADC |
| نطاق العرض الجهد: | 1.5 - 3.6 فولت | الوقوف - بواسطة التيار: | ≤0.1 μA في 25 ℃ |
| إبراز: | جهاز استشعار ضغط عالي الدقة,مستشعر ضغط لقياس العمق,مستشعر ضغط إلكتروني مع ضمان,depth measurement pressure sensor,electronic pressure sensor with warranty |
||

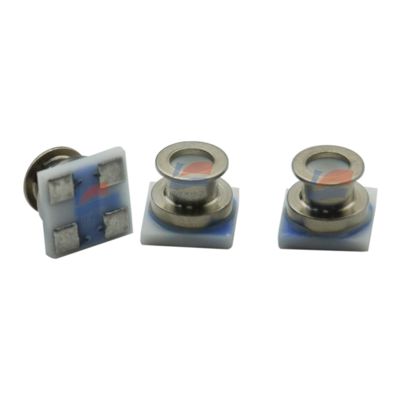

MS5837-30BA جهاز استشعار ضغط عالي الدقة لنظم قياس العمق
مقدمة المنتج
MS5837 - 30BA هو مستشعر ضغط عالي الدقة مع واجهة I2C.يتضمن جهاز استشعار ضغط عالي الخطيّة و جهاز تحويل من التناظري إلى الرقمي (ADC) ذو 24 بت (سيجما دلتا) ذو طاقة منخفضة للغاية مع معامل معايرة داخليّة من المصنعيمكن أن توفر قيمة دقة للضغط والحرارة الرقمية 24 بت، ولها أوضاع تشغيل مختلفة، مما يسمح للمستخدمين بتحسين سرعة التحويل واستهلاك التيار.
مبدأ العمل:
وهي تتكون من جهاز استشعار مقاوم للطفرة وIC واجهة جهاز استشعار.الوظيفة الرئيسية هي تحويل الجهد الخارجي التناظري غير المكافأة من جهاز استشعار الضغط المقاوم للضغط إلى قيمة رقمية 24 بت، وفي نفس الوقت، توفر قيمة رقمية من 24 بت لدرجة حرارة جهاز الاستشعار. يقرأ جهاز التحكم الدقيق الخارجي البيانات من خلال الساعة المتسلسلة (SCL) وبيانات المتسلسلة (SDA)دبوس SDA هو ثنائي الاتجاه، وهذه الواجهة تستخدم فقط خطين للإشارة دون الحاجة إلى رقاقة - اختيار دبوس.
سيناريوهات التطبيق:
يتم استخدامه بشكل رئيسي في أنظمة قياس العمق ، ويمكن استخدامه أيضًا في تطبيقات مثل مقاييس الارتفاعات ، محطات الطقس ،ومراقبة الضغط الصناعي بسبب وظائف قياس الضغط والحرارة عالية الدقةإنه مناسب للمعدات التي تتطلب قياس عمق عالي الدقة، مثل الروبوتات تحت الماء، أجهزة الكمبيوتر الغوص، الخ.
| نطاق القياس | 0 - 30 بار |
| دقة الضغط | ± 1.5 mbar |
| دقة عمق الماء | 2 ملم |
| نوع إشارة الخروج | 24 بت ADC |
| نطاق فولتاج الإمداد | 1.5 - 3.6 فولت |
| تيار التشغيل | 20.09 μA (متعلقة بمعدل الإفراط في أخذ العينات ، على سبيل المثال ، 0.63 μA عندما يكون معدل الإفراط في أخذ العينات 256) |
| الوقوف على التيار | ≤0.1 μA عند 25°C |
| نطاق درجة حرارة العمل | - 20 - 85 درجة مئوية |
| نطاق الضغط الزائد | 50 بار |
| القرار | 0.2 mbar |
| وقت التحويل | أقل من 0.5 ميس |
| نوع الواجهة | I2C |
| أبعاد الحزمة | 3.3ملم × 3.3ملم × 2.75ملم |
| نوع الحزمة | السطح - قابل للتركيب (SMD/SMT) |
| تصميم الختم | لخاتم O 1.8x0.8 ملم |
| الاستقرار على المدى الطويل | ممتاز |
