تفاصيل المنتج:
|
| فئة المنتج: | مجسات ضغط مثبتة على اللوحة | نوع الضغط: | فراغ ، مقياس |
|---|---|---|---|
| ضغط التشغيل: | 15 رطل / بوصة مربعة | الدقة: | 0.25٪ |
| إبراز: | مستشعر ضغط حزمة DIP,مستشعر ضغط من خلال الفتحة,مستشعر ضغط جبل اللوح,through hole pressure sensor,board mount pressure sensor |
||

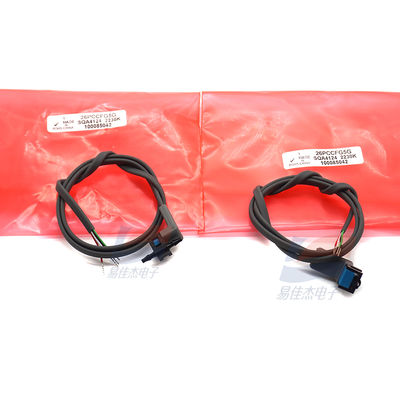

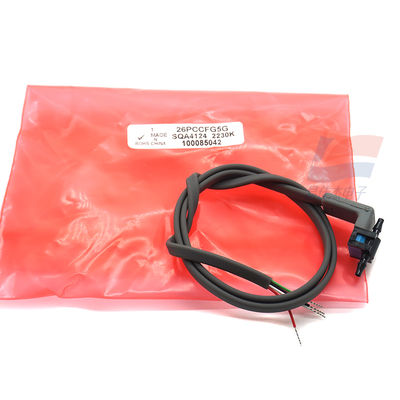

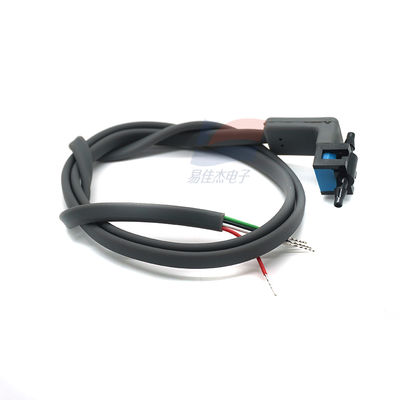

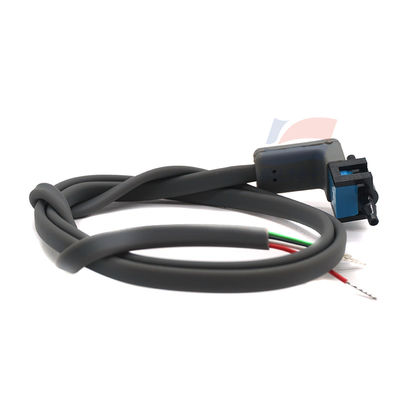

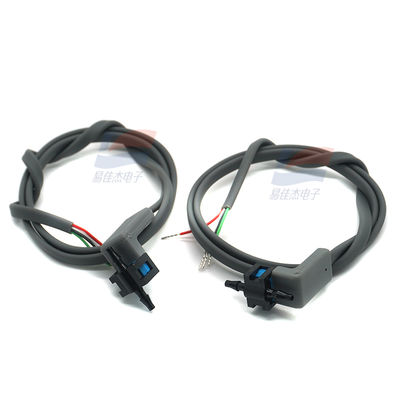

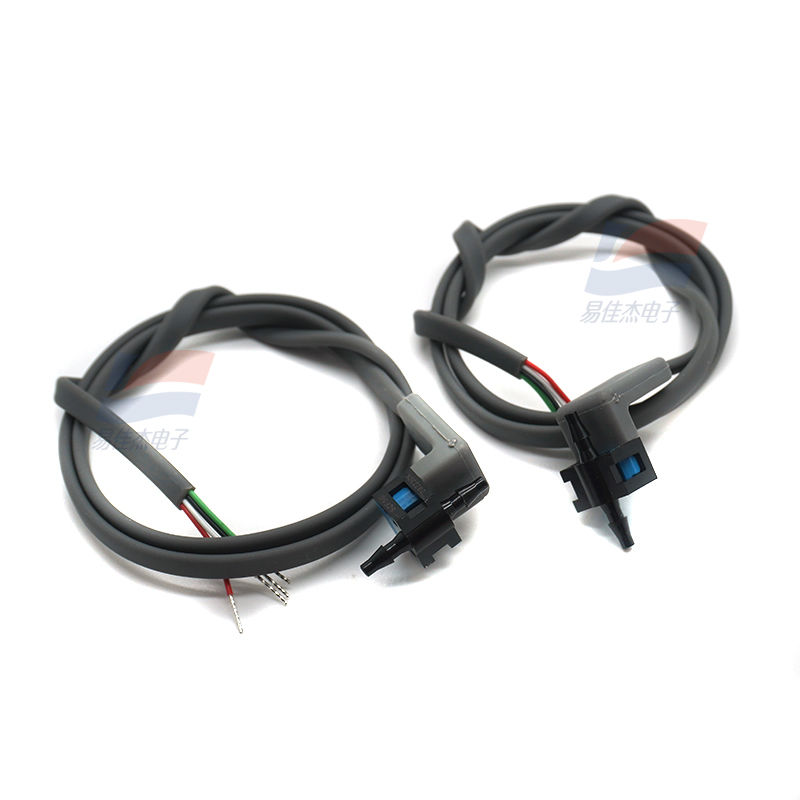

مستشعرات ضغط تثبيت اللوحة 26PCCFG5G، حزمة DIP، من خلال الفتحة
مستشعرات تدفق منخفضة الضغط مصغرة
تتميز مستشعرات التدفق منخفضة الضغط المصغرة من سلسلة 26PC بتقنية استشعار مثبتة تستخدم
عنصر استشعار ميكروشكل مقاوم للضغط متخصص لتقديم أداء عالي وموثوقية ودقة.
يحتوي كل مستشعر على أربعة عناصر مقاومة للضغط نشطة في تكوين جسر ويتستون. عند تطبيق الضغط،
تتغير المقاومة وتوفر إشارة خرج بالمللي فولت تتناسب مع ضغط الإدخال.
يوفر تصميم دائرة جسر ويتستون غير المضخم والمعوض منخفض الطاقة نطاقات استشعار من 1 رطل لكل بوصة مربعة إلى 100 رطل لكل بوصة مربعة
في مجموعة متنوعة من أنواع منافذ الضغط وتكوينات الإنهاء. يتوفر خرج mV في كل من السلبي والإيجابي
الجهد.
تفضل بزيارة www.honeywell.com/sensing لتنزيل رسومات CAD ثلاثية الأبعاد بتنسيق IGES و STEP، ورسومات ثنائية الأبعاد بتنسيق PDF
تنسيق.
تم تصميم هذه المستشعرات للاستخدام مع الوسائط المتوافقة مع المواد البلاستيكية وأختام الوسائط المحددة في التسمية
ودليل الطلب (انظر الشكل 2). (توفر الرسومات ثنائية الأبعاد أيضًا معلومات عن مادة الغلاف البلاستيكي والمنفذ.) وهي مصممة
ومصنعة وفقًا لمعايير ISO 9001.
تخصيص:
|
نوع الإخراج
|
تناظري |
| نمط التركيب | من خلال الفتحة |
| نوع المنفذ | حربة محورية مزدوجة، جوانب متقابلة |
| الحزمة / العلبة | DIP-4 |
| الحد الأدنى لدرجة حرارة التشغيل | - 40 درجة مئوية |
| أقصى درجة حرارة تشغيل | + 85 درجة مئوية |
| جهد الإمداد - الحد الأقصى | 10 فولت |
| وزن الوحدة | 4.160070 أونصة |
