تفاصيل المنتج:
|
| Package Size: | SMD package | وقت الاستجابة: | 50 مللي ثانية |
|---|---|---|---|
| رطوبة: | 0 - 100% | درجة حرارة الهواء: | 20 - 100 درجة مئوية |
| درجة حرارة الفيلم: | 180 درجة مئوية | معامل درجة الحرارة: | 20 - 100 درجة مئوية |
| إبراز: | جهاز استشعار الغاز للقيادة الحرارية,جهاز استشعار الغاز في البيئة القاسية,جهاز استشعار ضغط رئيسي,harsh environment gas sensor,primary pressure control sensor |
||

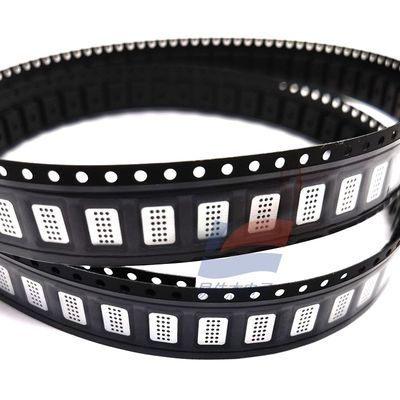

MTCS2601 أجهزة استشعار الغاز الحرارية - الموصلة المناسبة لضبط الضغط الأولي في البيئات القاسية
المبدأ:
يستند مستشعر الغاز MTCS2601 إلى مبدأ Pirani ، وهو مبدأ فيزيائي بدون تفاعل كيميائي. يعمل على أساس تغيير الموصلات الحرارية للغاز.تدفق الحرارة من المقاومة التدفئة على فيلم المعالجة الكهربائية العازلة إلى الجزء البارد من الجهاز يعتمد على موصلة الغازمن خلال قياس إشارة الجزء الساخن والجزء "البارد" من الجهاز في درجة حرارة الغرفة، يمكن الحصول على تركيز الغاز.
الخصائص:
التطبيق:
|
الوصف |
البند |
دقيقة |
نموذجي |
ماكس |
الوحدة |
|---|---|---|---|---|---|
| المقاومة القياسية @21 - 25°C | Rm1 و Rm2 | 110 | 120 | 135 | Ω |
| المقاومة المرجعية @21 - 25°C | Rt1 و Rt2 | 240 | 270 | 300 | Ω |
| النسبة | Rtx/ ((Rm1 + Rm2) | 1.06 | 1.12 | 1.18 | - |
| اختلاف المقاومة | Rm1 - Rm2 | -واحد5 | - | 1.5 | Ω |
| اختلاف المقاومة | Rt1 - Rt2 | -ثلاثة5 | - | 3.5 | Ω |
| معامل الحرارة (Rm، Rt) 20 - 100°C | α | 0.005 | 0.0055 | 0.006 | /°C |
| عامل الهندسة | G | - | 3.9 | - | ملم |
| معامل الخسارة الحرارية | β | - | 0.101 | - | mW/°C |
| تيار التدفئة في (Rm1 + Rm2) --- الهواء؛ Ta = 23°C | .. | - | 6.2 | - | mA |
| استهلاك الطاقة التدفئة في (Rm1 + Rm2) --- الهواء؛ Ta = 23°C | (ب) | - | 15.8 | - | mW |
| درجة حرارة الفيلم | Tm | - | - | 180 | °C |
| درجة حرارة الهواء | (تا) | - | - | 100 | °C |
| الرطوبة --- غير مكثفة | RH | - | - | 100 |
