تفاصيل المنتج:
|
| جهد سخان (VH): | 5.0V ± 0.1V (AC أو DC) | مقاومة السخان: | 30Ω±3Ω |
|---|---|---|---|
| استهلاك السخان: | ≤950MW | جهد الخرج (VS): | 2.0V - 4.0V (في 400PPM H₂) |
| منحدر التركيز (α): | ≤0.6 (r₄₀₀ ppm/r₁₀₀ ppm H₂) | Standard Test Conditions: | Temperature 20℃±2℃, humidity 55%±5% rh |
| إبراز: | مستشعر الغاز MQ135 لأجهزة الإنذار المنزلية,كاشف غاز محمول مع MQ135,مستشعر الغاز MQ-135 لسلامة المنزل,portable gas detector with MQ135,MQ-135 gas sensor for home safety |
||

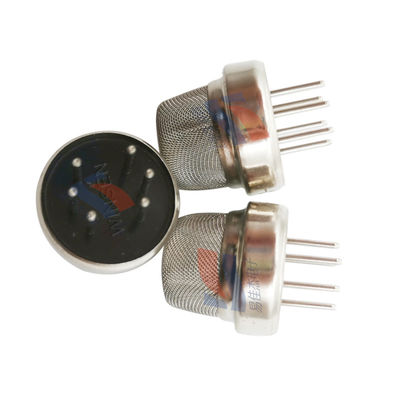

مستشعر الغاز MQ135 لأجهزة إنذار الغاز المنزلية وأجهزة كشف الغاز المحمولة
مبدأ العمل:
المادة الحساسة لمستشعر الغاز MQ135 هي SnO₂، والتي تتمتع بتوصيلية أقل في الهواء النظيف. عندما توجد غازات التلوث المستهدفة، تزداد موصلية المستشعر مع ارتفاع تركيز الغاز. يمكن للمستخدمين تحويل تغير الموصلية إلى إشارة الإخراج المقابلة لتركيز الغاز من خلال دائرة بسيطة.
الميزات:
التطبيقات الرئيسية:
يستخدم على نطاق واسع في أجهزة إنذار الغاز المنزلية، وأجهزة إنذار الغاز الصناعية، وأجهزة كشف الغاز المحمولة، بالإضافة إلى معدات التحكم في جودة الهواء للمباني والمكاتب.
وصف الهيكل:
يتكون العنصر الحساس للغاز MQ135 من أنبوب سيراميك AL₂O₃ صغير، وطبقة حساسة SnO₂، وقطب كهربائي للقياس، وسخان، والتي يتم تثبيتها في تجويف مصنوع من البلاستيك أو الفولاذ المقاوم للصدأ. يحتوي العنصر الحساس للغاز المعبأ على 6 دبابيس على شكل دبوس، 4 منها تستخدم لاستخراج الإشارة، و 2 تستخدم لتوفير تيار التسخين.
|
المعلمة |
الرمز |
القيمة |
الوحدة |
ملاحظات |
|---|---|---|---|---|
| جهد الحلقة | Vc | 5.0V ± 0.1V | تيار مستمر | -- |
| جهد السخان | VH | 5.0V ± 0.1V | تيار متردد أو تيار مستمر | -- |
| مقاومة الحمل | RL | قابلة للتعديل | Ω | -- |
| مقاومة السخان | RH | 30Ω ± 3Ω | -- | في درجة حرارة الغرفة |
| استهلاك طاقة السخان | PH | ≤ 950 | mW | -- |
| نطاق الكشف | -- | 10 - 1000 | جزء في المليون | للأمونيا، التولوين، الهيدروجين، الدخان، إلخ. |
| الحساسية | S | Rs (في الهواء)/Rs (في 400 جزء في المليون H₂) ≥ 5 | -- | -- |
| جهد الإخراج | Vs | 2.0 - 4.0 | V | في 400 جزء في المليون H₂ |
| منحدر التركيز | α | ≤ 0.6 | -- | R₄₀₀ جزء في المليون/R₁₀₀ جزء في المليون H₂ |
| درجة حرارة التشغيل | Tao | - 10 - 45 | ℃ | -- |
| درجة حرارة التخزين | Tas | - 20 - 70 | ℃ | -- |
| الرطوبة النسبية | RH | ≤ 95 | % | -- |
| درجة حرارة الاختبار القياسية | -- | 20℃ ± 2℃ | -- | -- |
| الرطوبة القياسية للاختبار | -- | 55% ± 5% | -- | -- |
| محتوى الأكسجين | -- | ≥ 18 | % |
21% هو الأمثل، والذي سيؤثر على القيمة الأولية، حساسية وتكرار المستشعر |
| وقت التسخين المسبق | -- | ≥ 48 | ساعة | -- |
