تفاصيل المنتج:
|
| نطاق درجة الحرارة: | -55°C إلى +150°C | جهد إمدادات الطاقة: | من 4 فولت إلى 30 فولت |
|---|---|---|---|
| خصائص الإخراج: | الإخراج الحالي ، 298.2 µA عند 25 درجة مئوية | دقة: | ±5 درجة مئوية |
| نموذج التغليف: | إلى 52-3 دبوس (يمكن للمعادن التغليف) | تطبيق نموذجي: | قياس الحرارة |
| إبراز: | مستشعر درجة الحرارة الرقمي YJJ AD590JH,مستشعر قياس درجة الحرارة المثبت على اللوحة,مستشعر درجة حرارة ورطوبة رقمي مع ضمان,board-mounted temperature measurement sensor,digital humidity temperature sensor with warranty |
||
وصف المنتج:

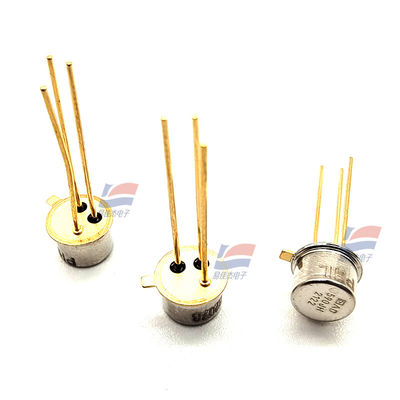

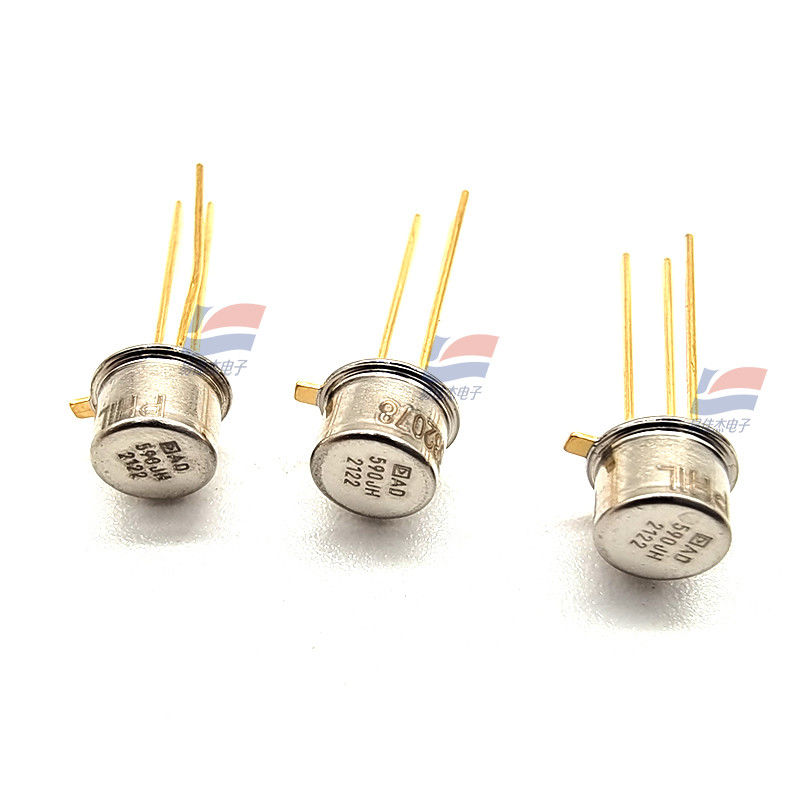

YJJ AD590JH قياس درجة الحرارة الرقمية ومستشعر درجة الحرارة المثبت على اللوحة
الميزات:
AD590 هو محول درجة حرارة IC ثنائي الأطراف ينتج تيار خرج يتناسب مع درجة الحرارة المطلقة. بالنسبة لجهد الإمداد بين 4 فولت و 30 فولت ، يعمل الجهاز كمنظم تيار ثابت عالي المعاوقة من خلال 1 μA /K. تم استخدام الضبط الدقيق بالليزر لمقاوم الأغشية الرقيقة للرقاقة لمعايرة الجهاز إلى خرج 298.5 μA عند 298.2 كلفن (25 درجة مئوية).
يهدف AD590 إلى أي تطبيق استشعار درجة حرارة تصل إلى 150 درجة مئوية يستخدم حاليًا مستشعرات درجة الحرارة الكهربائية التقليدية. إن التكلفة المنخفضة المتأصلة للدوائر المتكاملة المتجانسة جنبًا إلى جنب مع التخلص من الدوائر الداعمة يجعل AD590 بديلاً جذابًا للعديد من حالات قياس درجة الحرارة. يزيل تطبيق AD590 الحاجة إلى دوائر التحويل الخطي ومضخمات الجهد الدقيقة ودوائر قياس المقاومة وتعويض الوصلة الباردة.
بالإضافة إلى قياسات درجة الحرارة ، تشمل التطبيقات تعويض درجة الحرارة أو تصحيح المكونات المنفصلة ، والتحيز المتناسب مع درجة الحرارة المطلقة ، وقياسات معدل التدفق ، واكتشاف مستوى السائل ، وقياسات سرعة الرياح. AD590 في شكل ورقة عارية ومناسب لخلط الدوائر وقياسات درجة الحرارة السريعة في البيئات المحمية.
يعتبر AD590 مفيدًا بشكل خاص في تطبيقات الاستشعار عن بعد. نظرًا لخرج التيار عالي المعاوقة ، فإن الجهاز غير حساس لانخفاض الجهد على الخطوط الطويلة. أي زوج ملتوي معزول جيدًا يكفي للعمل على بعد مئات الأقدام من الدائرة المستقبلة. تجعل خصائص الإخراج أيضًا AD590 قابلاً للتعدد: يمكن تبديل التيار من خلال مضاعف CMOS ، أو يمكن تبديل جهد الإمداد من خلال خرج بوابة منطقية.
أبرز ملامح المنتج
AD590 هو مستشعر درجة حرارة معاير ثنائي الأطراف يتطلب مصدر جهد تيار مستمر واحد فقط (4 فولت إلى 30 فولت). ليست هناك حاجة إلى أجهزة إرسال باهظة الثمن ومرشحات وتعويض الأسلاك ودوائر التحويل الخطي في تطبيق هذا الجهاز.
يضمن الضبط الدقيق بالليزر على مستوى الرقاقة جنبًا إلى جنب مع الاختبار النهائي المكثف أن وحدة AD590 قابلة للتبديل بسهولة.
يحدث قمع الواجهة الفائق لأن الإخراج هو تيار وليس جهدًا. بالإضافة إلى ذلك ، فإن متطلبات الطاقة منخفضة (1.5 ميلي واط عند 5 فولت عند 25 درجة مئوية). هذه الميزات تجعل AD590 سهل الاستخدام كمستشعر عن بعد.
توفر المعاوقة العالية للإخراج (> 10 م ω) قمعًا ممتازًا لانحراف جهد إمداد الطاقة. على سبيل المثال ، يؤدي تغيير مصدر الطاقة من 5 فولت إلى 10 فولت فقط إلى تغيير تيار بحد أقصى 1 μA ، أو خطأ مكافئ قدره 1 درجة مئوية.
يتمتع AD590 بمتانة كهربائية: يمكنه تحمل ما يصل إلى 44 فولت جهد أمامي و 20 فولت جهد عكسي. لذلك ، لن تتلف الجهاز حالات عدم انتظام الطاقة أو انعكاسات الدبوس
المواصفات:
| مزود الطاقة | 3.3 - 5.5 فولت |
| درجة الحرارة | ±0.5℃, ±3%RH (@25℃) |
| زمن الاستجابة | 50 مللي ثانية |
| بيئة التشغيل | 5 - 45℃ |
