تفاصيل المنتج:
|
| Measuring Range: | 1 - 30 ppm | Heater Voltage: | 5.0 V |
|---|---|---|---|
| Power Consumption: | 280 mW | Dimensions: | φ9.2×7.8 mm |
| Weight: | 1.1 g | Application: | Air quality control |
| إبراز: | مستشعر غاز عالي الحساسية,مستشعر الكشف عن ملوثات الهواء,جهاز استشعار الغاز TGS2602-B00,air contaminant detection sensor,TGS2602-B00 gas sensor |
||

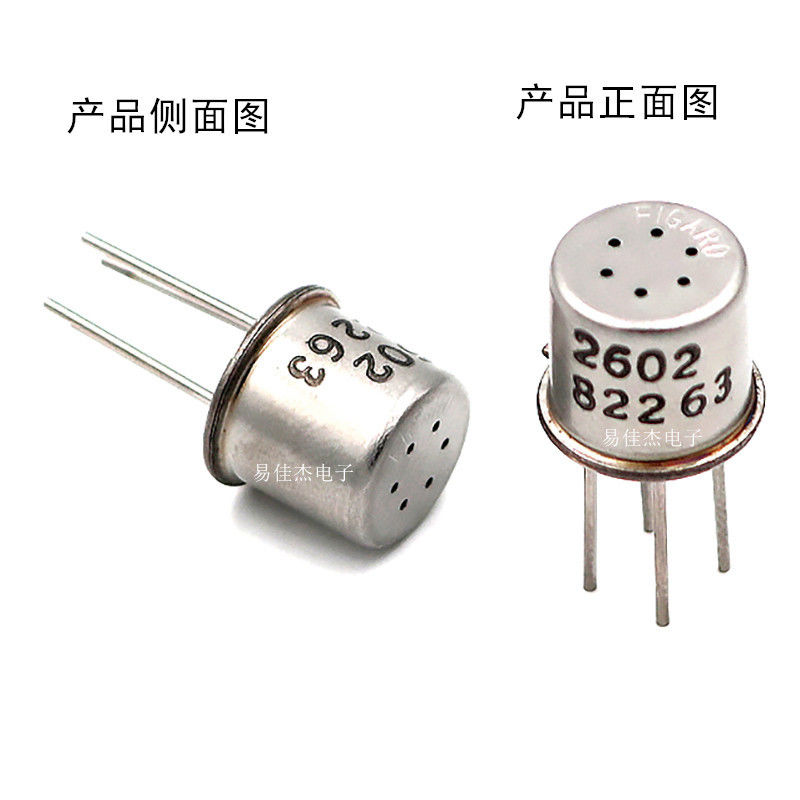

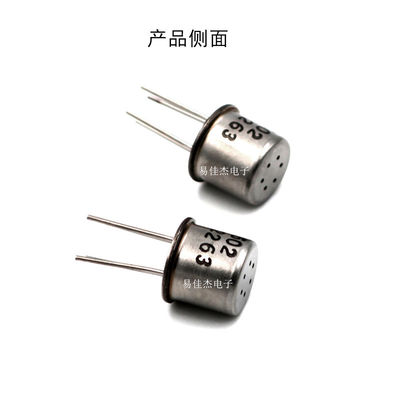

TGS2602-B00 مستشعر غاز عالي الحساسية للهواء - الكشف عن الملوثات
مبدأ الإستشعار:
يتكون عنصر الاستشعار من طبقة نصف موصل من أكسيد المعدن تشكلت على رصيف الألومينا من شريحة الاستشعار ومركز تدفئة متكامل. عندما يكون الغاز القابل للكشف موجودًا،مع زيادة تركيز الغاز في الهواء ، تزداد موصلة جهاز الاستشعاردائرة كهربائية بسيطة يمكن تحويل تغير الموصلات إلى إشارة خروجا تتوافق مع تركيز الغاز.
دائرة قياس أساسية:
يحتاج المستشعر إلى مدخلين للجهد، وهما جهد السخان (VH) وجهد الدائرة (VC). يتم تطبيق جهد السخان على السخان المتكامل،ويتم استخدام الجهد الدائرة لقياس الجهد عبر مقاومة الحمل متصلة في سلسلة مع جهاز الاستشعار. وحدة التيار المباشر مطلوبة لجهد الدائرة، والجهاز الاستشعاعي لديه قطبية.
| النموذج | TGS2602 - B00 |
| مبدأ الكشف | نوع أشباه الموصلات |
| الحزمة القياسية | TO - 5 المعدن |
| الغاز المستهدف | ملوثات الهواء (الـ VOCs ، الأمونيا ، كبريتيد الهيدروجين ، إلخ) |
| نطاق الكشف | 1 - 30 ppm (إيثانول) |
| فولتاج السخان (VH) | 5.0±0.2 فولت DC |
| الجهد الدائرة (VC) | 5.0±0.2 فولت DC |
| الحد الأقصى لاستهلاك الطاقة (Ps) | ≤15mW |
| مقاومة الحمل (RL) | متغير، 0.45kΩ دقيقة. |
| مقاومة التدفئة (RH) | حوالي 59Ω عند درجة حرارة الغرفة |
| تيار التدفئة (IH) | 56 ± 5mA |
| استهلاك الطاقة من السخان (PH) | 280 ميجاوات (عادة) |
| مقاومة المستشعر (RS) | 10 - 100kΩ في الهواء |
| الحساسية (معدل التغيير في Rs) | 0.08 - 0.5 Rs (إيثانول 10ppm، مقارنة مع Rs في الهواء) |
| ظروف غازات الاختبار | الهواء الطبيعي، 20±2 ̊C، 65±5%R.H. |
| ظروف الدوائر | Vc = 5.0±0.01V DC، VH = 5.0±0.05V DC |
| الأبعاد | φ9.2±0.2mm×7.8±0.5mm |
| الوزن | حوالي 1.1 غرام |
