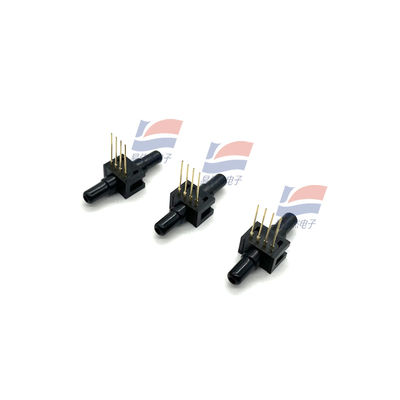

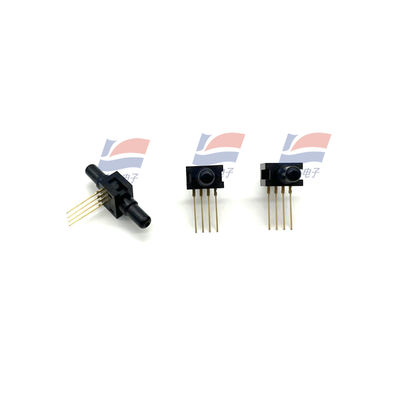

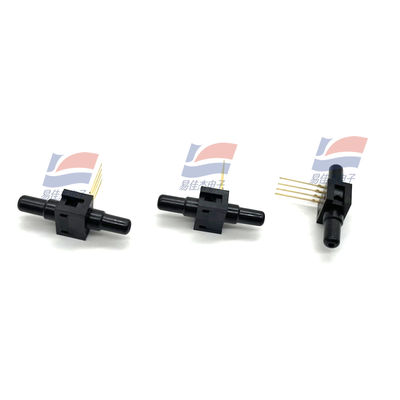

YJJ 26PCBFA6D هو مستشعر ضغط صغير مدمج يستخدم لمراقبة الضغط الصناعي.

وصف المنتج:

YJJ 26PCBFA6D هو مستشعر ضغط مصغر على اللوحة يستخدم لمراقبة الضغط الصناعي

الميزات:

26PC SMT خصائص الأداء (عند 10 VDC ±0.01 VDC إثارة، 25 °C)

دقيقة. نموذجية. ماكس. وحدات

جهد الإثارة — 10.0 16.0 Vdc

زمن الاستجابة — — 1.0 مللي ثانية

مقاومة الإدخال 5.5 كيلو 7.5 كيلو 11.5 كيلو أوم

مقاومة الإخراج 1.5 كيلو 2.5 كيلو 3.0 كيلو أوم

المدى P2>P1(1) دقيقة. نموذجية. ماكس.

0 إلى 1 14.7 16.7 18.7 مللي فولت

0 إلى 5 47 50 53 مللي فولت

0 إلى 15 96 100 104 مللي فولت

إزاحة العدم دقيقة. نموذجية. ماكس.

0 إلى 1 -2.0 0 +2.0 مللي فولت

0 إلى 5 -2.0 0 +2.0 مللي فولت

0 إلى 15 -2.0 0 +2.0 مللي فولت

الخطية (BFSL P2>P1) نموذجية. ماكس.

0 إلى 1 — ±0.50 ±1.75 % من النطاق

0 إلى 5 — ±0.50 ±1.5 % من النطاق

0 إلى 15 — ±0.50 ±1.0 % من النطاق

تحول العدم 25 °C إلى 0 °C، 25 °C إلى 50°C(2) نموذجية. ماكس.

0 إلى 1 — — ±1.0 مللي فولت

0 إلى 5 — — ±1.0 مللي فولت

0 إلى 15 — — ±1.0 مللي فولت

تحول النطاق 25 °C إلى 0 °C، 25 °C إلى 50°C(2) نموذجية. ماكس.

0 إلى 1 — ±1.5 ±4.5 % من النطاق

0 إلى 5 — ±1.0 ±1.7 % من النطاق

0 إلى 15 — ±0.75 ±1.5 % من النطاق

التكرار و التباطؤ نموذجية. ماكس.

0 إلى 1 — ±0.2 — % من النطاق

0 إلى 5 — ±0.2 — % من النطاق

0 إلى 15 — ±0.2 — % من النطاق

زيادة الضغط P2>P1; P1>P2 نموذجية. ماكس.

0 إلى 1 — — 20 رطل لكل بوصة مربعة

0 إلى 5 — — 20 رطل لكل بوصة مربعة

0 إلى 15 — — 45 رطل لكل بوصة مربعة

ملاحظات:

1. النطاق هو الفرق الجبري بين المخرجات عند أقصى ضغوط التشغيل المقدرة والمخرجات عند 0 رطل لكل بوصة مربعة.

2. يتم حساب خطأ درجة الحرارة بالنسبة إلى 25 °C.

المواصفات

وصف الخصائص

درجة حرارة التخزين -55 °C إلى 100 °C [-67 °F إلى 212 °F]

درجة حرارة التشغيل -40 °C إلى 85 °C [-40 °F إلى 185 °F]

درجة الحرارة المعوضة 0 °C إلى 50 °C [32 °F إلى 122 °F]

دبابيس المحاذاة 0.86 مم [0.034 بوصة] دبابيس قطرها تمتد عبر PCB

قطر المنفذ 1.88 مم [0.074 بوصة] يستخدم القطر أنابيب معرف قياسية 0.59 مم [0.0625 بوصة]

اتجاه المنفذ موازٍ لـ PCB (منخفض المستوى على اللوحة)

ميزة الالتقاط 3.18 مم [0.125 بوصة] ميزة على غطاء المنفذ

لحام SMT · Sn 96.5 Ag 3.5 لا يوجد تدفق نظيف

· Sn 63 Pb 37 لا يوجد تدفق نظيف

ملف تعريف إعادة التدفق SMT أقصى درجة حرارة ذروة تبلغ 260 °C [500 °F] لمدة 10 ثوانٍ

توافق الوسائط يقتصر كلا المنفذين على الوسائط المتوافقة مع بولي فثالاميد،

فلوروسيليكون والسيليكون.

تأهيل الصدمات تم اختباره حتى 150 جرام

الاهتزاز MIL-STD-202. الطريقة 213

(150 جرام نصف جيب 11 مللي ثانية)

الوزن 0.5 جرام [0.0176 أوقية]
