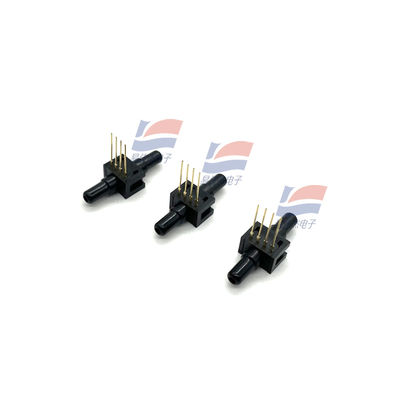

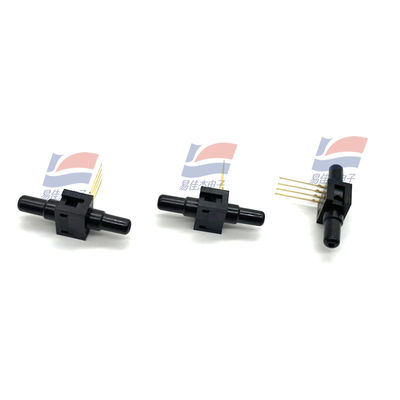

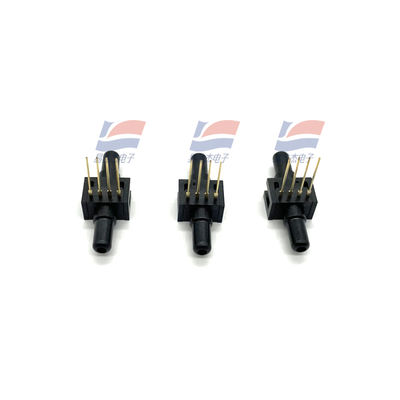

يجي جي 26PCDFA6D 0-30Psi مستشعر ضغط الفرق يستخدم في مجال الكشف عن الضغط الصناعي

وصف المنتج:

مستشعر الضغط التفاضلي YJJ 26PCDFA6D 0-30Psi يستخدم في مجال الكشف عن الضغط الصناعي

الميزات:

مستشعرات الضغط سلسلة 22/24/26PC

مقياس وتفاضلي/غير مكبر

Hone 1 MICRO SWITCH Sensing and Control 11-800-537-6945 USA1F1-815-235-6847 International 11-800-737-3360 Canada 17

مستشعر مقياس

يتم تطبيق الضغط على المنفذ P2. المنفذ P1 يتنفس إلى الضغط المحيط

أبعاد التركيب (للإشارة فقط)

طرف توصيل 1 × 4 (النمط 1)، منفذ مستقيم (النمط A)

الطرف 1 مشقوق، ويظهر على يمين العبوة. الطرف 2 بجوار الطرف 1، إلخ.

خصائص أداء 26PC SMT (عند إثارة 10 فولت تيار مستمر ±0.01 فولت تيار مستمر، 25 درجة مئوية)

الحد الأدنى. النموذجي. الحد الأقصى. الوحدات

جهد الإثارة — 10.0 16.0 فولت تيار مستمر

وقت الاستجابة — — 1.0 مللي ثانية

مقاومة الدخل 5.5 كيلو 7.5 كيلو 11.5 كيلو أوم

مقاومة الخرج 1.5 كيلو 2.5 كيلو 3.0 كيلو أوم

المدى P2>P1(1) الحد الأدنى. النموذجي. الحد الأقصى.

0 إلى 1 14.7 16.7 18.7 مللي فولت

0 إلى 5 47 50 53 مللي فولت

0 إلى 15 96 100 104 مللي فولت

إزاحة الصفر الحد الأدنى. النموذجي. الحد الأقصى.

0 إلى 1 -2.0 0 +2.0 مللي فولت

0 إلى 5 -2.0 0 +2.0 مللي فولت

0 إلى 15 -2.0 0 +2.0 مللي فولت

الخطية (BFSL P2>P1) النموذجي. الحد الأقصى.

0 إلى 1 — ±0.50 ±1.75 % من المدى

0 إلى 5 — ±0.50 ±1.5 % من المدى

0 إلى 15 — ±0.50 ±1.0 % من المدى

إزاحة الصفر 25 درجة مئوية إلى 0 درجة مئوية، 25 درجة مئوية إلى 50 درجة مئوية(2) النموذجي. الحد الأقصى.

0 إلى 1 — — ±1.0 مللي فولت

0 إلى 5 — — ±1.0 مللي فولت

0 إلى 15 — — ±1.0 مللي فولت

إزاحة المدى 25 درجة مئوية إلى 0 درجة مئوية، 25 درجة مئوية إلى 50 درجة مئوية(2) النموذجي. الحد الأقصى.

0 إلى 1 — ±1.5 ±4.5 % من المدى

0 إلى 5 — ±1.0 ±1.7 % من المدى

0 إلى 15 — ±0.75 ±1.5 % من المدى

التكرارية والتباعد النموذجي. الحد الأقصى.

0 إلى 1 — ±0.2 — % من المدى

0 إلى 5 — ±0.2 — % من المدى

0 إلى 15 — ±0.2 — % من المدى

الضغط الزائد P2>P1؛ P1>P2 النموذجي. الحد الأقصى.

0 إلى 1 — — 20 رطل لكل بوصة مربعة

0 إلى 5 — — 20 رطل لكل بوصة مربعة

0 إلى 15 — — 45 رطل لكل بوصة مربعة

ملاحظات:

1. المدى هو الفرق الجبري بين الخرج عند أقصى ضغوط تشغيل مقدرة والخرج عند 0 رطل لكل بوصة مربعة.

2. يتم حساب خطأ درجة الحرارة بالنسبة لـ 25 درجة مئوية.

المواصفات

وصف الخاصية

درجة حرارة التخزين -55 درجة مئوية إلى 100 درجة مئوية [-67 درجة فهرنهايت إلى 212 درجة فهرنهايت]

درجة حرارة التشغيل -40 درجة مئوية إلى 85 درجة مئوية [-40 درجة فهرنهايت إلى 185 درجة فهرنهايت]

درجة حرارة معوضة 0 درجة مئوية إلى 50 درجة مئوية [32 درجة فهرنهايت إلى 122 درجة فهرنهايت]

دبابيس المحاذاة دبابيس بقطر 0.86 مم [0.034 بوصة] تمتد عبر لوحة الدوائر المطبوعة

قطر المنفذ منفذ بقطر 1.88 مم [0.074 بوصة] يستخدم أنبوبًا قياسيًا بقطر داخلي 0.59 مم [0.0625 بوصة]

اتجاه المنفذ موازٍ للوحة الدوائر المطبوعة (منخفض الارتفاع على اللوحة)

ميزة الالتقاط ميزة 3.18 مم [0.125 بوصة] على غطاء المنفذ

لحام SMT · Sn 96.5 Ag 3.5 تدفق خالٍ من التنظيف

· Sn 63 Pb 37 تدفق خالٍ من التنظيف

ملف إعادة صهر SMT أقصى درجة حرارة ذروة 260 درجة مئوية [500 درجة فهرنهايت] لمدة 10 ثوانٍ

توافق الوسائط كلا المنفذين محدودان بالوسائط المتوافقة مع البولي فثالاميد،

فلوروسليكون وسليكون.

تأهيل الصدمة تم اختباره حتى 150 جرام

اهتزاز MIL-STD-202. الطريقة 213

(150 جرام نصف جيب 11 مللي ثانية)

الوزن 0.5 جرام [0.0176 أونصة]
