تفاصيل المنتج:
|
| تيار المدخلات المقدرة الأولية: | 200A | نطاق القياس الأساسي: | 0 - ± 400A |
|---|---|---|---|
| جهد الخرج الثانوي: | 2.5V (± 1 ٪) | جهد إمدادات الطاقة: | +5V (± 5 ٪) |
| الاستهلاك الحالي: | <20 مللي أمبير | الخطي: | <1٪ |
| إبراز: | مستشعر التيار منخفض الجهد,مستشعر التيار الكهربائي مع ضمان,مستشعر التيار التقليدي YJJ CS200YT5,electrical current sensor with warranty,conventional current sensor YJJ CS200YT5 |
||
وصف المنتج:

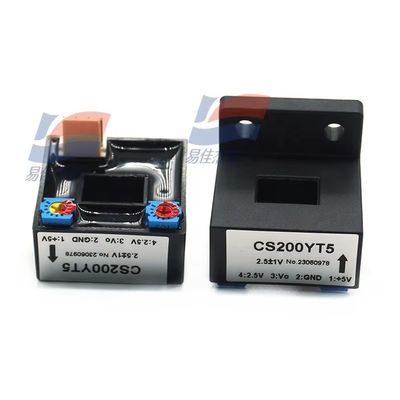

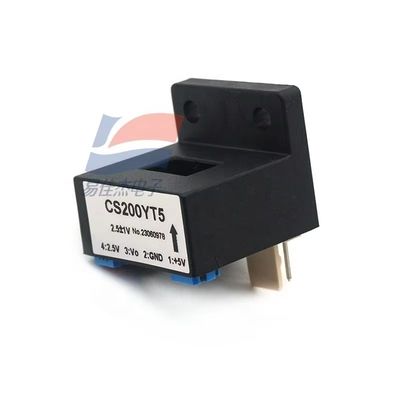

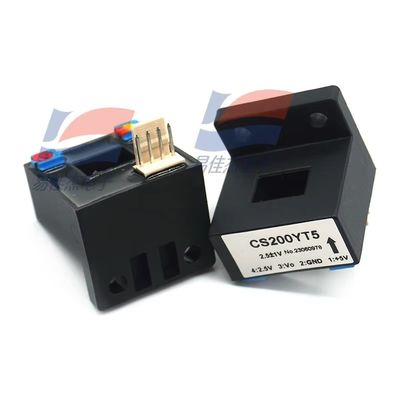

مستشعر التيار الكهربائي التقليدي منخفض الجهد YJJ CS200YT5
الميزات:
CS200YT5 هو مستشعر تيار يعتمد على مبدأ تأثير هول. المعلمات الرئيسية هي كما يلي:
المعلمات الكهربائية
التيار المدخلات المقنن الأولي: 200 أمبير
نطاق القياس: من 0 إلى ±400 أمبير (تيار متردد/تيار مستمر/نبض وغيرها من الموجات غير المنتظمة)
جهد الخرج المقنن على الجانب الثانوي: 1 فولت ± 1%
جهد إمداد الطاقة: +5 فولت ± 5%
استهلاك التيار:< 20 مللي أمبير
جهد العزل: 2.5 كيلو فولت (بين الجانبين الأولي والثانوي)
مؤشرات الأداء
الخطية:< 1%
جهد الإزاحة الصفري: 2.5 فولت ± 1%
الانحراف الحراري: ≤ ±0.5 مللي فولت/درجة مئوية (TA = 25 درجة مئوية)
زمن الاستجابة: ≤ 3 ميكروثانية
عرض النطاق الترددي: تيار مستمر ~ 20 كيلو هرتز
خصائص التطبيق
درجة حرارة التشغيل: من -25 درجة مئوية إلى +85 درجة مئوية
درجة حرارة التخزين: من -40 درجة مئوية إلى +100 درجة مئوية
مقاومة الحمل: ≥ 10 كيلو أوم
الأبعاد: 41 ملم (للحصول على أبعاد محددة، يرجى الرجوع إلى دليل المنتج)
تعليمات التوصيل
إمداد الطاقة: +5 فولت → 1، GND → 2، VOUT → 3، جهد مرجعي 2.5 فولت → 4
وظائف الدبوس: 1 (+5 فولت)، 2 (GND)، 3 (إخراج الإشارة)، 4 (إخراج مرجعي)
هذا المستشعر قابل للتطبيق على الطاقة والتحكم الصناعي والسيناريوهات التي تتطلب عزلًا كهربائيًا للقياس. يمكن تخصيصه بتيارات إدخال وجهود خرج مختلفة.
المواصفات:
| التيار المدخلات المقنن الأولي | 200 أمبير |
| نطاق القياس | من 0 إلى ±400 أمبير |
| جهد إمداد الطاقة | +5 فولت ± 5% |
| استهلاك التيار | < 20 مللي أمبير |
