تفاصيل المنتج:
|
| Power Supply: | 5 ± 0.05 VDC | Operating Temperature: | -40 to 125℃ |
|---|---|---|---|
| Storage Temperature: | -40 to 150℃ | Zero output: | -15 to 15 mV |
| Non-linearity: | 0.2% FS | Hysteresis: | ±0.1% FS |
| Repeatability: | ±0.1% FS | Vibration tolerance: | 0.1g (1m/s²) |
| إبراز: | مستشعر ضغط MEMS,حزمة DIP,مستشعر ضغط هيدروليكي 700 كيلو باسكال,مستشعر ضغط فراغ سلبي,vacuum pressure sensor negative |
||
وصف المنتج:

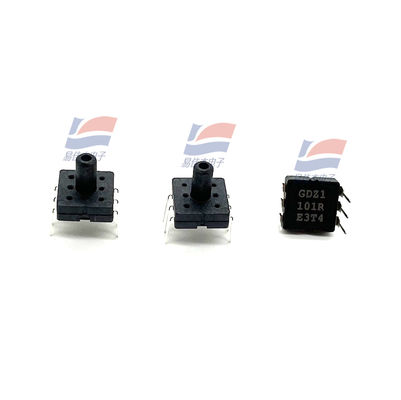

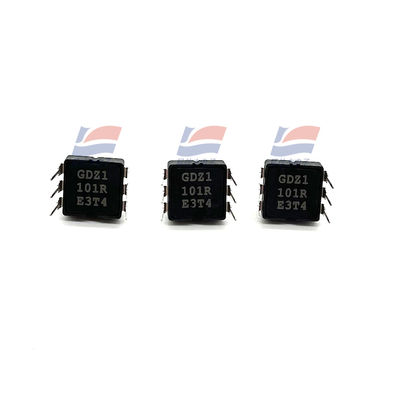

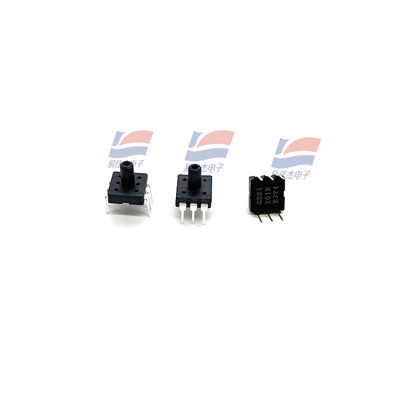

مستشعر ضغط YJJ XGZP701DB1R، حزمة DIP، تقنية MEMS، ضغط هوائي هيدروليكي، 700 كيلو باسكال، ضغط سلبي، فراغ
الميزات:
سلسلة XGZP هي مستشعر ضغط مناسب للمجالات الطبية الحيوية والأرصاد الجوية وغيرها، والقلب منه هو شريحة مستشعر ضغط تتم معالجتها بتقنية MEMS. تتكون شريحة مستشعر الضغط من غشاء مرن وأربعة مقاومات مدمجة على الغشاء. تشكل المقاومات المتغيرة الأربعة هيكل جسر ويتستون، والذي يولد إشارة خرج جهد تتناسب مع الضغط المطبق عند تطبيقه على الغشاء المرن.
ميزات المنتج:
نطاق القياس -100 كيلو باسكال ~ 20 كيلو باسكال...700 كيلو باسكال
تقنية MEMS
شكل ضغط القياس
حزمة SOP أو DIP
مناسب للغازات أو السوائل غير المسببة للتآكل
نطاق درجة حرارة التشغيل: -40 درجة مئوية ~ +125 درجة مئوية
يتم ضغط تجويف ظهر الشريحة
اتجاه الدبوس اختياري
التطبيق:
مقياس ضغط الدم الإلكتروني، مولد الأكسجين، جهاز اختبار الكحول، الشاشة وغيرها من المجالات الطبية
مقياس ضغط الإطارات، مستشعر MAP وغيرها من إلكترونيات السيارات
أجهزة التدليك، كرسي التدليك، سرير الوسادة الهوائية وغيرها من معدات اللياقة البدنية الرياضية
الغسالات، آلات البيرة، آلات القهوة، أضواء الطوارئ، المكانس الكهربائية، المكونات الهوائية وغيرها من المجالات
الأداء الهيكلي:
شريحة حساسة للضغط: السيليكون
سلك N: سلك ذهبي
غلاف العبوة N: مادة PPS
دبوس N: نحاس مطلي بالفضة
الوزن الصافي N: حوالي 1 جرام
الأداء الكهربائي:
مزود الطاقة N: ≤10V DC أو ≤ 2.0ma DC
معاوقة الإدخال N: 4 كيلو أوم ~ 6 كيلو أوم
معاوقة الإخراج N: 4 كيلو أوم ~ 6 كيلو أوم
مقاومة العزل N: 100 متر أوم، 100 فولت تيار مستمر
الحمل الزائد المسموح به N:
0 ~ 20 كيلو باسكال...200 كيلو باسكال: 2 أضعاف النطاق الكامل
0 ~ 500 كيلو باسكال...700 كيلو باسكال: 1.5 نطاق كامل
الشروط الأساسية:
الوسط المقاس N: الهواء
درجة حرارة الوسط N: (25±1) درجة مئوية
درجة الحرارة المحيطة N: (25±1) درجة مئوية
الاهتزاز N: 0.1 جرام (1 م/ث2) كحد أقصى
الرطوبة: (50%±10%) رطوبة نسبية
المصدر N: (5±
المواصفات:
| درجة حرارة التشغيل | -40 درجة مئوية ~ +125 درجة مئوية |
| تقنية MEMS | شكل ضغط القياس |
| نطاق القياس | -100 كيلو باسكال ~ 20 كيلو باسكال...700 كيلو باسكال |
| غلاف التغليف | مادة PPS |
