تفاصيل المنتج:
|
| Rated current: | 200A (rms value of AC) | Measurement range: | 0 to ±400A (DC/AC peak) |
|---|---|---|---|
| Simulated output current: | 50A results in an output of 100mA | Turn ratio: | 1/200 |
| Accuracy: | ±0.75% at 25℃ | Operating temperature rang: | -40 to 85 degrees Celsius |
| Storage temperature range: | -40 to 90℃ | Temperature drift: | 0 - 70℃ better than ±0.60mA |
| إبراز: | مستشعر التيار ذو الحلقة المغلقة بالتعويض المغناطيسي,مستشعر التيار مع ضمان,مستشعر التيار YJJ CSNS200M,current sensor with warranty,YJJ CSNS200M current sensor |
||
وصف المنتج:

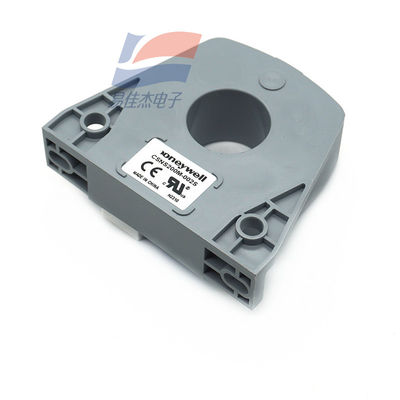

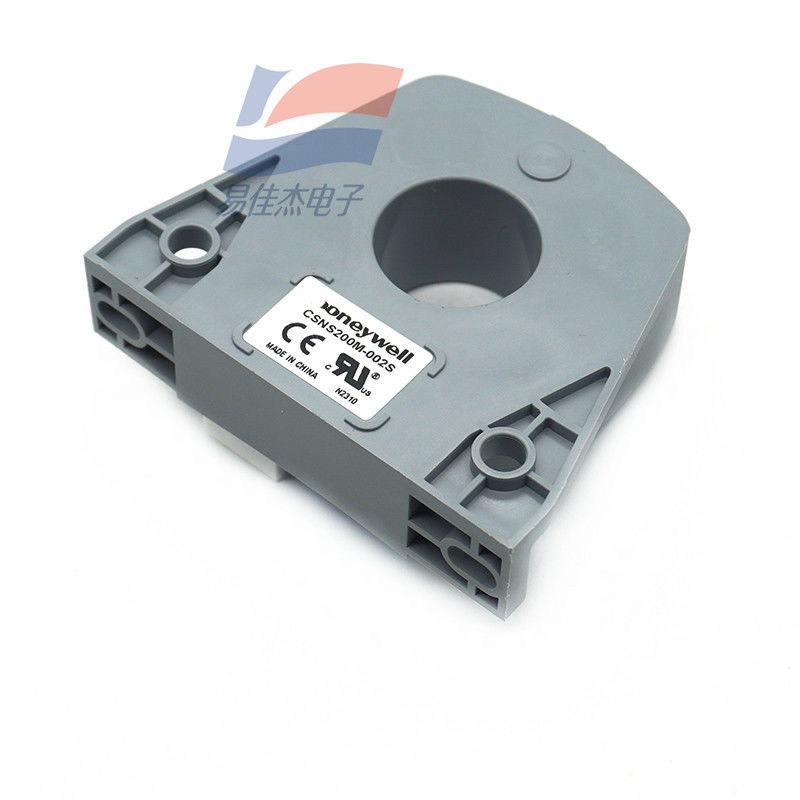

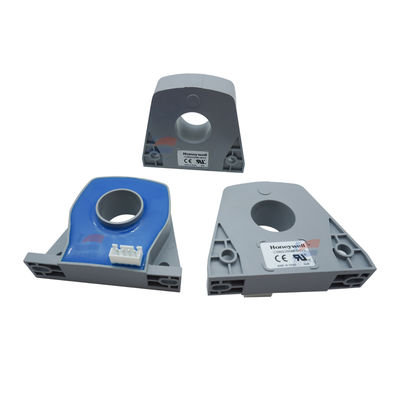

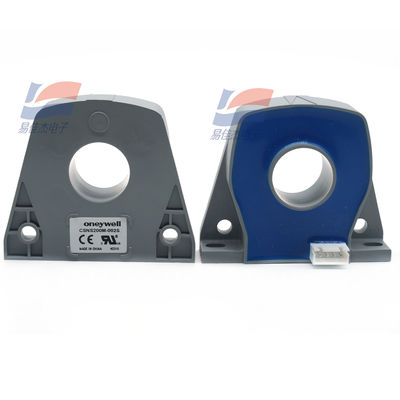

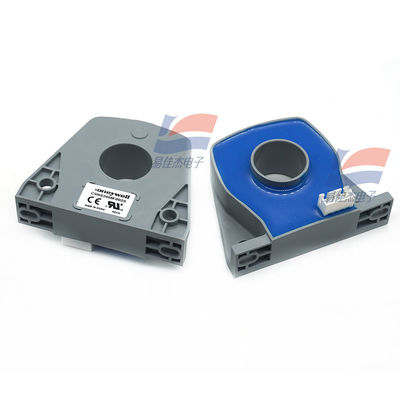

مستشعر التيار ذو الحلقة المغلقة بمبدأ التعويض المغناطيسي YJJ CSNS200M-002S
الميزات:
معدات قياس مستشعر التيار ذو الحلقة المغلقة CSNS200M-002S، المعلمات الرئيسية هي كما يلي:
المعلمات الأساسية
التيار المقنن: 200 أمبير (القيمة الفعالة للتيار المتردد)
نطاق القياس: 0 إلى ±400 أمبير (التيار المستمر/التيار المتردد الذروي)
تيار الإخراج المحاكي: 50 أمبير ينتج عنه إخراج 100 مللي أمبير
نسبة التحويل: 1/200
الدقة: ±0.75% أفضل عند 25 درجة مئوية
خصائص إمداد الطاقة والكهرباء
جهد إمداد الطاقة: ±12 إلى 18 فولت تيار مستمر (±5%)
العزل الكهربائي الأولي/الثانوي: 6 كيلو فولت RMS / 50 كيلو هرتز / 1 دقيقة
الخصائص البيئية والميكانيكية
نطاق درجة حرارة التشغيل: -40 إلى 85 درجة مئوية
نطاق درجة حرارة التخزين: -40 إلى 90 درجة مئوية
استهلاك الطاقة: 20 مللي أمبير (بما في ذلك تيار الإخراج)
الغلاف: مادة بلاستيكية عازلة
شكل التوصيل: ثقب أولي، موصل ثانوي بـ 4 سنون
الأداء الديناميكي
تيار الإزاحة الصفري: أفضل من ±0.30 مللي أمبير عند 25 درجة مئوية
الانحراف الحراري: 0 - 70 درجة مئوية أفضل من ±0.60 مللي أمبير
الخطية: أفضل من ±0.20%
وقت الاستجابة: أفضل من 500 نانوثانية
عرض النطاق الترددي: تيار مستمر إلى 150 كيلو هرتز
dl/dT يتبع بدقة: أفضل من 100 أمبير/ميكروثانيةالتيار المقنن (In): 200 أمبير RMS (القيمة المقننة)
نطاق القياس: 0~ 400 أمبير (التيار المستمر~التيار المتردد الذروي)
المقاومة المقاسة (70 درجة مئوية): Rm min Rm Max
مع 18 فولت، عند 200 أمبير كحد أقصى: 20 أوم 140 أوم
مع 18 فولت، عند 400 أمبير كحد أقصى: 20 أوم، 50 أوم
تيار الإخراج التناظري (عند 200 أمبير): 100 مللي أمبير
نسبة اللفات: 1/2000
الدقة (25 درجة مئوية): أعلى من أو يساوي زائد أو ناقص 0.75% In
جهد إمداد الطاقة: 12~18VDC(1V)
العزل الكهربائي: 6KVrms/50KHz/1 دقيقة
المواصفات:
| نطاق القياس | 0 إلى ±200 أمبير (التيار المستمر/التيار المتردد الذروي) |
| تيار الإخراج التناظري | 100 مللي أمبير عند 50 أمبير |
| نسبة اللفات | 1/2000 |
| جهد إمداد الطاقة | ±12 إلى 18 فولت تيار مستمر (±5%) |
