تفاصيل المنتج:
|
| Operating Voltage: | 2.15V - 5.5V | Operating Current: | < 1.5mA |
|---|---|---|---|
| Communication Interface: | I2C | Package Size: | DFN8_2.5X2.5MM_EP |
| Communication interface: | Breakout 2.54mm - 6-pin I2C | Overall dimensions: | 19mm x 16mm |
| Installation hole size: | 2mm | Installation hole spacing: | 15mm |
| إبراز: | جهاز استشعار الحرارة والرطوبة SHT31-D,وحدة استشعار الهواء I2C,وحدة المسبار GY-SHT31-D,I2C air sensor module,GY-SHT31-D probe module |
||
وصف المنتج:

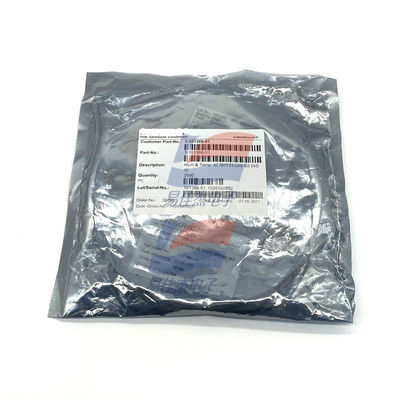

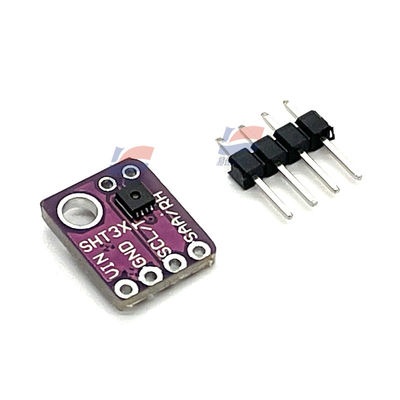

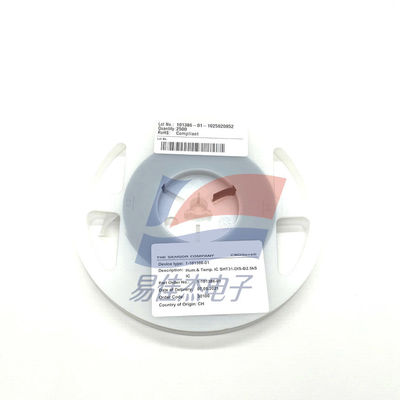

YJJ SHT31-DIS-B2.5KS GY-SHT31-D وحدة استشعار دراسة درجة الحرارة والرطوبة وحدة استشعار للاتصالات الهواء I2C IIC
الخصائص:
المعايير الرئيسية لمستشعر الرطوبة ودرجة الحرارة SHT31 هي كما يلي:
المعايير الأساسية
نطاق قياس الرطوبة: 0-100٪ RH
نطاق قياس درجة الحرارة: -40°C - 125°C
دقة قياس الرطوبة: ± 2% RH
دقة قياس درجة الحرارة: ±0.2°C
الجهد التشغيلي: 2.15 فولت - 5.5 فولت
التيار التشغيلي: < 1.5mA
واجهة الاتصال: I2C
حجم العبوة: DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)
وظيفة التوسع
وضع الإنذار: يدعم إنذارات درجة الحرارة والرطوبة القصوى. يمكن إعادة تعيين هذه الإنذارات من خلال وظائف إعادة تعيين البرمجيات أو الأجهزة.
القدرة على مكافحة التداخلات: الغلاف من مادة PE. يوصى بتجنب البيئات عالية درجة الحرارة (> 80 درجة مئوية).
وقت الاستجابة: قياس الرطوبة يستغرق حوالي 8 ثوان.
ملاحظات للإهتمام
عند الاستخدام الفعلي ، من الضروري الانتباه إلى نطاق درجة حرارة العمل للمستشعر وتجنب تجاوز الحد الموصى به.
أثناء الاتصال ، من الضروري مطابقة عنوان I2C وتكوين خط الساعة / خط البيانات.
شريحة SHT31 لديها ثمانية دبوس:
تعليقات اسم الدبوس
1 دبوس بيانات SDA، مدخل/مخرج
2 دبوس عنوان ADDR، أدخل
3 دبوس إنذار ALENT، مخرج؛ معلق عندما لا يتم استخدامه
دبوس الساعة SCL، مدخل/مخرج
5 VDD دبوس الطاقة، مدخل
6 دبوس إعادة تعيين nRESET، مستوى منخفض صالح، مدخل
7 R عقدة غير مفيدة ، الأرض
8 دبوس الأرض VSS
التكرار يؤثر على وقت قياس SHT30 وبالتالي استهلاك الطاقة للمستشعر.
يتم تغيير عنوان جهاز الاستشعار عن طريق تغيير الجهد من دبوس ADDR.العنوان الافتراضي هو عندما يصل ADDR إلى VSS (0X44) ، والذي يمكن تغييره إلى 0X45.الرجاء الرجوع إلى دليل البيانات.
المواصفات:
| نطاق قياس الرطوبة | 0-100٪ RH |
| نطاق قياس الحرارة | -40°C - 125°C |
| دقة قياس الرطوبة | ± 2% RH |
| دقة قياس الحرارة | ±0.2°C |
