S8745-01 جهاز استشعار ضوئي كهربائي تحت الحمراء لأدوات التحليل الدقيقة معدات القياس الصناعية

             S8745-01 مستشعر كهروضوئي بالأشعة تحت الحمراء للأجهزة التحليلية الدقيقة ومعدات القياس الصناعية

1. مجالات التطبيق:

• الأجهزة التحليلية الدقيقة: تستخدم في أجهزة مثل مقاييس الطيف الضوئي فوق البنفسجية (UV) - القريبة من الأشعة تحت الحمراء (NIR)، وأجهزة الكروماتوغرافيا، ومقاييس الضوء للكشف عن إشارات الضوء الضعيفة. يتيح القياس الدقيق لامتصاص الضوء أو انبعاثه أو انتقاله عبر طيف UV - NIR، مما يدعم التحليل الكمي في مجالات مثل الكيمياء وعلم الأحياء والعلوم البيئية.
• معدات القياس الصناعية: مدمجة في المستشعرات الصناعية لمراقبة معلمات مثل سمك الفيلم أو انعكاس السطح أو تكوين المواد. يسمح الضجيج المنخفض والحساسية العالية بالكشف الدقيق عن اختلافات الضوء الدقيقة، مما يضمن مراقبة الجودة في عمليات التصنيع (مثل فحص رقائق أشباه الموصلات، وقياس سمك الطلاء).
• أجهزة التشخيص الطبي: تطبق في المعدات الطبية مثل المقايسات المناعية، وأجهزة تحليل الكيمياء السريرية، أو أجهزة مراقبة الجلوكوز في الدم غير الغازية. يمكنها اكتشاف الإشارات البصرية الضعيفة من التفاعلات الكيميائية الحيوية، مما يتيح التحديد الكمي الدقيق للعلامات الحيوية أو المحللات الأخرى لتشخيص الأمراض ومراقبة الصحة.
• أدوات المراقبة البيئية: تستخدم في الأجهزة لقياس جودة الهواء (مثل الكشف عن الغازات النزرة عن طريق الامتصاص البصري)، وجودة المياه (مثل تحليل تركيزات الملوثات)، أو الإشعاع الشمسي. استجابتها الطيفية الواسعة (190–1100 نانومتر) وقوة الضجيج المكافئة المنخفضة (NEP) تجعلها مناسبة لالتقاط إشارات الضوء البيئية الضعيفة.
• الفضاء والبحث العلمي: تستخدم في مستشعرات الفضاء للكشف عن الإشعاع الفضائي أو الاستشعار عن بعد في الغلاف الجوي، وكذلك في إعدادات الأبحاث المعملية لدراسة تفاعلات الضوء والمادة، والبصريات الكمومية، أو تجارب فيزياء الضوء المنخفض.

2. الميزات الرئيسية:

• الاستجابة الطيفية الواسعة: تغطي نطاقًا واسعًا من الأطوال الموجية من 190–1100 نانومتر (من الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء القريبة)، مما يجعلها متعددة الاستخدامات للتطبيقات التي تتطلب الكشف عبر نطاقات بصرية متعددة.
• أداء ضجيج منخفض للغاية: يتميز بقوة ضجيج مكافئة نموذجية (NEP) تبلغ 11×10−15واط/هرتز1/2، مما يقلل من ضجيج الخلفية ويضمن نسبة إشارة إلى ضجيج (SNR) عالية للكشف عن الضوء الضعيف.
• مكونات مدمجة عالية الأداء: تأتي مع مقاوم تغذية مرتدة مدمج (RF​=1GΩ) ومكثف (CF​=5pF)، بالإضافة إلى مضخم تشغيلي بمدخل FET منخفض الطاقة. يؤدي هذا التكامل إلى تبسيط تصميم الدائرة وتقليل عدد المكونات الخارجية وضمان تضخيم الإشارة المستقر.

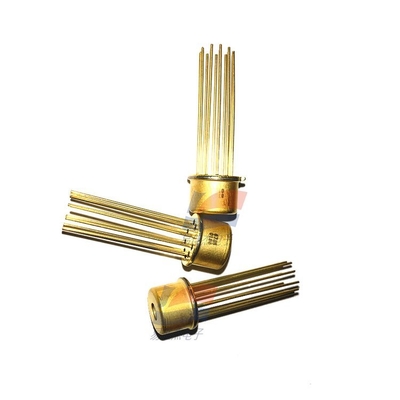

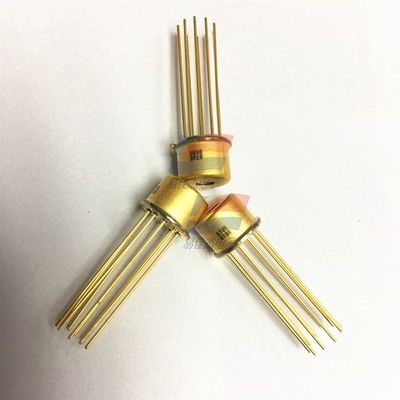

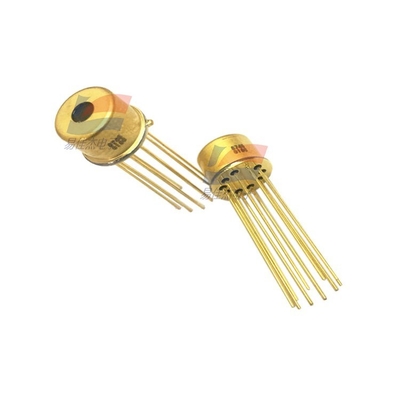

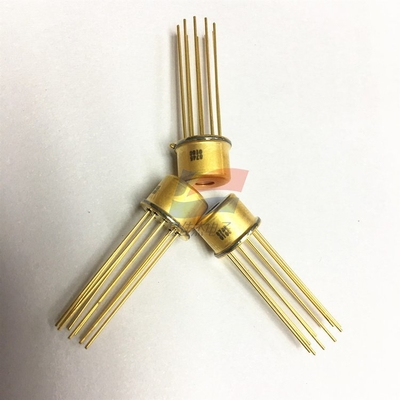

• حزمة صغيرة ومحمية: موضوعة في حزمة معدنية صغيرة TO-5 مع نافذة كوارتز. توفر الحزمة المعدنية حماية فعالة للتوافق الكهرومغناطيسي (EMC)، بينما توفر نافذة الكوارتز نفاذية عالية عبر النطاق الطيفي للمستشعر - مثالية للتطبيقات المقيدة بالمساحة.
• مقاومة عالية لضجيج EMC: يتم توصيل السطح الحساس للضوء بطرف GND، مما يعزز مقاومة التداخل الكهرومغناطيسي (EMI). يضمن ذلك أداءً موثوقًا به في البيئات الصناعية أو الإلكترونية الصاخبة.
• تعديل الكسب المرن: يمكن تحقيق كسب متغير عن طريق إضافة مقاوم خارجي، مما يسمح للمستخدمين بتكييف خرج المستشعر مع متطلبات التطبيق المحددة (مثل تعديل الحساسية لنطاقات شدة الضوء المختلفة).
• منطقة حساسة للضوء كبيرة: تتميز بمنطقة حساسة للضوء تبلغ 2.4×2.4 مم، مما يزيد من كفاءة تجميع الضوء ويحسن دقة الكشف عن مصادر الضوء المتناثرة أو منخفضة الكثافة.
