وصف المنتج:

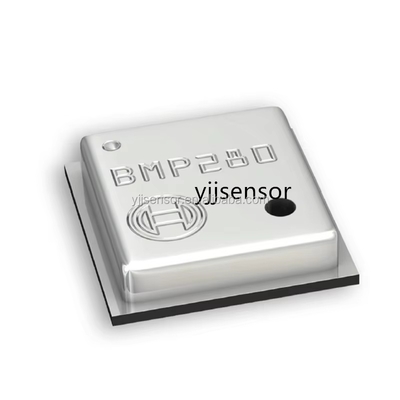

مستشعر الضغط الرقمي YJJ BMP280 منخفض الطاقة للغاية يستخدم في مجال الأرصاد الجوية

الميزات:

BMP280 هو مستشعر ضغط مطلق مصمم للتطبيقات المحمولة. وحدة المستشعر مغلفة في عبوة صغيرة للغاية. حجمها الصغير واستهلاكها المنخفض للطاقة يسمحان بتنفيذها في الأجهزة التي تعمل بالبطارية مثل الهواتف المحمولة أو وحدات GPS أو الساعات.

مثل سابقتها BMP180، يعتمد BMP280 على تقنية مستشعر الضغط الكهرضغطي المثبتة مع دقة وخطية عالية بالإضافة إلى استقرار طويل الأمد وقوة تحمل عالية للتوافق الكهرومغناطيسي. توفر خيارات تشغيل الجهاز العديدة أعلى مرونة لتحسين الأجهزة من حيث استهلاك الطاقة والدقة وأداء المرشح. يتم تزويد المطورين بمجموعة من الإعدادات الافتراضية المختبرة (مثل حالات الاستخدام) لتبسيط التصميم قدر الإمكان.

التطبيق

- ملاحة GPS محسنة (مثل تحسين الوقت، الملاحة بالقصور الذاتي، اكتشاف المنحدرات)

- ملاحة داخلية (اكتشاف الطوابق، اكتشاف المصاعد)

- ملاحة خارجية، تطبيقات الترفيه والرياضة

- توقعات الطقس

- تطبيقات الرعاية الصحية (مثل قياس التنفس)

- مؤشر السرعة الرأسية (مثل سرعة الارتفاع/الانخفاض)

وصف الدبابيس:

الدبوس 1: VCC (مصدر طاقة 3.3 فولت)

الدبوس 2: GND

الدبوس 3: SCL (إشارة ساعة وضع اتصال I2C)

الدبوس 4: SDA (إشارة بيانات وضع اتصال I2C)

الدبوس 5: CSB (دبوس يستخدم في وضع اتصال SPI، لا يستخدم هذه المرة، يمكن تعليقه)

الدبوس 6: SDO (بت التحكم في عنوان المستشعر، عند توصيله بـ GND، يكون عنوان الجهاز في I2C هو 0xEC، والمستوى العالي هو 0xEC + 1، هذه المرة متصل بـ GND)

نطاق اختبار المستشعر:

درجة الحرارة: - 45 درجة مئوية ~ + 85 درجة مئوية

الضغط الجوي: 0 ~ 20000 هكتوباسكال (hpa)

أوضاع القياس الرئيسية:

وضع السكون: عندما يصل التيار إلى مستوى الميكرو أمبير، القيمة النموذجية هي 0.1 ميكرو أمبير والقيمة القصوى هي 0.3 ميكرو أمبير. تتوقف جميع أعمال القياس.

الوضع العادي: تشغيل عادي، يمكن التحكم في وقت فترة العمل ذات الصلة من خلال السجل.

الوضع القسري: يبدأ التحكم الرئيسي أمر جمع، يجمع المستشعر إشارة، ثم يدخل وضع السكون، وينتظر الاستيقاظ التالي (هذه المرة عديم الفائدة).

يتم عرض جميع السجلات وعناوينها في مستشعر BMP280 أدناه. يرجى الرجوع إلى دليل البيانات لمزيد من التفاصيل.

المواصفات:
