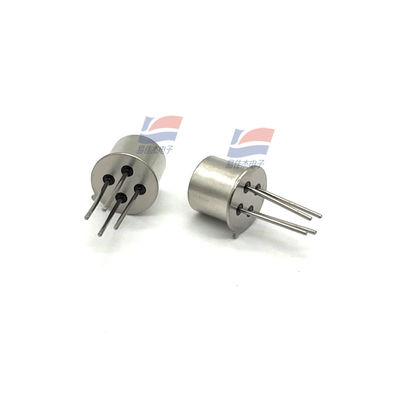

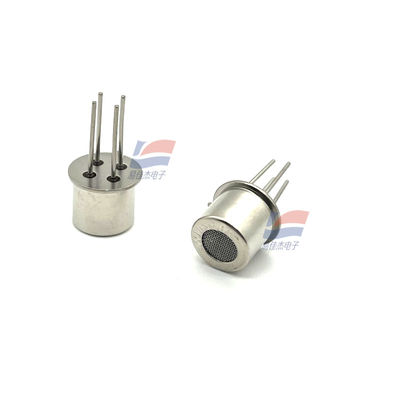

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

وصف المنتج:

YJJ MP801 0.5 - 1000PPM أكسيد المعدن أشباه الموصلات (MOS) مستشعر جودة الهواء

الخصائص:

MP801 هو جهاز استشعار جودة الهواء بواسطة نصف موصل أكسيد المعدن (MOS) ، حساس للبنزين ، - ، الفورمالدهايد ، الكحول والدخان. نطاق الكشف المعتاد هو 0.5 - 1000 جزء في المئة (قاس بالكحول) ،وتكون ظروف الاختبار القياسية 20 ± 2 °C، 65 ± 5 ٪ RH ، مع وقت تسخين مسبق ≥ 48 ساعة.

رمز المعايير / القيمة النموذجية للوحدة / ملاحظات النطاق

الغاز المكتشف حمض البنزويك ، الفورمالديهايد ، الكحول ، الدخان غير انتقائي ، حساس للكثير من مركبات التشغيل المتطايرة والدخان

نطاق الكشف ppm 0.5 - 1000 (الكحول) تستند البيانات إلى الكحول كمرجع ، وتحتاج الغازات الأخرى إلى معايرة

فولتاج الحلقة Vc ≤ 24 V DC الاختبار القياسي Vc = 5.0 ± 0.1 V

تشغيل التيار الكهربائي المتردد

مقاومة الحمل Rl قابلة للتعديل من خلال تقسيم الجهد لتحويل تغير المقاومة إلى إنتاج الجهد

مقاومة التسخين Rh 95 ± 10 Ω (درجة حرارة الغرفة) من القياس الفعلي، فإنه يختلف بين ما يقرب من 85 - 130 Ω للشرائح المختلفة، الرجوع إلى القياس الفعلي / مواصفات الشرائح

استهلاك الطاقة في التدفئة Ph ≤ 300 mW تظهر البيانات الأخرى أيضًا ≤ 240 mW ، فهو فرق في الشرائح

مقاومة الجسم الحساس Rs 1 kΩ - 15 kΩ (10 ppm الكحول) التغيرات مع نوع الغاز / التركيز

الحساسية S ≥ 2 (10 ppm الكحول) S = Rs (الهواء) / Rs (10 ppm الكحول)

منحدر التركيز α ≤ 0.6 (الكحول) α = R (50 ppm) / R (10 ppm) ، يعكس الخطية

شروط الاختبار القياسية: T = 20 ± 2 °C؛ RH = 65 ± 5%؛ Vc = 5.0 ± 0.1 V؛ Vh = 5.0 ± 0.1 V تستند البيانات إلى هذه الظروف

وقت التسخين المسبق ≥ 48 ساعة الأجزاء الجديدة / بعد تخزين طويل تتطلب تسخينًا كافًا

الحزمة / الدبوسة المعدن، DIP-4 1/2 الدبوسة للتدفئة؛ 3/4 الدبوسة للقياس

مبدأ العمل: مقاومة أكسيد المعدن (MOS) تزداد مع تركيز الغاز المستهدف

نصائح الاختيار والاستخدام

نطاق الكشف والحساسية: 0.5 - 1000 جزء في المئة بناءً على الكحول كمرجع؛ S ≥ 2 عند 10 جزء في المئة من الكحول هو المعيار المرجعي.مطلوب معايرة فعلية بناءً على نطاق الغاز والتركيز المستهدف.

إمدادات الطاقة والتسخين: التيار الكهربائي في الحلقة ≤ 24 فولت DC؛ التدفئة Vh = 5.0 ± 0.1 فولت (AC/DC) ؛ مقاومة التدفئة Rh ≈ 95 ± 10 Ω، استهلاك الطاقة ≤ 300 مواط (تظهر البيانات ≤ 240 مواط) ،يشير إلى قياس الفعلي / مواصفات المجموعة.

مقاومة الحمل Rl: تقسيم الجهد القابل للتعديل للحصول على جهد الخروج. Rl يؤثر على الحساسية والخطية ، تحتاج إلى تحسين مطابقة الغاز المستهدف.

البيئة والاستقرار: الاختبار القياسي 20 ± 2 °C، 65 ± 5٪ RH؛ للتخزين لفترة طويلة، يوصى - 20 إلى + 60 °C، مغلقة جافة؛ تجنب الغازات عالية التركيز،بخار السيليكون وتكثيف المياه قبل تشغيل.

التسخين المسبق والشيخوخة: الأجزاء الجديدة أو بعد تخزينها لفترة طويلة ، يجب أن يتم تسخينها قبل 48 ساعة. يجب تمديد وقت الشيخوخة للتخزين بالتساوي لفترات تخزين أطول.

الحساسية غير الانتقائية والمتقاطعة: تستجيب للبنزين ، - ، الفورمالديهيد ، الكحول ، والدخان ؛ تحتاج إلى تقييم التدخل في السيناريو المستهدف وتعديله.

شرح لتغيرات البيانات

استهلاك الطاقة التدفئة: البيانات الرئيسية هي ≤ 300 مواط ، ووصفت أيضًا بأنها ≤ 240 مواط ، إنها فرق في المجموعة / الإصدار ، الرجوع إلى القياس الفعلي ومواصفات المجموعة.

المقاومة الحرارية: عادة حوالي 95 ± 10 Ω ، بعض البيانات 85 - 130 Ω ، يوصي بتصميم التحيز على أساس القياس الفعلي للمجموعة.
