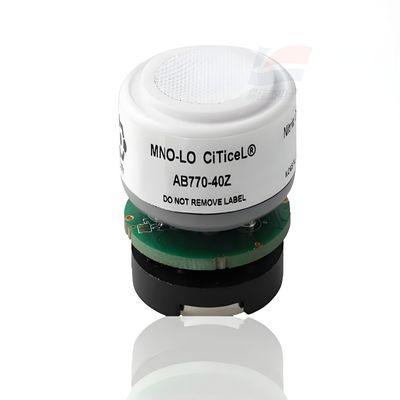

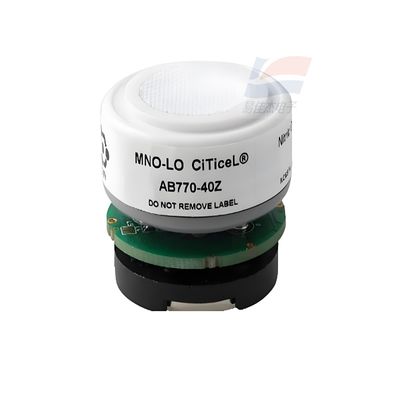

جهاز استشعار أكسيد النيتريك الكهروكيميائي YJJ MNO-LO AB770-40Z MNOLO يكتشف أكسيد النيتريك الزفيري المفرط

وصف المنتج:

جهاز استشعار أكسيد النيتريك الكهروكيميائي YJJ MNO-LO AB770-40Z MNOLO يكتشف أكسيد النيتريك الزفيري المفرط

الميزات:

المواصفات الفنية
القياس
مبدأ التشغيل 4 أقطاب كهروكيميائية
نطاق القياس 0-300 جزء في البليون من أكسيد النيتريك
الحمل الزائد الأقصى 500 جزء في البليون من أكسيد النيتريك
مرشح لإزالة الغازات الحمضية
الحساسية 0.7-1.7 nAvppb (انظر الملاحظة) 7.17 mVb عند استخدامه مع
الدوائر الموصى بها
0-100 جزء في البليون من أكسيد النيتريك المكافئ
+3000 mV
<24 hours to fully stabilise
(انظر مبادئ التشغيل)
استجابة أكسيد النيتريك خطية ولكن قد
تتأثر بالرطوبة
إزاحة الصفر
وقت بدء التشغيل من الدائرة المفتوحة
التكرار
الخطية
كهربائي

جهد التحيز | +350 mV
+5% من المنطقة الخطية (فوق مستوى إزاحة الصفر) عند استخدام الدائرة الموصى بها
ميكانيكي
مادة الغلاف 20% من البولي بروبلين المملوء بالزجاج

اللون أبيض الوزن 16 جرام (تقريبي)
الاتجاه أي
بيئي
نطاق ضغط التشغيل
درجة حرارة التشغيل
النطاق: مستمر متقطع
نطاق ضغط التشغيل
رطوبة التشغيل
النطاق: مستمر متقطع
تحليل التنفس
10 درجة مئوية إلى 30 درجة مئوية 0 درجة مئوية إلى 35 درجة مئوية 1 ضغط جوي ± 10%
25% إلى 75% رطوبة نسبية غير متكثفة
0% إلى 100% رطوبة نسبية غير متكثفة
بيانات السلامة الجوهرية
الحد الأقصى عند 1000 جزء في البليون 0.1 مللي أمبير الحد الأقصى لجهد الدائرة المفتوحة 1.3 فولت

الحد الأقصى لتيار الدائرة القصيرة <1.0 أمبير
التسمم
تم تصميم مستشعرات CiTiceLs الكهروكيميائية للتشغيل في مجموعة واسعة من البيئات والظروف القاسية، ومع ذلك من المهم تجنب التعرض لتركيزات عالية من أبخرة المذيبات، سواء أثناء التخزين أو التركيب في الأجهزة أو التشغيل. عند استخدام المستشعرات مع لوحات الدوائر المطبوعة (PCBs)، يجب استخدام عوامل إزالة الشحوم قبل تركيب المستشعر، لا تقم باللصق مباشرة على المستشعر أو بالقرب منه لأن المذيب قد يتسبب في تشقق البلاستيك.
جدول الحساسية المتبادلة
في حين أن CiTicels مصممة لتكون شديدة التخصص للغاز الذي تهدف إلى قياسه، فإنها ستظل تستجيب إلى حد ما لبعض الغازات الأخرى. الجدول أدناه ليس حصريًا وقد تتسبب الغازات الأخرى غير المدرجة في الجدول في تفاعل المستشعر.
ملاحظة هامة: لا تشكل بيانات الحساسية المتبادلة الموضحة أدناه جزءًا من مواصفات المنتج ويتم توفيرها للإرشاد فقط. تعتمد القيم المذكورة على الاختبارات التي أجريت على عدد صغير من المستشعرات وقد تظهر أي دفعة اختلافًا كبيرًا. للحصول على أدق القياسات، يجب معايرة الجهاز باستخدام الغاز قيد التحقيق.
الغاز
النيتروجين، N.
ثاني أكسيد الكربون، CO. أول أكسيد الكربون، CO
القراءة (ما يعادل جزء في البليون)

التركيز المستخدم
معايير الاختبار: غاز الأساس 50% رطوبة نسبية هواء مفلتر من أكسيد النيتريك غاز حساس متبادل 0% رطوبة نسبية

تم حساب بيانات الحساسية المتبادلة بالإشارة إلى النظام القياسي (هواء أسطوانة مفلتر 50% رطوبة نسبية، 50 و 100 جزء في البليون من أكسيد النيتريك @ 20% رطوبة نسبية). نظرًا لتأثير الرطوبة النسبية على مستشعر MNo-LO، فقد تم تحديد الحساسيات المتبادلة باستخدام غاز اختبار 0% رطوبة نسبية.
