YJJ XFPM-050KPG XFPM-050KPGR مستشعرات ضغط لأجهزة الأتمتة الصناعية

وصف المنتج:

مستشعرات الضغط YJJ XFPM-050KPG XFPM-050KPGR لأجهزة الأتمتة الصناعية

الميزات:

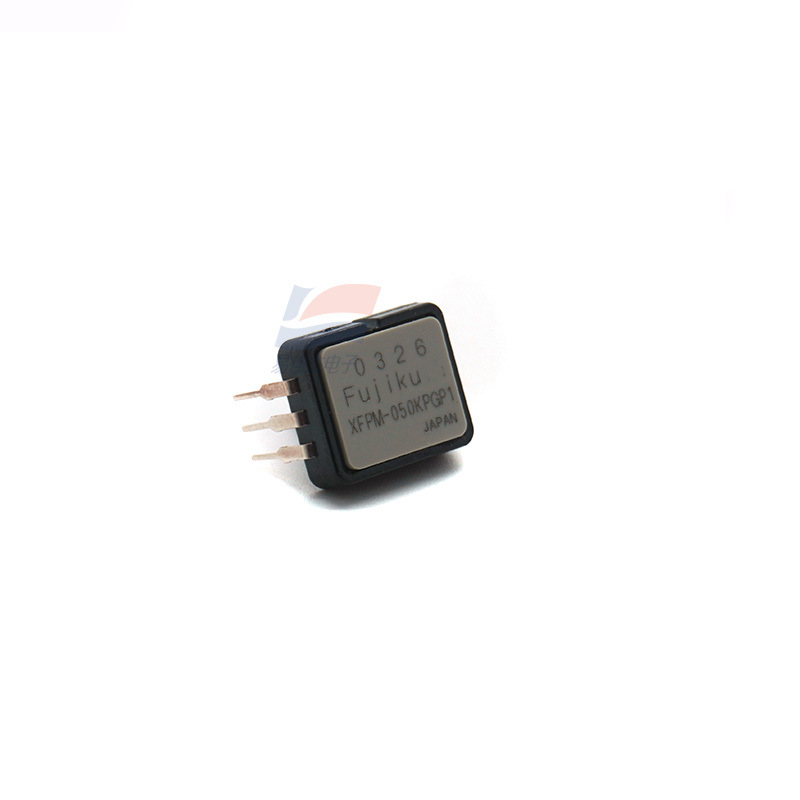

XFPM-050KPG هو مستشعر ضغط بيزو مقاوم عالي الدقة من إنتاج Fujikura. يتميز باستهلاك منخفض للطاقة وقدرة على التكيف مع درجات الحرارة الواسعة، ويستخدم على نطاق واسع في التحكم الصناعي والمعدات الطبية وغيرها من السيناريوهات. ما يلي هو وصف المعلمات التفصيلي ومقدمة الاستخدام لهذا المستشعر:
أولاً. وصف المعلمات الأساسية
(1) معلمات الأداء الأساسية
نطاق القياس: 0~7.25 رطل لكل بوصة مربعة (حوالي 0~50 كيلو باسكال)، ينتمي إلى فئة قياس الضغط الجزئي، مع وضع استشعار الضغط المقاس.
المتعلقة بالدقة: دقة إجمالية ±1.5% FS (النطاق الكامل)، بما في ذلك عدم الخطية، التباطؤ، إلخ. أخطاء شاملة؛ يمكن لبعض المواصفات تحقيق دقة أعلى، مع نطاق خطأ يصل إلى ±0.125% FS (اختياري).
إشارة الإخراج: خرج جهد تناظري، إزاحة نقطة الصفر النموذجية 0.2 فولت؛ يدعم أنواع الإخراج القياسية المختلفة (اختياري)، مثل 4-20mA، 0-5Vdc، 1-5Vdc، 0-10Vdc، إلخ.
الحساسية: معلمة الحساسية هي 3 (الوحدة متكيفة مع خصائص خرج الجهد)، تتوافق إشارة الإخراج ذات النطاق الكامل خطيًا مع تغيرات الضغط، مما يسهل الحصول على الإشارة ومعالجتها.
وقت الاستجابة: 2000 ميكروثانية (2 مللي ثانية)، قادر على الاستجابة بسرعة لتغيرات الضغط، ومناسب لسيناريوهات مراقبة الضغط الديناميكي.
(2) المعلمات الكهربائية واستهلاك الطاقة
جهد إمداد الطاقة: 4.75~5.25 Vdc، متوافق مع جهود إمداد الطاقة 3.0V، 3.3V، 5.0Vdc، ومناسب لمتطلبات إمداد الطاقة المختلفة للمعدات.
الحد الأقصى للتيار: 10.0 مللي أمبير، وضع استهلاك الطاقة المنخفض (3.3Vdc) بحد أقصى 2 مللي أمبير فقط، ومناسب للأجهزة التي تعمل بالبطارية أو الأنظمة منخفضة الطاقة.
مقاومة العزل: 4Ω، أداء معاوقة DC مستقر بين الدائرة والجسم المرن، مما يضمن السلامة الكهربائية.
(3) المعلمات البيئية ودرجة الحرارة
نطاق درجة حرارة التشغيل: -40 درجة مئوية ~ 125 درجة مئوية، مناسب للبيئات ذات درجات الحرارة القصوى المرتفعة والمنخفضة.
نطاق تعويض درجة الحرارة: 0 درجة مئوية ~ 85 درجة مئوية، ضمن هذا النطاق، يتم تعويض انحراف نقطة الصفر والحساسية بدقة، مما يضمن دقة قياس مستقرة.
الاستقرار: يتمتع باستقرار طويل الأجل ممتاز وقدرة على مقاومة الانحراف، معلمة الانحراف هي 4 (بناءً على النسبة المئوية للنطاق الكامل)، مما يقلل من تكرار المعايرة على المدى الطويل.
(4) المعلمات الميكانيكية والهيكلية
المواد والتعبئة والتغليف: مادة الجسم الرئيسية هي الفولاذ المقاوم للصدأ، مع عزل جيد؛ شكل التعبئة والتغليف هو DIP-6 (حزمة مزدوجة في الخط)، هيكل مربع، حجم صغير (الطول × العرض = 8.0 مم × 8.0 مم)، يدعم التثبيت من خلال الفتحة (Through Hole Mount).

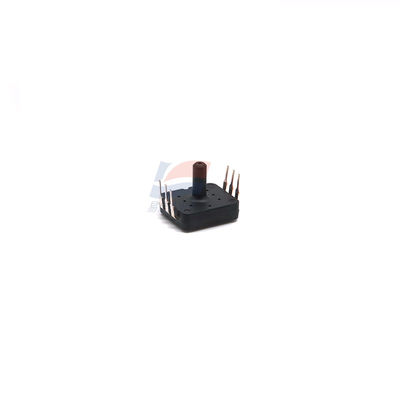

واجهة الضغط: منفذ مستقيم، قطر المنفذ 3.2 مم، ارتفاع 6 مم، مما يسهل الاتصال بخط الأنابيب المتوسط ​​المراد قياسه.
سعة التحميل الزائد: تسمح بالتحميل الزائد بنسبة 7% FS، ولديها قدرة عالية على الحماية من الصدمات والضغط الزائد، مما يطيل عمر الخدمة.
ثانياً. التطبيقات الرئيسية
الأتمتة الصناعية: مناسبة لمراقبة الضغط في الأنظمة الهيدروليكية/الهوائية، والتحكم في ردود فعل الضغط في الآلات والمعدات الصناعية، والقولبة بالحقن، والقولبة بالختم، وما إلى ذلك، بالإضافة إلى مراقبة حالة الضغط للمضخات والضواغط، مما يساعد على تحسين عمليات الإنتاج وضمان التشغيل الآمن للمعدات.
المعدات الطبية: يمكن تضمينها في أجهزة مراقبة ضغط الدم التي تستخدم لمرة واحدة، وأجهزة مراقبة متعددة المعلمات، ومحللات خلايا الدم، وما إلى ذلك، للقياس الدقيق لضغط دم الإنسان، وضغط خطوط الغاز، وما إلى ذلك، وتلبية المتطلبات الصارمة للمعدات الطبية من حيث الدقة والاستقرار.
الإلكترونيات الاستهلاكية والأجهزة المنزلية: مناسبة للأجهزة المنزلية مثل الغسالات والمكانس الكهربائية وأجهزة النفخ، لسيناريوهات مثل التحكم في مفتاح الضغط، والقياس غير المباشر لمستوى السائل (من خلال تحويل الضغط)، وما إلى ذلك، مما يعزز ذكاء المنتج وموثوقيته. معدات المختبرات والاختبار: تستخدم لمعايرة ومراقبة الضغط لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والتبريد، بالإضافة إلى متطلبات قياس الضغط الجزئي في تجارب البحث العلمي المختلفة. إنه متوافق مع بيئات إمداد الطاقة متعددة الجهد في المختبرات ويسهل تركيبه.
سيناريوهات أخرى: يتم تطبيقه أيضًا في مجالات مثل مراقبة الضغط في الغرف النظيفة واستشعار الضغط لمعدات الحركة. مع نطاق درجة حرارة واسع (-40 درجة مئوية ~ 125 درجة مئوية) وخصائص استهلاك الطاقة المنخفضة، فهو مناسب لبيئات العمل المعقدة.
ثالثاً. المزايا الأساسية للمنتج
تعتمد تقنية الاستشعار البيزو المقاومة المتقدمة، والتي تتميز بدقة عالية وقدرات استجابة سريعة، مع قدرة قوية على مقاومة التداخل (بما يتوافق مع معايير CE EMI).
نطاق درجة حرارة التشغيل الواسع (-40 درجة مئوية ~ 125 درجة مئوية) وتصميم تعويض درجة الحرارة، مناسب للقياس المستقر في البيئات القاسية.
تغليف مضغوط وطرق تركيب مرنة، متوافقة مع متطلبات تكامل المعدات المختلفة، وتدعم تعديلات المواصفات المخصصة.

المواصفات:
