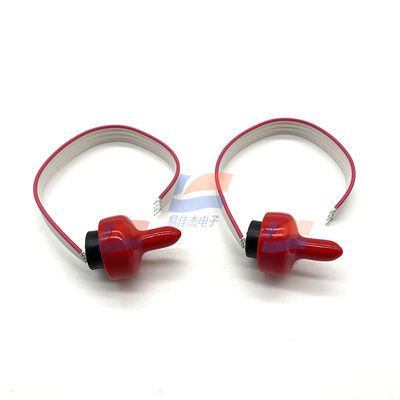

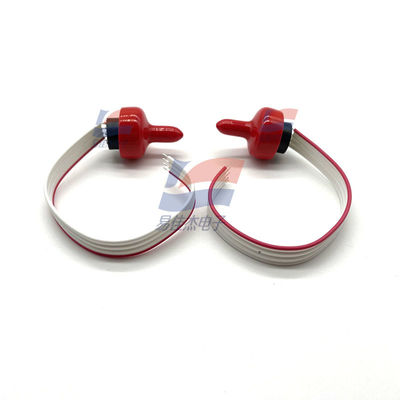

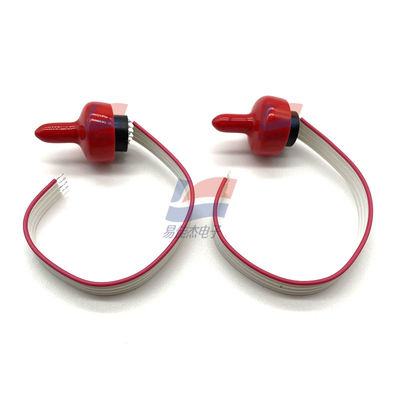

يُستخدم مستشعر الضغط YJJ NPI-19A-CZ021GH في الأجهزة الطبية الحيوية بضغط 2.5 رطل لكل بوصة مربعة

وصف المنتج:

يستخدم مستشعر الضغط YJJ NPI-19A-CZ021GH في الأدوات الطبية الحيوية بضغط 2.5 رطل لكل بوصة مربعة

الميزات:

المعلمات الرئيسية وتطبيقات مستشعر الضغط NPI-19A-CZ021GH هي كما يلي:
وصف المعلمة
‌ضغط التشغيل‌: 17.2 كيلو باسكال
‌جهد الخرج‌: يختلف جهد الخرج اعتمادًا على التكوين. على سبيل المثال، يمكن لإصدار الإثارة بالتيار الثابت توفير خرج تيار يبلغ 1.5 مللي أمبير.
جهد إمداد الطاقة: تدعم بعض التكوينات إمداد طاقة 10 فولت.
درجة حرارة التشغيل: تصل إلى 125 درجة مئوية
شكل التعبئة والتغليف: يستخدم هيكلًا مملوءًا بالزيت
نوع الواجهة: يدعم الأسلاك المرنة أو منافذ النوع N
التطبيق الرئيسي
‌مراقبة الترسيب‌: مناسب لمراقبة الإزاحة في سيناريوهات مثل مسارات السكك الحديدية وأسس المباني.
مناسب للبيئات القاسية: مزود بعزل متوسط وتصميم أساسي مملوء بالزيت، يمكنه تحمل الرطوبة العالية والاهتزاز وغيرها من ظروف العمل القاسية.

المواصفات التفصيلية لمستشعر الضغط NPI-19A-CZ021GH
NPI-19A-CZ021GH هو مستشعر ضغط من الدرجة الصناعية من سلسلة NPI-19 من NovaSensor، وهي علامة تجارية تابعة لشركة Amphenol. تم تصميمه بشكل أساسي لسيناريوهات قياس الضغط المنخفض، مع اعتماد تقنية العزل الكهربائي وعملية الاستشعار المقاومة للانضغاط، والتي تجمع بين الدقة العالية والموثوقية العالية. فيما يلي معاييره التفصيلية والمعلومات الرئيسية:
1. المعلمات الفنية الأساسية
1.1 المعلمات المتعلقة بالضغط
نوع القياس: ضغط القياس
نطاق القياس القياسي: 0~2.5 رطل لكل بوصة مربعة (ما يعادل 0~17.2 كيلو باسكال، 1 رطل لكل بوصة مربعة ≈ 7 كيلو باسكال)
أقصى ضغط زيادة التحميل: 3 أضعاف الضغط المقنن (لإمداد الطاقة بالتيار الثابت)، 2 أضعاف الضغط المقنن (لإمداد الطاقة بالجهد الثابت)
الدقة الثابتة: ±0.1% FSO (القيمة النموذجية)، ±0.5% FSO (القيمة القصوى)، بما في ذلك أخطاء الخطية والتكرار والتبلب
نطاق تعويض درجة الحرارة: 0~70 درجة مئوية (32~158 درجة فهرنهايت)، الحد الأقصى لخطأ درجة الحرارة بعد التعويض هو ≤0.75% FSO

المعلمات البيئية والفيزيائية
2.1 القدرة على التكيف البيئي
درجة حرارة التشغيل: -40~125 درجة مئوية (-40~257 درجة فهرنهايت)
درجة حرارة التخزين: -40~125 درجة مئوية (-40~257 درجة فهرنهايت)
القدرة على التكيف مع الرطوبة: لا يوجد مؤشر واضح، يوصى بتجنب بيئة التكثيف (متوافقة مع الرطوبة الصناعية التقليدية)
مقاومة الاهتزاز: تدعم بيئة الاهتزاز الصناعية التقليدية بتردد 20~2000 هرتز (لم يتم تحديد قيم محددة، راجع خصائص السلسلة)
مقاومة الصدمات: تدعم قوة الصدمات من الدرجة الصناعية تحت نبضة 11 مللي ثانية (راجع خصائص مقاومة الصدمات 100 جرام للسلسلة)
2.2 المعلمات الفيزيائية والهيكلية
المادة الرئيسية: غشاء عزل من الفولاذ المقاوم للصدأ 316، متوافق مع وسائط التكيف 316SS (مقاومة قوية للتآكل)
مواصفات الأبعاد: هيكل أسطواني، قطر 18.8~19 مم، طول 7~7.1 مم (حجم سلسلة NPI-19 القياسي)
الوزن: حوالي 10 جرام (تصميم خفيف الوزن، سهل التكامل)
منفذ الضغط: لا يوجد منفذ مدمج (يحتاج إلى مطابقته بوحدة منفذ تكيفية)، يدعم تصميم الختم الملحوم/الختم الجانبي، واجهات خيوط اختيارية مثل 1/2"-20 UNF، 1/4"-18 NPT
مواصفات الختم: يتضمن تكوين النوع A حلقة دائرية (الحجم φ16.76×0.99 مم) لضمان أداء الختم
شكل التعبئة والتغليف: أنبوب (تغليف أنبوبي)، مناسب للتخزين والنقل
3. ميزات المنتج وسيناريوهات التطبيق
3.1 المزايا الأساسية
تصميم العزل الكهربائي: يتم تغليف شريحة المستشعر في تجويف مملوء بالزيت، ويتم عزل وسيط القياس بواسطة غشاء من الفولاذ المقاوم للصدأ لتجنب تلف الشريحة الناتج عن التآكل أو التلوث
التكنولوجيا المتقدمة: تعتمد تقنية الاستشعار المقاومة للانضغاط Senstable®، وتدمج الركيزة الخزفية الهجينة شبكة مقاومة لتعويض درجة الحرارة، مع استقرار ممتاز
أوضاع إمداد الطاقة المزدوجة: تدعم التيار الثابت (1.5 مللي أمبير) أو إمداد الطاقة بالجهد الثابت (10 فولت تيار مستمر)، والتكيف مع متطلبات تصميم النظام المختلفة
عمر خدمة طويل: يبلغ عمر دورة الضغط حوالي 10 ملايين مرة، مع انحراف صغير على المدى الطويل ومتانة قوية في السيناريوهات الصناعية
3.2 التطبيقات النموذجية
أنظمة التحكم في ضغط السائل/الغاز، واكتشاف العمليات الصناعية والتحكم الآلي
إدارة الطاقة، وحماية البيئة وأنظمة معالجة المياه (مثل اكتشاف مستوى المياه في الجسر)
أنظمة الملاحة البحرية، ومعدات التبريد وتوليد الأكسجين، وأنظمة محركات الديزل، ومعدات الآلات الزراعية
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والأدوات الطبية الحيوية وغيرها من سيناريوهات القياس منخفضة الضغط وعالية الدقة
4. ملاحظات إضافية
ينتمي هذا الطراز إلى الطراز منخفض الضغط لسلسلة NPI-19. للحصول على نطاقات قياس أعلى (مثل 0~300 رطل لكل بوصة مربعة)، يمكنك الرجوع إلى طراز NPI-19 VC من نفس السلسلة. للحصول على تعريفات دبابيس مفصلة أو مخططات تكييف المنفذ أو منحنيات خطأ درجة الحرارة الكاملة، يمكنك الرجوع إلى الدليل الفني الرسمي لسلسلة NPI-19 من Amphenol، أو الاتصال بالوكلاء المعتمدين للعلامة التجارية للحصول على الدعم المخصص.
