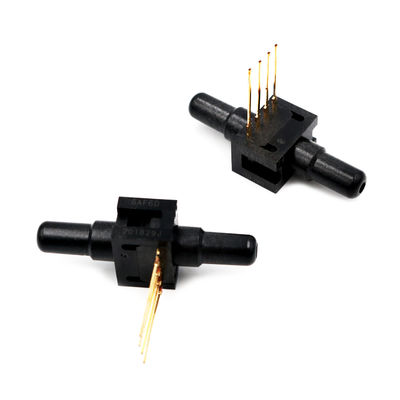

YJJ 26PCAFA6D مستشعر ضغط 1Psi يستخدم في مجال الأتمتة الصناعية للمعدات الطبية

وصف المنتج:

يستخدم مستشعر الضغط YJJ 26PCAFA6D 1Psi في مجال الأتمتة الصناعية للمعدات الطبية

الميزات:

سلسلة مستشعرات الضغط 22/24/26PC

مقياس وتفاضلي/غير مضخم

- 1 MICRO SWITCH للاستشعار والتحكم 11-800-537-6945 الولايات المتحدة الأمريكية 1F1-815-235-6847 دولي 11-800-737-3360 كندا17

مستشعر مقياس

يتم تطبيق الضغط على المنفذ P2. يفتح المنفذ P1 على الضغط المحيط

أبعاد التركيب (للإشارة فقط)

1 × 4 إنهاء (النمط 1)، منفذ مستقيم (النمط A)

الدبوس 1 مشقوق، ويظهر على يمين العبوة. الدبوس 2 بجوار الدبوس 1، إلخ.

جهد الإثارة — 10.0 16.0 Vdc

وقت الاستجابة — — 1.0 مللي ثانية

مقاومة الإدخال 5.5 كيلو 7.5 كيلو 11.5 كيلو أوم

مقاومة الإخراج 1.5 كيلو 2.5 كيلو 3.0 كيلو أوم

المدى P2>P1(1) دقيقة. نموذجي. ماكس.

0 إلى 1 14.7 16.7 18.7 مللي فولت

0 إلى 5 47 50 53 مللي فولت

0 إلى 15 96 100 104 مللي فولت

إزاحة العدم دقيقة. نموذجي. ماكس.

0 إلى 1 -2.0 0 +2.0 مللي فولت

0 إلى 5 -2.0 0 +2.0 مللي فولت

0 إلى 15 -2.0 0 +2.0 مللي فولت

-ity (BFSL P2>P1) نموذجي. ماكس.

0 إلى 1 — ±0.50 ±1.75 % نطاق

0 إلى 5 — ±0.50 ±1.5 % نطاق

0 إلى 15 — ±0.50 ±1.0 % نطاق

تحول العدم 25 درجة مئوية إلى 0 درجة مئوية، 25 درجة مئوية إلى 50 درجة مئوية (2) نموذجي. ماكس.

0 إلى 1 — — ±1.0 مللي فولت

0 إلى 5 — — ±1.0 مللي فولت

0 إلى 15 — — ±1.0 مللي فولت

تحول النطاق 25 درجة مئوية إلى 0 درجة مئوية، 25 درجة مئوية إلى 50 درجة مئوية (2) نموذجي. ماكس.

0 إلى 1 — ±1.5 ±4.5 % نطاق

0 إلى 5 — ±1.0 ±1.7 % نطاق

0 إلى 15 — ±0.75 ±1.5 % نطاق

التكرار والتبلبد نموذجي. ماكس.

0 إلى 1 — ±0.2 — % نطاق

0 إلى 5 — ±0.2 — % نطاق

0 إلى 15 — ±0.2 — % نطاق

زيادة الضغط P2>P1; P1>P2 نموذجي. ماكس.

0 إلى 1 — — 20 رطل لكل بوصة مربعة

0 إلى 5 — — 20 رطل لكل بوصة مربعة

0 إلى 15 — — 45 رطل لكل بوصة مربعة

ملاحظات:

1. النطاق هو الفرق الجبري بين الإخراج عند أقصى ضغوط تشغيل مقدرة والإخراج عند 0 رطل لكل بوصة مربعة.

2. يتم حساب خطأ درجة الحرارة بالنسبة إلى 25 درجة مئوية.

المواصفات

وصف الخصائص

درجة حرارة التخزين -55 درجة مئوية إلى 100 درجة مئوية [-67 درجة فهرنهايت إلى 212 درجة فهرنهايت]

درجة حرارة التشغيل -40 درجة مئوية إلى 85 درجة مئوية [-40 درجة فهرنهايت إلى 185 درجة فهرنهايت]

درجة الحرارة المعوضة 0 درجة مئوية إلى 50 درجة مئوية [32 درجة فهرنهايت إلى 122 درجة فهرنهايت]

دبابيس المحاذاة 0.86 مم [0.034 بوصة] دبابيس قطرها تمتد عبر ثنائي الفينيل متعدد الكلور

قطر المنفذ 1.88 مم [0.074 بوصة] يستخدم القطر أنابيب معرف قياسية 0.59 مم [0.0625 بوصة]

اتجاه المنفذ موازٍ لثنائي الفينيل متعدد الكلور (ملف تعريف منخفض على اللوحة)

ميزة الالتقاط 3.18 مم [0.125 بوصة] ميزة على غطاء المنفذ

لحام SMT · Sn 96.5 Ag 3.5 لا يوجد تدفق نظيف

· Sn 63 Pb 37 لا يوجد تدفق نظيف

ملف تعريف إعادة التدفق SMT أقصى درجة حرارة ذروة تبلغ 260 درجة مئوية [500 درجة فهرنهايت] لمدة 10 ثوانٍ

توافق الوسائط يقتصر كلا المنفذين على الوسائط المتوافقة مع بولي فثالاميد،

فلوروسيليكون والسيليكون.

تأهيل الصدمات تم اختباره إلى 150 جرام

الاهتزاز MIL-STD-202. الطريقة 213

(150 جرام نصف جيب 11 مللي ثانية)

الوزن 0.5 جرام [0.0176 أونصة]
