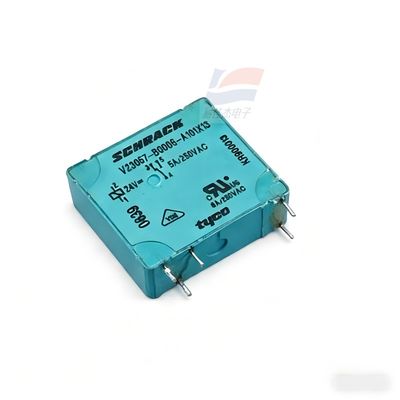

يُستخدم مرحل الطاقة YJJ V23057-B0006-A101 لتركيب لوحات الدوائر المطبوعة (PCB) مثل تلك المستخدمة في مجال التحكم في المحركات.

وصف المنتج:

يُستخدم مرحل الطاقة YJJ V23057-B0006-A101 لتركيب لوحات الدوائر المطبوعة (PCB) مثل التحكم في المحركات.

الميزات:

V23057-B0006-A101 هو مرحل أحادي القطب SPDT بملف 24 فولت تيار مستمر وتيار تبديل 5 أمبير. إنه مناسب لسيناريوهات تركيب لوحات الدوائر المطبوعة (PCB) ومادة التلامس هي سبيكة الفضة. ينتمي إلى منتجات سلسلة Card E.
المعلمات الأساسية
جهد الملف: 24 فولت تيار مستمر
تيار التبديل: 5 أمبير
تكوين التلامس: SPDT (قطب واحد مزدوج الرمي)
عدد الأقطاب: قطب واحد
نوع التركيب: تركيب لوحة الدوائر المطبوعة (PCB)
مادة التلامس: سبيكة فضية الغرض
هذا المرحل مناسب لسيناريوهات التشغيل الآلي الصناعي التي تتطلب التحكم في أحمال التيار الكبيرة، مثل التحكم في المحركات أو تبديل الطاقة أو عزل الإشارات، وما إلى ذلك. تضمن قدرته العالية على تبديل التيار (5 أمبير) وتصميم التلامس المصنوع من سبائك الفضة التشغيل المستقر على المدى الطويل.

وكيل التوزيع مرحل TYCO، نوع مرحل الإشارة، مرحل الطاقة، مرحل السيارات، مرحل الاقتران الضوئي (MOS FET)، مرحل الجهد العالي، مرحل التردد العالي.

معلمات الملف:

نوع الملف: تيار مستمر ثابت واحد.

الجهد المقنن للملف: 24VDC.

مقاومة الملف: 1200Ω.

الطاقة المقننة للملف: 480mW.

معلمات التلامس:

شكل التلامس: النوع 1C (CO)، أي قطب واحد مزدوج الرمي (SPDT).

مادة التلامس: سبيكة نيكل فضية (AgNi0.15).

التيار المقنن للتلامس: بحد أقصى 5 أمبير.

الجهد المقنن للتلامس: تيار متردد 250VAC.

أقصى جهد تبديل للتلامس: تيار متردد 400VAC.

معلمات أخرى:

طريقة التركيب: لوحة الدوائر المطبوعة من خلال الفتحة (PCB - THT).

الأبعاد: الطول 28 مم، العرض 10.4 مم، الارتفاع 25.1 مم.

الوزن: حوالي 14 جرامًا.

نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى 70 درجة مئوية.

جهد العزل (بين الملف والتلامس): 4000 فولت.
