تفاصيل المنتج:
|
| نطاق القياس: | 0 ~ 600 أ. ر (تيار مستمر ~ ذروة التيار المتردد) | وقت الاستجابة: | 0.5 لنا |
|---|---|---|---|
| نوع المستشعر: | حلقة مغلقة | دقة: | +/- 0.5% |
| أقصى درجة حرارة التشغيل: | + 85 ج | جهد إمداد التشغيل: | 12 فولت إلى 18 فولت |
| إبراز: | مستشعر تيار عالي الدقة ±600A,مستشعر قياس التيار الصناعي,مستشعر تيار بدقة عالية,industrial current measurement sensor,current sensor with high accuracy |
||
وصف المنتج:

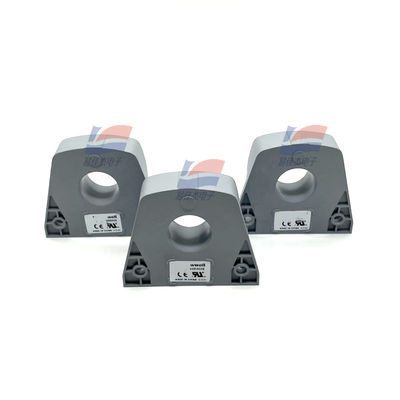

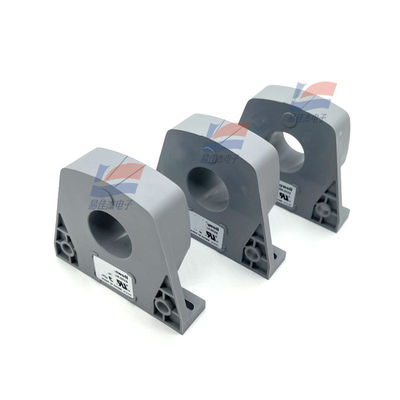

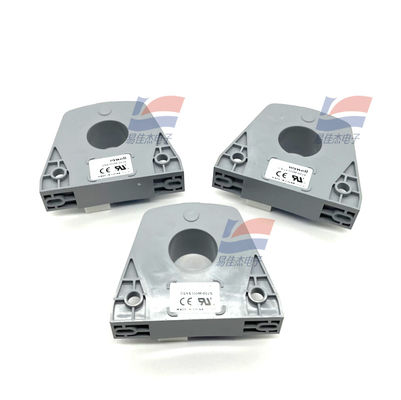

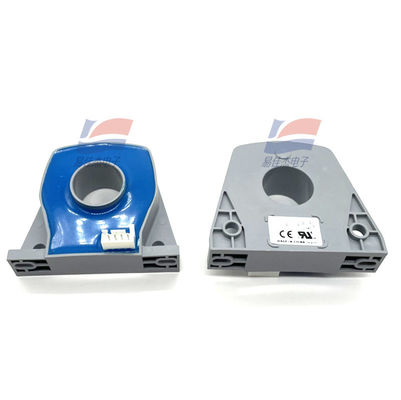

يُستخدم مستشعر التيار عالي الدقة YJJ CSNS300M-002S ±600A لقياس التيار في المجالات الصناعية
الميزات:
مستشعر التيار ذو الحلقة المغلقة CSNS300M-002S، يعتمد على مبدأ التعويض المغناطيسي. عزل كهربائي بين دوائر الجانب الأولي والثانوي لقياس تيارات التيار المستمر والتيار المتردد والنبضي.
المعلمات الكهربائية
التيار المقنن: 300 أمبير RMS (القيمة المقننة)
نطاق القياس: 0 ~ 600 أمبير (DC~AC Peak)
المقاومة المقاسة (عند 70 درجة مئوية): Rm the Rm min Max
مع 18 فولت، عند 300 أمبير Max: 5 أوم 82 أوم
T Max: 5 أوم 25 أوم
تيار الإخراج التناظري (عند 50 أمبير): 150 مللي أمبير
نسبة اللفات: 1/2000
الدقة (25 درجة مئوية): أفضل من زائد أو ناقص 0.75% ln
جهد الإمداد بالطاقة: 12~18VDC (5%)
العزل: 6KVrms/50KHz/1 دقيقة
الدقة - المعلمات الديناميكية
تيار الإزاحة الصفري (25 درجة مئوية): أفضل من + / - 0.30 مللي أمبير
انجراف درجة حرارة تيار الإزاحة (0 ~ 70 درجة مئوية): أفضل من + / - 0.60 مللي أمبير
الخطية: أفضل من 0.20%
وقت الاستجابة: أفضل من 500 نانوثانية
عرض نطاق التردد: DC~150 كيلو هرتز
تتبع دقة Dl /dT: أفضل من 100 أمبير/ثانية
المؤشرات الفنية
نطاق درجة حرارة التشغيل: - 40 ~ 85 درجة مئوية
نطاق درجة حرارة التخزين: - 40 ~ 90 درجة مئوية
استهلاك الطاقة: 20 مللي أمبير بالإضافة إلى تيار الإخراج
المقاومة البديلة (+ 70 درجة مئوية): 31 أوم
غلاف المستشعر: غلاف بلاستيكي معزول
شكل التوصيل (الأولي): ثقب
شكل التوصيل (الثانوي): موصل 4 سنون
المواصفات:
| التيار المقنن (In) | 300 أمبير RMS |
| نطاق القياس | 0 ~ 600 أمبير (DC~AC Peak) |
| وقت الاستجابة | 0.5 ميكروثانية |
| نوع المستشعر | حلقة مغلقة |
| الدقة | +/- 0.5 % |
| جهد الإمداد التشغيلي | 12 فولت إلى 18 فولت |
