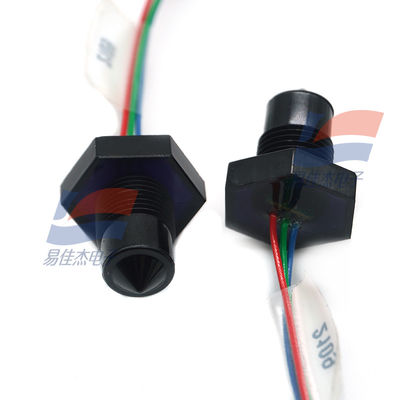

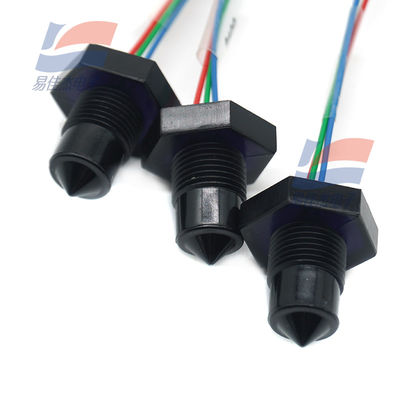

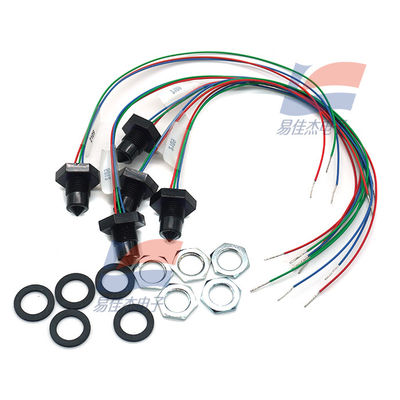

YJJ LLC102000 مستشعر مستوى الإخراج الرقمي المستخدم لمراقبة مستوى السائل في السيناريوهات الصناعية

وصف المنتج:

يُستخدم مستشعر مستوى الإخراج الرقمي YJJ LLC102000 لمراقبة مستوى السائل في السيناريوهات الصناعية

الميزات:

LLC102000 هو مستشعر مستوى سائل كهروضوئي قياسي من شركة SST Sensing في المملكة المتحدة، مصمم للسيناريوهات الصناعية. يعتمد تقنية الحالة الصلبة بدون أجزاء متحركة ويمكنه إجراء كشف تشغيل/إيقاف لمستوى السائل في نقطة واحدة. إنه مناسب لسيناريوهات التثبيت ذات المساحة المحدودة. فيما يلي وصف المعلمات التفصيلي:

المعلمات الكهربائية الأساسية

مؤشرات محددة للمعلمات

جهد إمداد الطاقة بحد أقصى +15.4Vdc

تيار إمداد الطاقة بحد أقصى 2.5mA (في ظل حالة إمداد طاقة 15.4Vdc)

نوع الإخراج إخراج الترانزستور، إخراج دفع وسحب متوافق مع TTL تيار الإخراج: 100mA

خصائص مستوى الإخراج: عندما يتبع رقم المادة D3 "L"، يكون مستوى الإخراج في الهواء منخفضًا؛ وإلا، فهو مرتفع.

جهد الإخراج: عندما يكون الإخراج مرتفعًا، Vout = Vs - 1V (القيمة القصوى)؛ عندما يكون الإخراج منخفضًا، Vout = 0V + 0.5V (القيمة القصوى)؛ عندما لا يوجد تيار إخراج (Iout = 0mA)، يكون مستوى الإخراج المرتفع Vout = Vs - 0.3V (القيمة القصوى)، ومستوى الإخراج المنخفض Vout = 0V + 0.1V (القيمة القصوى).

المعلمات الفيزيائية والتركيب

مؤشر محدد للمعلمات

مادة الغلاف بوليسولفون

طريقة التركيب تركيب ملولب، مع مواصفات خيط M12x1 - 8g

قطر فتحة التركيب القابل للتكيف تقريبًا 12.5 ± 0.3 مم

عزم الربط بحد أقصى 1.5 نيوتن متر (أي 13.26 بوصة من الباوند)

تكوين خط التوصيل سلك رصاص 250 مم، مع أطراف سلك مطلية بالقصدير

المعلمات البيئية والتسامح

مؤشر محدد للمعلمات

درجة حرارة التشغيل النوع القياسي، -25 درجة مئوية إلى + 80 درجة مئوية

درجة حرارة التخزين النوع القياسي، -30 درجة مئوية إلى + 85 درجة مئوية

سعة الضغط القصوى تصل إلى 7 بار عندما يكون الختم سليمًا

الميزات الرئيسية الأخرى

باستخدام مبدأ البصريات الانعكاسية الداخلية الكلية، عندما يتم تغطية نهاية الاستشعار بالسائل، فإن التغيير في انكسار ضوء الأشعة تحت الحمراء يؤدي إلى تبديل مستوى الإخراج، مما يحقق الكشف عن مستوى السائل؛

لديها أداء حماية كهربائية، متوافق مع معايير CE، ومناسب للبيئات الكهرومغناطيسية الصناعية المعقدة؛

لا توجد أجزاء متحركة، مما يقلل من خطر الأعطال أثناء الاستخدام ولديه حجم مضغوط، ومناسب للتركيب في السيناريوهات ذات المساحة المحدودة.
