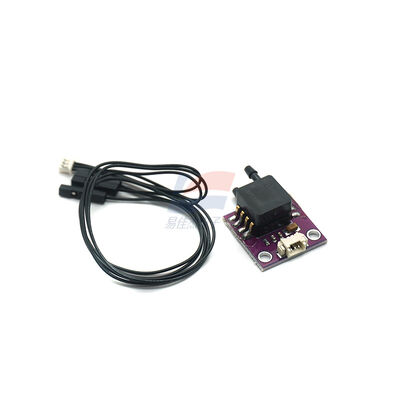

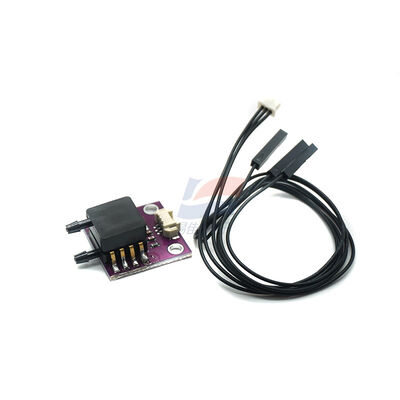

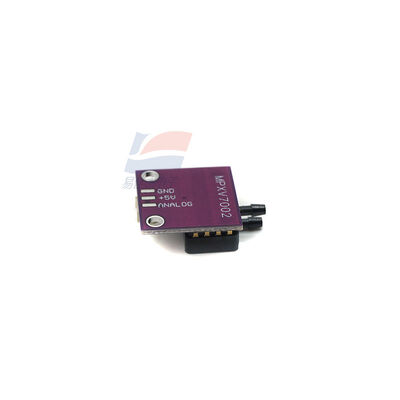

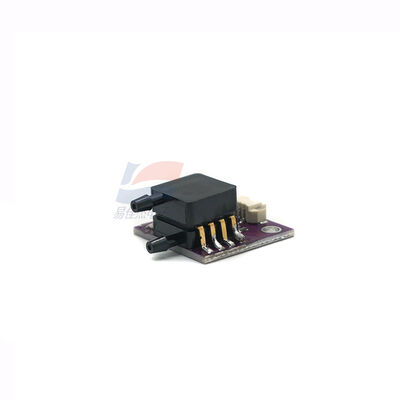

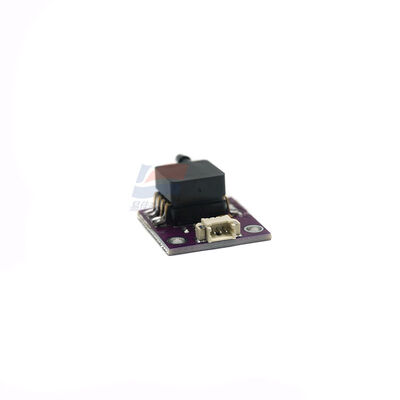

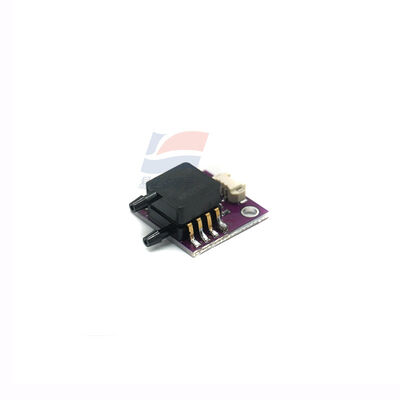

CJMCU-36 APM2.5 لوحة اختراق مؤشر سرعة الهواء MPXV7002DP APM محددة لمراقبة الضغط الصناعي والمدني اختبار النظام المدمج

CJMCU-36 APM2.5 لوحة اختراق مؤشر سرعة الهواء MPXV7002DP APM محددة لمراقبة الضغط الصناعي والمدني اختبار النظام المدمج

الخصائص الرئيسية:

1. مصممة لتكامل APM2.5: تم تصميم لوحة الاختراق CJMCU - 36 خصيصًا لمطابقة جهاز تحكم الطيران APM2.5.واجهة بسيطة وحجمها المدمج تتيح الاتصال بسهولة إلى وحدة التحكم، والذي يمكنه تحويل اختلافات ضغط الهواء بسرعة إلى إشارات تناظرية لنظام تحكم الطيران لحساب سرعة الطيران،دعم الطيران المستقر منخفض السرعة والهبوط الذاتي للطائرات في ظروف الرياح غير المستقرة.
2. استشعار الضغط ذو الاتجاهين: كجهاز استشعار ضغط تفاضلي، يمكنه قياس الضغط الإيجابي والسلبي بدقة ضمن نطاق -2 كيلوبايس با إلى 2 كيلوبايس با.5 فولت تصميم الجهد المتحرك (بدلا من 0 فولت التقليدية) لا يسهل معالجة الإشارة فحسب بل يدعم أيضًا احتياجات الاستشعار الأساسية للفراغ.
3. إشارة مستقرة وأداء موثوق به: يتبنى تقنيات التصنيع الدقيقة المتقدمة وتقنيات تحديد الفيلم الرقيق. مع تعويض درجة الحرارة ووظائف تكييف الإشارة،يمكن أن يخرج ثابت 0.5 فولت - 4.5 فولت إشارات التناظرية حتى في نطاق درجة حرارة التشغيل، و 1 ms وقت الاستجابة السريعة يضمن جمع بيانات سرعة الهواء في الوقت الحقيقي.
4. سهولة الاستخدام والتوافق الواسع: تم تصميم اللوحة مع اتصالات سهلة من 3 دبوس ، مما يقلل من صعوبة تسجيل الأجهزة.إن مخرجات MPXV7002DP الشريحة القياسية التناظرية متوافقة مع معظم أجهزة التحكم الدقيقة مع واجهات إدخال A / D، بعد APM2.5، يمكن دمجها أيضا في أنظمة مضمنة أخرى.

التطبيقات النموذجية:

1. APM2.5 - الطائرات القائمة: يستخدم أساسا كمستشعر سرعة الهواء للطائرات الصغيرة بدون طيار (UAVs) ، طائرات الأجنحة الثابتة، وطائرات متعددة الدوار مجهزة مع APM2.5 جهاز تحكم الطيران، توفر بيانات سرعة جوية رئيسية لتعديل موقف الطيران.
2. مراقبة الضغط الصناعي والمدني: وبالإضافة إلى مجال الطيران، يمكن تطبيقه على أنظمة HVAC، ومعدات التنفس،وأجهزة مراقبة ضغط أسرة المستشفى لتحقيق الكشف في الوقت الحقيقي عن اختلافات ضغط الغاز.
3. اختبار النظام المدمج: مناسبة لسيناريوهات التحكم في العملية ومعدات الأجهزة الصغيرة الحجم. يمكن أن تتعاون مع أردوينو، راسبيري باي،وميكروكولترات أخرى لتنفيذ مشاريع اكتساب البيانات المتعلقة بالضغط والمشاريع التجريبية.
