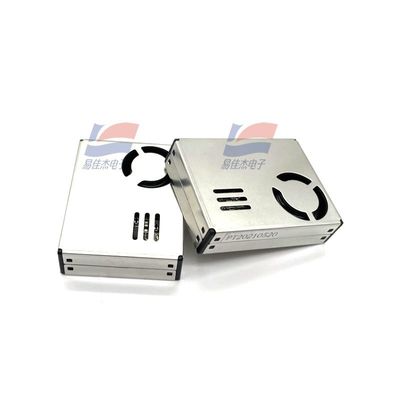

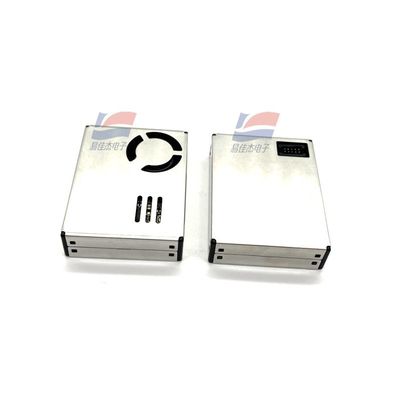

YJJ PMS9103M جهاز استشعار الجسيمات النوع الليزر المشتت المستخدم لمراقبة تركيز الجسيمات في الهواء

وصف المنتج:

مستشعر الجسيمات من نوع تشتت الليزر YJJ PMS9103M يستخدم لرصد تركيز جسيمات الهواء

الميزات:

PMS9103M هو مستشعر جسيمات رقمي متعدد الأغراض يعتمد على مبدأ تشتت الليزر. يمكنه جمع وحساب عدد الجسيمات المعلقة ذات الأقطار المختلفة في الهواء لكل وحدة حجم بشكل مستمر، وتحويلها إلى تركيز كتلي، والذي يتم إخراجه بعد ذلك من خلال واجهة رقمية.

فيما يلي الوصف التفصيلي لمعلماته الرئيسية:

المواصفات الفنية

‌نطاق قياس الجسيمات‌: يدعم ثلاث قنوات لحجم الجسيمات: 0.3 - 1.0 μm، 1.0 - 2.5 μm، و 2.5 - 10 μm.

كفاءة عد الجسيمات: 50% عند حجم جسيم 0.3 μm، و ≥ 98% عند حجم جسيم ≥ 0.5 μm.

نطاق القياس الفعال لتركيز كتلة الجسيمات: 0 - 500 ميكروجرام لكل متر مكعب (القيمة القياسية PM2.5).

الحد الأقصى لنطاق تركيز كتلة الجسيمات: ≥ 1000 ميكروجرام لكل متر مكعب (القيمة القياسية PM2.5). يجب أن تستند القيم التي تتجاوز 1000 μg/m³ إلى القياسات الفعلية.

الدقة: 1 ميكروجرام لكل متر مكعب (μg/m³).

الاتساق: ضمن نطاق 100 إلى 500 μg/m³، هو ±10% (القيمة القياسية PM2.5)؛ ضمن نطاق 0 إلى 100 μg/m³، هو ±10 μg/m³.

حجم العينة: 0.1 لتر (L).

وقت الاستجابة: وقت الاستجابة الفردي < 1 ثانية، إجمالي وقت الاستجابة ≤ 10 ثوانٍ.

متطلبات إمداد الطاقة: جهد التيار المستمر: القيمة النموذجية: 5.0 فولت، الحد الأدنى للقيمة: 4.5 فولت، الحد الأقصى للقيمة: 5.5 فولت؛ تيار التشغيل: ≤ 100 مللي أمبير، تيار الاستعداد: ≤ 2 مللي أمبير.

مستوى واجهة البيانات: مستوى TTL، منطق 3.3 فولت (المستوى المنخفض 2.7 فولت).

بيئة العمل: نطاق درجة الحرارة -10 إلى +60 درجة مئوية، نطاق الرطوبة 0 إلى 95% (بدون تكثف).

بيئة التخزين: نطاق درجة الحرارة -40 إلى +85 درجة مئوية.

الموثوقية: متوسط ​​الوقت بين الأعطال (MTBF) هو ≥ 5 سنوات.

الحجم: بحد أقصى 48 × 40 × 12 مليمتر (مم).

تعريف الواجهة

يستخدم PMS9103M واجهة بـ 8 دبابيس. تعريفات الدبابيس هي كما يلي:

PIN1 (VCC): إمداد الطاقة الموجب (+5V)

PIN2 (GND): إمداد الطاقة السالب

PIN3 (SET): دبوس الإعداد، مستوى TTL @ 3.3V، المستوى المرتفع أو الدائرة المفتوحة هي حالة التشغيل العادية، المستوى المنخفض هو حالة السكون

PIN4 (RXD): دبوس استقبال المنفذ التسلسلي، مستوى TTL @ 3.3V

PIN5 (TXD): دبوس إرسال المنفذ التسلسلي، مستوى TTL @ 3.3V

PIN6 (RESET): إشارة إعادة ضبط الوحدة، مستوى TTL @ 3.3V، المستوى المنخفض يعيد الضبط

PIN7، PIN8: NC (لا يوجد اتصال) ملاحظات للانتباه

يتطلب المستشعر إمداد طاقة 5 فولت، ولكن دبابيس الاتصال والتحكم تحتاج إلى مستوى 3.3 فولت. إذا تم توصيل MCU يعمل بـ 5 فولت، فيجب إضافة دائرة تحويل مستوى.

تحتوي دبابيس SET و RESET على مقاومات سحب داخلية ويمكن تركها عائمة عند عدم الاستخدام.

عند استخدام وظيفة السكون، تحتاج المروحة إلى 30 ثانية على الأقل من الوقت المستقر لإعادة التشغيل. يوصى بأن يكون وقت العمل بعد الاستيقاظ من السكون لا يقل عن 30 ثانية لضمان دقة البيانات.
