تفاصيل المنتج:
|
| طول: | 4.06 ملم | عرض: | 3 ملم |
|---|---|---|---|
| عمق: | 1.6mm | مقاس: | 4.06 × 3 × 1.6 ملم |
| درجة حرارة التشغيل القصوى: | + 150 درجة مئوية | الحد الأدنى لدرجة حرارة العمل: | -40 درجة مئوية |
| إبراز: | YJJ SS496A جهاز استشعار تأثير هال,جهاز استشعار خطي لتحديد الموقع,جهاز استشعار تأثير هال للتحكم بالحركات,linear Hall sensor for position detection,Hall effect sensor for motor control |
||
وصف المنتج:

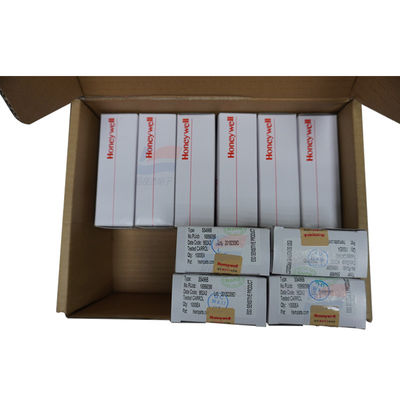

SS496A مستشعر تأثير هال الخطي سيناريوهات تستخدم مثل الكشف عن الموقف والتحكم في المحرك
الخصائص:
SS496A هو مستشعر تأثير هول خطي من النوع النسب الذي أطلقته شركة هونيويل. يتم ربط الجهد الخارجي بشكل خطي مع شدة المجال المغناطيسي.انها مناسبة للتطبيقات مثل الكشف عن الموقع، قياس السرعة، والتحكم في المحرك. فيما يلي وصف مفصل للمعلمات المتكاملة من منصات المكونات الإلكترونية الرسمية والمعتمدة:
معايير الاستشعار الأساسي
فئة المعلمات المؤشرات المحددة
نوع الاستشعار تأثير هال الخطي النوع النسبي ، يتغير الجهد الخارجي خطيا مع شدة المجال المغناطيسي
نطاق قياس المجال المغناطيسي من −670 غاوس إلى +670 غاوس (أي من −67 م ت إلى +67 م ت)
الحساسية القيمة النموذجية 1.5 mV / G ، تشير بعض البيانات إلى القيمة النموذجية 2.7 mV / G ، قادرة على التقاط التغيرات الدقيقة في المجال المغناطيسي بدقة
الجهد الخارجي عند نقطة الصفر 0 مجال مغناطيسي غاوس، القيمة النموذجية 2.5V ± 0.075V (متوافق مع سيناريوهات إمدادات الطاقة الاسمية 5V)
نطاق الجهد الخارجي الحد الأدنى 0.2 فولت إلى (جهد التزويد - 0.2 فولت) ، نموذجي 0.4 فولت إلى (جهد التزويد - 0.4 فولت) ، نطاق إخراج الجهد الواسع
خطية الخط الخطي لا يتجاوز 1.5% من المقياس الكامل ، مما يضمن الدقة الخطية للحقل المغناطيسي وتحويل الجهد
تحرك درجة الحرارة تحرك نقطة الصفر ±0.04٪ - ±0.07٪ / °C ؛ تحرك الحساسية ≤ -0.00٪ إلى +0.07٪ / °C عند < 25 °C ، ≤ -0.02٪ إلى +0.06٪ / °C عند ≥ 25 °C ، أداء مستقر في بيئات ذات درجات حرارة عالية
وقت الاستجابة حتى 1μs، مناسبة لسيناريوهات الكشف عن الحقول المغناطيسية الديناميكية عالية السرعة
المعلمات الكهربائية
فئة المعلمات المؤشرات المحددة
الجهد التشغيلي الحد الأدنى 4.5 فولت، الحد الأقصى 10.5 فولت، وجهد التغذية الاسمي هو 5 فولت أو 9 فولت
تيار تشغيل ثابت القيمة النموذجية 8mA ، بعض المواصفات تشير إلى 8700μA كحد أقصى ، خصائص استهلاك طاقة منخفضة مناسبة للأجهزة التي تعمل بالبطاريات
الحد الأقصى للتيار الخارجي ما يصل إلى 10mA ، يمكن أن تقود مباشرة بعض الأحمال الصغيرة ، لا حاجة إلى دائرة تشغيل إضافية
المعايير البيئية والفيزيائية
فئة المعلمات المؤشرات المحددة
درجة حرارة التشغيل من -40 درجة مئوية إلى 150 درجة مئوية، مناسبة للبيئات الصناعية عالية درجة الحرارة والبيئات الخارجية منخفضة درجة الحرارة
شكل الحزمة عادة TO - 92 حزمة ثقب من خلال، وتتوفر أيضا SOT - 23 حزمة سطحية، تصميم 3 دبوس، مريحة لللحام والتكامل
الحجم المادي إلى - 92 عبوة، الطول 4.06mm، العرض 1.6mm، الارتفاع 3mm، حجم صغير، توفير مساحة التثبيت
طريقة التثبيت تعبئة من خلال الثقب تدعم التثبيت من خلال الثقب ، وتدعم التثبيت السطحي التثبيت السطحي ، مناسبة لمتطلبات تصميم PCB مختلفة
الامتثال والمعايير الأخرى
فئة المعلمات المؤشرات المحددة
شهادة الامتثال تتوافق مع معيار ROHS في الاتحاد الأوروبي ، تصنيف EAR99 في ECCN الأمريكي ، متوافق مع متطلبات الامتثال للأجهزة الإلكترونية في العديد من البلدان
الميزات الأساسية المقاومة الفيلمية الليزرية المتكاملة القابلة للتعديل الدقيق لتحسين الدقة واستقرار درجة الحرارة.يستخدم عنصر استشعار هال من أربعة عناصر للحد من تأثير الإجهاد الميكانيكي والحراري على الإنتاج
التوافق التطبيقي متوافق مع الكشف عن موقف الدوار المحرك بدون فرشاة ، وقياس السرعة ، واكتشاف الانحراف في سيناريوهات التحكم الصناعي وإلكترونيات المستهلك ،أيضاً مناسبة لمعدات قياس الحقول المغناطيسية عالية الدقة.
المواصفات:
| نوع الإخراج | نسبة |
| أسلوب التثبيت | من خلال الثقب |
| إمدادات الكهرباء | 4.5 → 10.5 فولت DC |
| نوع الجهاز | لوحات دوائر مطبوعة |
| تيار التبديل | 1 mA |
