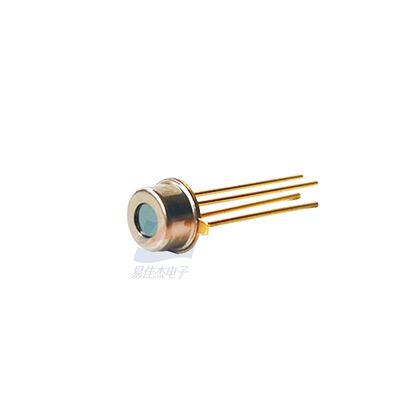

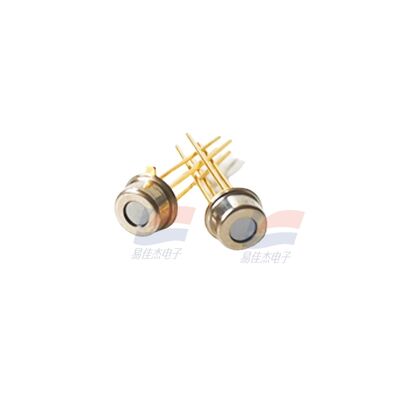

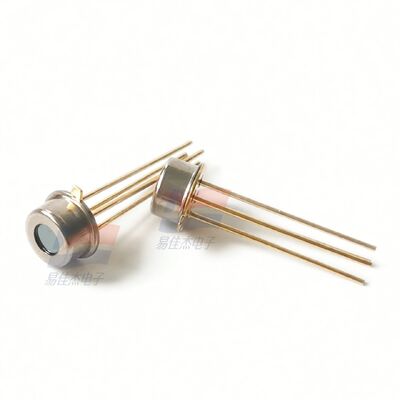

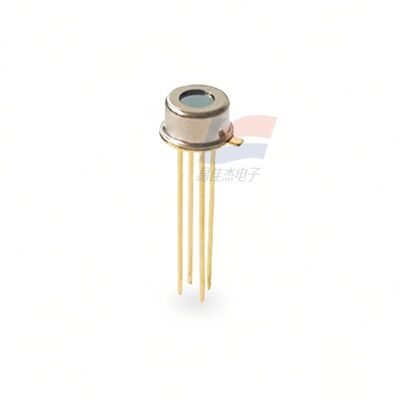

مستشعر مكدس حراري MRT313 MRT511، مقياس حرارة الجبين، مسبار درجة الحرارة، مكون مقياس الحرارة بدون تلامس

MRT313 MRT511 استشعار الحرارة الجبين مسدس درجة الحرارة مسبار درجة الحرارة عدم الاتصال ميزان الحرارة مكون

1. مبدأ العمل الأساسي:

يعمل MRT313 على أساس التأثير الحراري ومبدأ الكشف عن الأشعة تحت الحمراء:

• إنه يدمج شريحة استشعار نابعة حرارية ومرشح الأشعة تحت الحمراء عالي النفاذية (الأمثل لطول موجة 8-14 ميكرومتر، مما يتوافق مع ذروة الطول الموجي للأشعة تحت الحمراء لجسم الإنسان).
• عندما يتم توجيه المستشعر نحو جبين الإنسان، تمتص شريحة النوافير الحرارية الأشعة تحت الحمراء المنبعثة من سطح الجلد. تولد الطاقة الممتصة فرقًا في درجة الحرارة بين الوصلات الساخنة والباردة للنابعة الحرارية، مما يؤدي إلى توليد جهد سيبيك متناسب.
• تتم معالجة إشارة جهد الخرج بواسطة دائرة تكييف الإشارة (على سبيل المثال، التضخيم والمعايرة) لتحويلها إلى قراءة دقيقة لدرجة حرارة الجسم.

2. الميزات الرئيسية:

1. تحسين درجة حرارة جسم الإنسان: تم تصميم مرشح الأشعة تحت الحمراء 8-14 ميكرومتر ليناسب الأشعة تحت الحمراء لجسم الإنسان، مما يضمن انتقائية عالية ويزيل التداخل من الضوء المحيط ومصادر الحرارة الأخرى.
2. دقة قياس عالية: في ظل ظروف القياس القياسية (المسافة: 3-5 سم، درجة الحرارة المحيطة: 25 درجة مئوية)، يكون خطأ قياس درجة الحرارة ≥ ±0.2 درجة مئوية، مما يلبي متطلبات الدقة لمقاييس الحرارة الطبية والمستهلكة.
3. وقت الاستجابة السريع: وقت الاستجابة T₉₀ ≥ 300 مللي ثانية، مما يتيح قراءة سريعة لدرجة الحرارة دون انتظار طويل.
4. استهلاك منخفض للطاقة: تصميم طاقة منخفض للغاية مع تيار تشغيل نموذجي ≥ 10 μA، مناسب للأجهزة المحمولة التي تعمل بالبطارية (على سبيل المثال، أجهزة قياس حرارة الجبهة المحمولة باليد).
5. تكامل مدمج وسهل: حزمة SMD صغيرة، وهيكل خفيف الوزن، وتصميم متوافق مع الدبوس للحام المباشر على لوحات PCB، مثالية لمعدات قياس درجة الحرارة المصغرة.
6. تعويض درجة الحرارة المدمج: مزود بثرمستور NTC مدمج لمراقبة درجة الحرارة المحيطة في الوقت الحقيقي وتعويضها، مما يضمن دقة القياس في درجات الحرارة البيئية المختلفة (10 درجة مئوية - 40 درجة مئوية).
7. أداء مستقر طويل الأمد: معدل انجراف منخفض ≥ 0.1 درجة مئوية/السنة، لا حاجة لإعادة المعايرة بشكل متكرر أثناء فترة الخدمة.

3. التطبيقات النموذجية:

• موازين حرارة الجبهة الطبية غير المتصلة
• موازين حرارة الجسم بالأشعة تحت الحمراء من الدرجة الاستهلاكية
• أجهزة ذكية لمراقبة درجة الحرارة يمكن ارتداؤها (على سبيل المثال، العصابات الذكية مع الكشف عن درجة الحرارة)
• معدات فحص درجة حرارة الصحة العامة (إصدارات مبسطة)
