تفاصيل المنتج:
|
| الجهد الناتج: | V₀ = 0.7 ~ 1.6 فولت | غاز المعايرة: | 0.3% ميثان |
|---|---|---|---|
| وقت الاستجابة (T₉₀): | 30 ثانية | وقت الاسترداد: | ≥ 60 ثانية |
| درجة حرارة العمل: | -10 درجة مئوية ~ +45 درجة مئوية | درجة حرارة التخزين: | -20 درجة مئوية ~ +50 درجة مئوية |
| الرطوبة البيئية: | ≤ 90 ٪ RH | الضغط الجوي: | 650 ~ 800 ملم زئبق |
| إبراز: | جهاز استشعار غاز نصف موصل للمنازل,كاشف تسرب الغازات المنزلية,جهاز استشعار الغاز MQ-D1,household gas leak detector,MQ-D1 gas sensing sensor |
||
وصف المنتج:

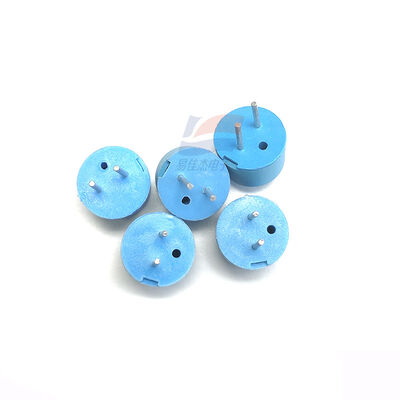

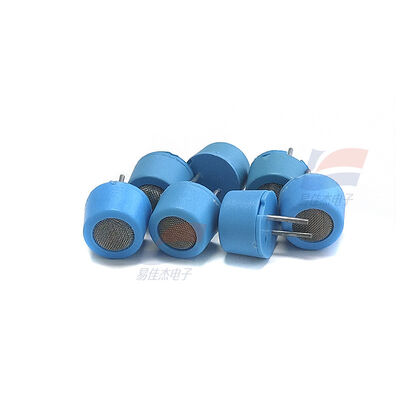

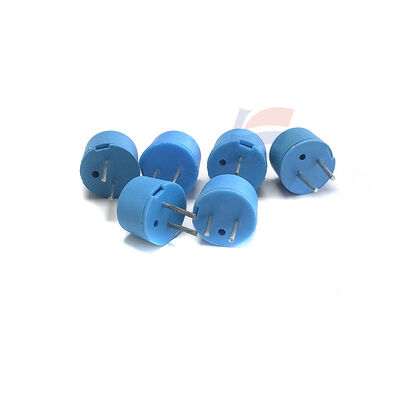

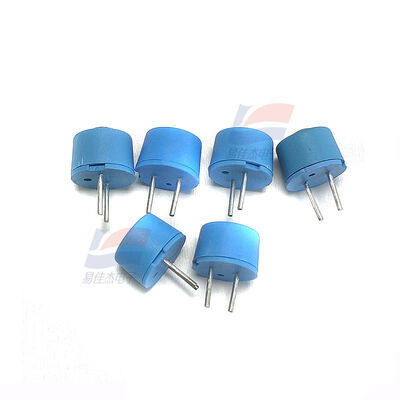

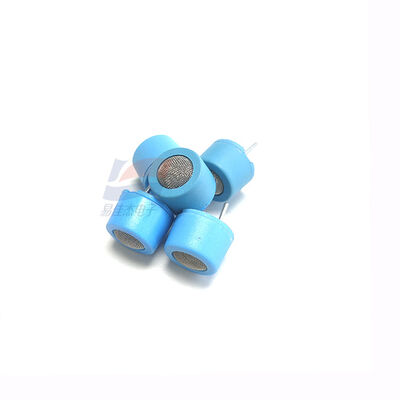

YJJ MQ-D1 جهاز استشعار غاز شبه موصل للكشف عن تسرب الغاز المنزلي
الخصائص:
جهاز استشعار الغازات القابلة للاشتعال MQ-D1 ينتمي إلى سلسلة MQ-D من النماذج منخفضة الطاقة. يمكنه الكشف عن أنواع مختلفة من الغازات القابلة للاشتعال والدخان. لديه تكلفة منخفضة ودورة بسيطة ، ويمكن أن يستخدم في جميع أنحاء العالم.ويستخدم أساسا للكشف عن تسرب الغاز في بيئات المنازل.
المراجعة الأساسية
النموذج: MQ-D1
مبدأ الاستشعار: مستشعر غاز أوكسيد المعدن (MOS) ، المقاومة تنخفض مع زيادة تركيز الغازات القابلة للاشتعال وتخرج إشارة الجهد التناظرية
التعبئة والتغليف: علبة معدنية إلى تغليف، 4 دبوس (دبوس سلك التدفئة 2 + دبوس الكهرباء الإشارة 2)
تحديد الموقع الأساسي: الكشف عن الغازات القابلة للاشتعال ذات الطاقة المنخفضة واسعة الطيف ، مقارنة مع MQ-2 و MQ-4 التقليديين ، مع استهلاك طاقة أقل وحجم أصغر
الغاز المكتشف والمدى
1الغازات القابلة للكشف (نوع الطيف الواسع)
الغاز الطبيعي (الميثان CH4) ، الغاز، غاز البترول المسال (LPG) ، الهيدروجين، أول أكسيد الكربون (CO) ، الأسيتيلين، بخار البنزين / الكيروسين، الألكانات، الدخان، بخار الوقود العضوي
2نطاق القياس
500 ppm ~ 10000 ppm (0.05% ~ 1%) ، الحساسية المثلى للميثان
معيار المعايرة: 0.3٪ (3000 جزء في المليون) من الميثان
المعلمات الكهربائية الكاملة (ورقة مواصفات المصنع الأصلية)
1معايير إمدادات الطاقة والتدفئة
فولتاج التدفئة VH: 6.0V DC
الجهد العامل في الحلقة Vc: ≤ 24V DC
مقاومة الحمل القياسية RL = 51Ω
استهلاك طاقة التدفئة: تصميم منخفض الطاقة ، أقل بكثير من أجهزة الاستشعار العادية من سلسلة MQ
2الخصائص الكهربائية لجهاز الاستشعار
الجهد الخارجي للهواء النظيف: V0 = 0.7 ~ 1.6 V
الجهد الخارجي للغاز المعايرة (0.3٪ من الميثان): V1 ≥ 2.5 V
وقت الاستجابة (T90): ≤ 30 ثواني (غاز يصل إلى مخرج مستقر)
وقت الاسترداد: ≤ 60 ثواني (خروج الغاز والعودة إلى الحد الأساسي)
3بيئة العمل
درجة حرارة التشغيل: -10°C ️ +45°C
درجة حرارة التخزين: -20 درجة مئوية + 50 درجة مئوية
الرطوبة البيئية: ≤ 90% RH (بدون تكثيف)
الضغط الجوي: 650 ~ 800 mmHg
الاستقرار على المدى الطويل: دورة عمل متواصلة لمدة 24 ساعة، وانحراف الجهد الأساسي ** ± 15% ضمن**
4تعريف الدبوس (4-pin universal)
1، 2 دبوس: سلك التدفئة (VH) (بدون قطبية)
34 دبوس: أقراص الإشارة (Vc/RL) (في كلا طرفي جهاز استشعار الغاز)
IV. الميزات الأساسية للمنتج
استهلاك طاقة منخفض: تصميم تسخين حصري منخفض الطاقة لمسلسل D ، مناسب للأجهزة التي تعمل بالبطاريات والأجهزة المحمولة
حساسية عالية: استجابة جيدة للميثان والغاز المسال والغاز والدخان والبخار العضوي القابل للاشتعال
استقرار ممتاز على المدى الطويل ، عمر طويل ، ومقاومة جيدة للتدخل البيئي
الدائرة الطرفية البسيطة، تتطلب فقط إمدادات الطاقة التدفئة + عينة تقسيم الجهد، واحد شريحة ADC يقرأ مباشرة
منخفضة التكلفة، مناسبة للإنتاج الجماعي للأجهزة المنزلية الكبيرة
التسخين المسبق المطلوب (التسخين المسبق الأول عند تشغيل الكهرباء ≥ 5 دقائق لقياس مستقر)
V. التطبيقات الرئيسية و سيناريوهات التطبيق
1التطبيق الأساسي
إنذار تسرب الغاز المنزلي (غاز طبيعي، غاز سائل، اكتشاف تسرب الغاز الحضري)
2التوسع في جميع السيناريوهات
الأمن المنزلي: الكشف عن تسرب غاز المطبخ، مراقبة تسرب الغاز لساخنات المياه الغازية / الأفران الجدارية
الصناعية والمدنية: فحص تسرب الغازات القابلة للاشتعال على نطاق صغير، الكشف عن تسرب الغاز في خطوط الأنابيب
مراقبة البيئة: الكشف عن الحد الأقصى للغازات والدخان والبخار القابل للنيران في الأماكن المغلقة
دمج الأجهزة الصغيرة: حماية أمان موقد الغاز، وحدة أمان الغاز لمعدات التجفيف / التدفئة
معدات بسيطة: كاشف غاز محمول، مراقبة الغازات القابلة للاشتعال في المرآب / الطابق السفلي، جهاز إنذار دخان بسيط
المواصفات:
| فولتاج التدفئة VH | 6.0 فولت DC |
| الجهد التشغيلي للحلقة Vc | ≤ 24 فولت DC |
| مقاومة الحمل القياسية RL | = 51Ω |
| استهلاك طاقة التدفئة | استهلاك طاقة منخفض |
| التكرار | < 2% |
