تفاصيل المنتج:
|
| يتراوح: | 0 - 15 نيوتن (1.53 كجم قوة) | الإخراج: | I2C الرقمية |
|---|---|---|---|
| مزود الطاقة: | 3.3 فولت DC | دقة: | ± 2 ٪ FSS |
| نطاق درجة الحرارة: | -40 درجة مئوية - +85 درجة مئوية | مقاس: | 5 مم × 5 مم × 2.3 مم |
| حياة: | 1،000،000 دورة | واجهة: | اتصال الكرة الفولاذ المقاوم للصدأ |
| إبراز: | مستشعر قوة مقياس التوتر,مستشعر رقمي من الفولاذ المقاوم للصدأ,مستشعر قوة دقيق 15 نيوتن,digital stainless steel sensor,micro force sensor 15N |
||
وصف المنتج:

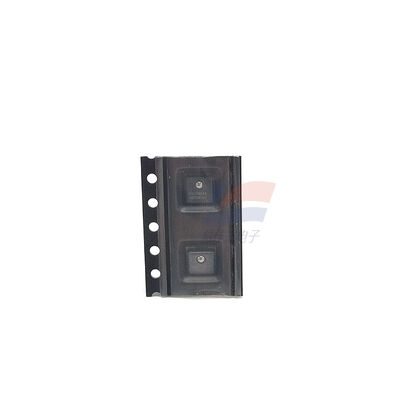

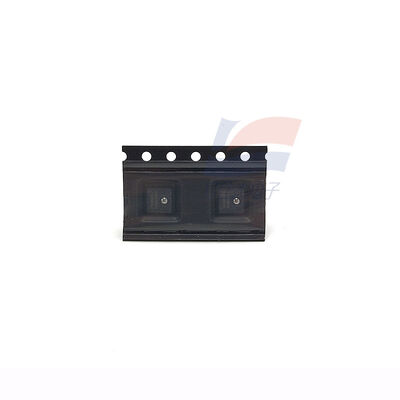

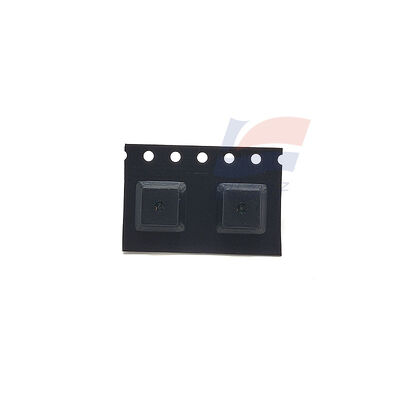

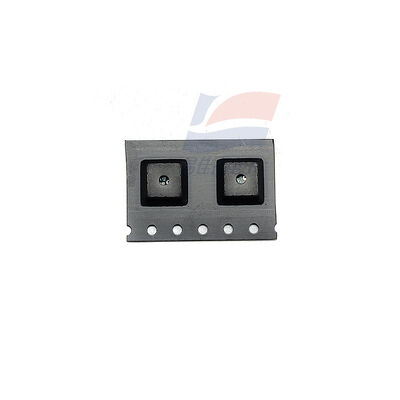

YJJ FMAMSDXX015WC2C3 مقياس التوتر الرقمي كرة الفولاذ المقاوم للصدأ نوع الاتصال جهاز استشعار القوة الدقيقة 15N (1.53kgf)
الخصائص:
1المعلمات الرئيسية (النسخة القياسية) الجدول
المعايير القيم ملاحظات
النموذج FMAMSDXX015WC2C3 سلسلة MicroForce FMA
النطاق 0 - 15N (1.53kgf) قياس قوة الضغط ، حماية من الإفراط 3 × النطاق
إخراج الرقمية I2C (العنوان 0x28) 20٪ - 80٪ وظيفة الإرسال
إمدادات الطاقة 3.3 فولت DC (± 10٪) استهلاك الطاقة 14mW
دقة ± 2 ٪ FSS (نموذجي) غير خطية ، معايرة التشنج
نطاق درجة الحرارة -40°C - +85°C تعويض نطاق درجة الحرارة الكامل (5°C - 50°C المثالي)
الحجم 5mm × 5mm × 2.3mm نوع التثبيت السطحي الصغير للغاية ، مناسب للتثبيت الكثيف
الحياة 1000000 دورة موثوقية الصناعة
واجهة الاتصال الكرة الفولاذ المقاوم للصدأ التوصيل الميكانيكي المباشر، مستقرة ودائمة
شهادات RoHS و ISO 9001 متوافقة مع حماية البيئة
مبدأ العمل
بناءً على التأثير المقاوم للصدمة: عندما يتم تشويه العنصر الحساس القائم على السيليكون بواسطة قوة خارجية ، تتغير قيمة المقاومة بشكل خطي مع القوة.
شريحة ASIC المدمجة: تم الانتهاء من معايرة المصنع للتعديل والحساسية والانحراف الحراري وغير الخطي ، وليس هناك حاجة إلى تعويض الدائرة الخارجية.
يتم نقل القوة إلى قلب الاستشعار من خلال كرة الفولاذ المقاوم للصدأ ، ويتم إخراج إشارة رقمية متناسبة مع الضغط (I2C) ، مع مقاومة قوية للتداخل وسهولة التكامل.
التطبيقات النموذجية (بناءً على السيناريوهات)
1المعدات الطبية (دقة عالية + موثوقية عالية)
مضخة التسريب / مضخة الحقن: ردود فعل الضغط ، الكشف عن انسداد الأنابيب ، وضمان دقة الحقن وسلامته.
آلة غسيل الكلى: مراقبة ضغط السائل، تحذير من انسداد الأنابيب.
المعدات الطبية المحمولة: تفاعل التحكم بالقوة المصغرة (مثل ردود الفعل بالقوة الأداة الجراحية).
2الأتمتة الصناعية والروبوتات
عامل تأثير نهاية الروبوت: التحكم الدقيق في قوة التشبث (مناهضة السقوط / منع السحق) ، مراقبة قوة التجميع.
استبدال المفتاح / المفتاح: الكشف عن الإحساس باللمس ، التعرف على درجة القوة (مثل لوحة التحكم ، أزرار الأجهزة المنزلية).
الكشف عن المواد الرقيقة والخفيفة: التوتر بين الفيلم والورق ، قياس ضغط الالتصاق.
3الإلكترونيات الاستهلاكية والتفاعل الذكي
مفاتيح حساسة للضغط للأجهزة الذكية: استجابة مستوى القوة (مثل أجهزة التحكم في الألعاب ، أقلام اللمس).
أجهزة قابلة للارتداء: مراقبة قوة الاتصال، التعرف على الموقف.
4الاختبار والقياس
معايرة قيمة الضغط / القوة الدقيقة: مرجع قوة دقة مختبرية ، اختبار الشعور بالمنتج.
المواصفات:
| نطاق القياس | 015N ((1.53kgf) |
| إشارة الخروج | الرقمية I2C |
| تحويل نقطة الصفر | ≤ 0.5 م.ف |
| استهلاك الطاقة الكلي | < 1.5 ميغاوات |
| وقت الاستجابة (T90) | ≤ 15 ثانية |
