تفاصيل المنتج:
|
| تردد القطع: | 20 ميجا هرتز (-3 ديسيبل) | عكس الجهد: | 30 فولت |
|---|---|---|---|
| نطاق درجة حرارة التشغيل: | -40 درجة مئوية ~ +85 درجة مئوية | قوة مكافئة للضوضاء (NEP): | 1.9×10⁻¹⁴ واط/√ هرتز |
| تقسيم رباعي: | 10×10 مم | حساسية: | 960 نانومتر |
| SMD التعبئة والتغليف رقيقة جدا: | سماكة 1.26 ملم | تيار مظلم منخفض: | التيار المظلم |
| إبراز: | ثنائي الصور السيليكون PIN 10x10mm,ثنائي ضوئي للكشف عن الأشعة تحت الحمراء القريبة,جهاز استشعار ضوئي كهربائي بالأشعة تحت الحمراء S5981,Near-infrared detection photodiode,Infrared photoelectric sensor S5981 |
||
وصف المنتج:

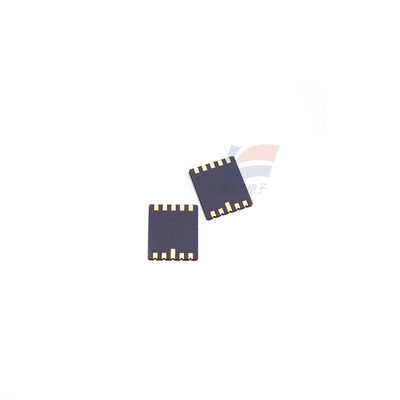

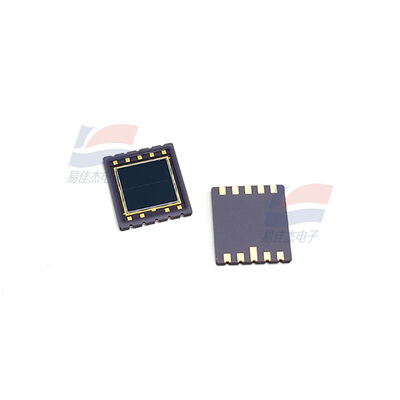

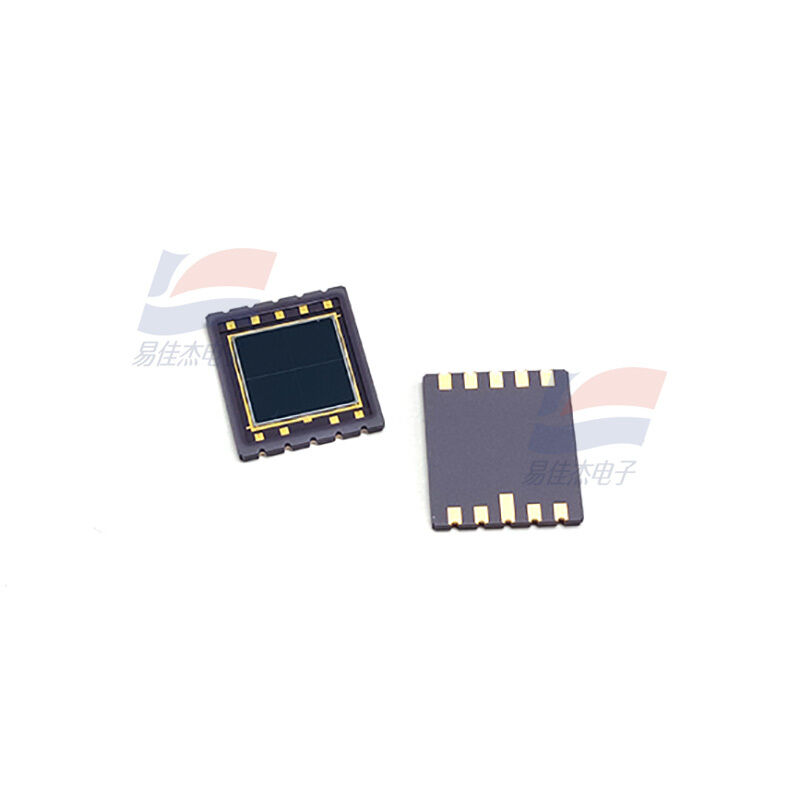

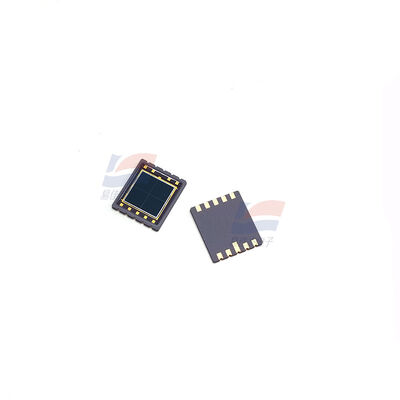

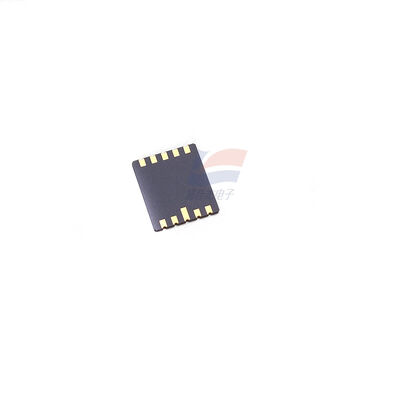

YJJ S5981 صمام ثنائي ضوئي من السيليكون، 10 × 10 مم، للكشف عن الأشعة تحت الحمراء القريبة
سمات:
يتم استخدام S5981 Silicon PIN Photodiode، المصمم خصيصًا لتطبيقات التركيب السطحي (SMD)، بشكل أساسي للسيناريوهات البصرية الدقيقة مثل معايرة المحور البصري، واكتشاف الموضع، ومحاذاة الليزر.
S5981 الثنائي الضوئي
1. المعلمات الرئيسية (تا = 25 درجة مئوية)
الموديل: S5981
النوع: ثنائي ضوئي PIN من السيليكون رباعي الأرباع
المنطقة الحساسة للصور: 10 × 10 مم (متساوية في جميع الأرباع، 5 × 5 مم لكل ربع)
الاستجابة الطيفية: 320 - 1100 نانومتر (الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء القريبة)
شركة هاماماتسو للضوئيات المحدودة
ذروة الطول الموجي: 960 نانومتر
معامل الاستجابة: 0.72 أمبير/وات عند 960 نانومتر
التيار الداكن: ≥ 4 غ (@ VR = 10V)
السعة عند التقاطع: 35 pF (@ VR = 10V، f = 1 MHz)
تردد القطع: 20 ميجا هرتز
الطاقة المكافئة للضوضاء: 1.9 × 10-¹4 واط/هرتز¹/²
العبوة: سيراميك SMD، سمك 1.26 مم
درجة حرارة التشغيل: -40 درجة مئوية ~ +85 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية ~ +100 درجة مئوية
الميزات: قسم رباعي الأرباع، منطقة كبيرة حساسة للصور، SMD رفيع للغاية، لحام بإعادة التدفق خالي من الرصاص
2. الهيكل والدبابيس
الهيكل الرباعي: ينقسم السطح المضيء إلى 4 أرباع مستقلة (A/B/C/D)، كل منها قادر على إخراج تيار ضوئي
الدبابيس: 5 إجمالاً (4 مسارات إشارة + 1 طرف مشترك)، تدعم لحام إعادة تدفق SMD
المزايا: الكشف المتزامن عن شدة الضوء وموضع بقعة الضوء، دون الحاجة إلى مسح ميكانيكي
3. التطبيقات النموذجية
معايرة/محاذاة المحور البصري بالليزر
تحديد المواقع ومراقبة الإزاحة لوضع العلامات بالليزر واللحام ومعدات القطع
المنصة البصرية، التلسكوب، تصحيح المحور البصري بالرادار الليزري في الحلقة المغلقة
الكشف الحساس للموضع (بديل PSD)
قياس إزاحة المركز لبقعة الضوء، وكشف انحراف الزاوية
رؤية الروبوت، محاذاة قطع العمل، الاستشعار الدقيق للإزاحة
مراقبة طاقة/طاقة الليزر
الكشف في الوقت الحقيقي عن طاقة الليزر 905 نانومتر/980 نانومتر/1064 نانومتر
مراقبة شدة الضوء لاتصالات الألياف الضوئية ومعدات الليزر الطبية
أدوات القياس البصري
الكشف واسع النطاق لأجهزة قياس الطيف الضوئي ومقاييس الألوان ومقاييس الإشعاع
مراقبة الضوء البيئي، التحكم في التعرض للكاميرات الصناعية
السيارات / الأتمتة الصناعية
استقبال رادار الليزر للمركبة (LiDAR)، مستشعر تجنب العوائق
الملاحة وتحديد المواقع للمركبات الموجهة الآلية (AGV)
تحديد:
| النطاق الطيفي | 320-1100 نانومتر |
| ذروة الطول الموجي | 960 نانومتر |
| إجابة | 0.72 أ/ث عند 960 نانومتر |
| تيار مظلم | 0.6 غ |
