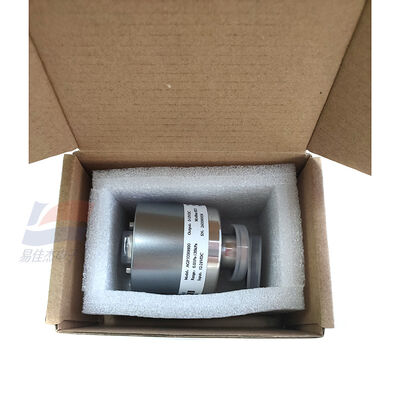

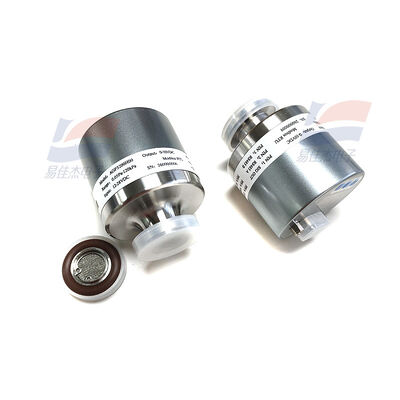

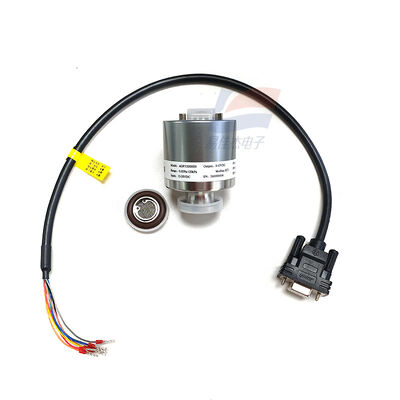

YJJ AGP3200H00 0.05 Pa-120KPa مقياس فراغ بيراني الرقمي للمساعدة في كشف التسرب

وصف المنتج:

YJJ AGP3200H00 0.05 Pa-120KPa مقياس فراغ Pirani الرقمي لمساعدة الكشف عن التسرب

الخصائص:

سلسلة AGP3 هي مقياس فراغ بيراني رقمي يعتمد على مبدأ الموصلات الحرارية المقاومة MEMS. النماذج الأساسية هي AGP3000/3100/3200 ، تغطي نطاق الضغط المطلق من 0.05 Pa إلى 120 kPa، مناسبة لسيناريوهات الفراغ المتوسط والمنخفض. يحتوي على شاشة ملونة للقراءة المباشرة ، ومخرجات متعددة ، واتصالات Modbus ، ويمكن أن تحل محل مقاييس الفراغ التقليدية.انها مناسبة لمراقبة العمليات الصناعية وتكامل المعدات.
المعايير الأساسية (AGP3000 كمعيار مقارنة):
فئة المعلمات المعلمات الخاصة الملاحظات
نطاق القياس 0.05 Pa - 120 kPa (الضغط المطلق، N2 / الهواء) يتراوح من الفراغ الخام إلى الضغط الإيجابي الدقيق
فئة الدقة 0.05-0.1 Pa: ± 50% من القراءة؛ 0.1 Pa - 15 kPa: ± 15% من القراءة؛ 15 - 120 kPa: ± 0.5% من القراءة. معايرة N2، تصحيح مطلوب للغازات الأخرى
وحدات التبديل Pa، Torr، mbar تتكيف مع مختلف اتفاقيات الصناعة
وقت الاستجابة ≤100 ms تلبي متطلبات التحكم في الوقت الحقيقي
المخرجات والاتصالات 0-10 فولت المخرجات التناظرية، RS485 (Modbus RTU) العنوان 1-255، متوافقة مع PLC/DCS
مصدر الطاقة 9-28 VDC ، استهلاك الطاقة < 1.2 W
واجهة KF16 فليانج (304 الفولاذ المقاوم للصدأ، الملمع بالكهرباء) يمكن اختيار KF16 إلى KF25/KF40/VCR/NPT، الخ.
العرض والتشغيل شاشة TFT-LCD الملونة، التحكم المفتاح واجهة أساسية تعرض الضغط، العنوان، معدل، وحدة
البيئة والحماية درجة حرارة العمل - 10~60°C؛ حماية IP65 تتكيف مع البيئات الصناعية القاسية
قابلية التكرار ± 2 ٪ (0.1 با - 120 كبا) يضمن استقرار القياس مبدأ العمل
استنادا إلى تأثير التوصيل الحراري للغاز: تم تجهيز المستشعر بمقاوم تسخين MEMS وجسر Wheatstone. عندما يتغير ضغط الهواء ، تتغير التوصيل الحراري للغاز ،مما يسبب تغير درجة حرارة المقاومة وتوازن الجسرمن خلال الدائرة، يتم تحويلها إلى إشارة ضغط، وتحقيق عرض رقمي ومخرج.

المواصفات:
