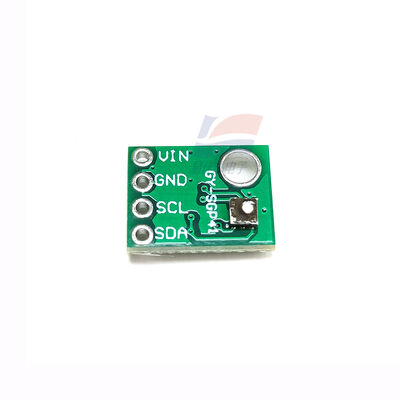

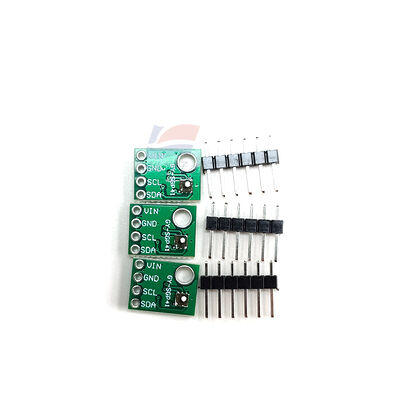

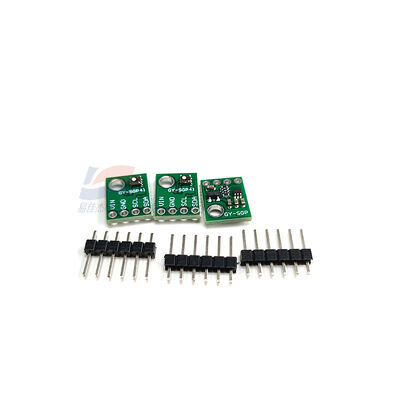

وحدة جودة الهواء YJJ GY-SGP41 لـ VOC + NOx للأجهزة المنزلية الذكية وأجهزة IoT

وصف المنتج:

وحدة جودة الهواء YJJ GY-SGP41 لـ VOC + NOx للأجهزة المنزلية الذكية وأجهزة IoT

الخصائص:

I. المعلمات الأساسية (بناءً على SGP41 Chip + GY Module Board)

1كائن الكشف والإخراج

الغازات المكتشفة: VOC (المركبات العضوية المتطايرة) ، NOx (أكسيدات النيتروجين)

الخوارزمية الخروج: مؤشر VOC 1 ¢ 500، مؤشر NOx 0 ¢ 500؛ يمكن حساب eCO2 (CO2 المكافئ)

نطاق قياس المواد الكيميائية المتطايرة: 0 ∼ 10000 ppb (500 ∼ 10000 ppb نموذجي)

نطاق قياس ثاني أكسيد النيتروجين: 0 ‰ 10،000 ppb

الدقة: 1 ppb (الإشارة الأصلية 16 بت)

2الاستجابة والدقة

وقت الاستجابة لـ VOC T90: < 10 ثانية

وقت الاستجابة لـ NOx T90: < 250 ثانية

الدقة (في الظروف القياسية): VOC ±15٪؛ NOx ±50 ppb

الاستقرار على المدى الطويل: <2%/شهر (ضد التلوث، وانحراف منخفض)

3الخصائص الكهربائية (وحدة)

فولتاج إمدادات الطاقة: DC 3.3V / 5V (متوافق) ؛ على متن 1.8V إمدادات LDO SGP41

التيار التشغيلي: ≈40 mA (الذروة) ؛ نموذجي 3 mA @3.3V

التيار الاحتياطي: ≈0.1 μA

واجهة الاتصال: I2C (الوضع القياسي ، 100 كيلو هرتز) ، عنوان 7 بت 0x59

4البيئة والجسدية

درجة حرارة التشغيل: -30 °C ~ + 70 °C (الصناعية)

الرطوبة: 0 ٪ ٪ 90 ٪ RH (بدون تكثيف)

درجة حرارة التخزين: 5°C-30°C

حجم الوحدة: 13 ملم × 10.5 ملم × 2 ملم (بما في ذلك رؤوس الدبوس)

حزمة الشريحة: DFN 2.44 × 2.44 × 0.85 مم

II. الخصائص الرئيسية

دمج الغاز المزدوج: رقاقة واحدة تقيس في وقت واحد VOC + NOx ، والمخرجات مؤشر موحد ، لا حاجة إلى معايرة معقدة.

الخوارزمية الناضجة: الخوارزمية المدمجة لـ Sensirion Gas Index ، مقاومة للتداخل مع الكحول ، العطور ، الخ ، مستقرة على المدى الطويل.

استهلاك طاقة منخفض في درجة حرارة واسعة: متاح من -30 درجة مئوية إلى +70 درجة مئوية ، مناسبة لأجهزة إنترنت الأشياء التي تعمل بالبطاريات.

التوصيل والتشغيل: إنتاج I2C المباشر من الكمية الرقمية، متوافق 3.3V / 5V، لا حاجة إلى دوائر الطرفية.

eCO2 القابلة للتوسيع: تحويل مؤشر VOC إلى CO2 معادلة ، وتلبية متطلبات مراقبة شاملة لجودة الهواء في الأماكن المغلقة (IAQ).

التطبيقات الرئيسية

1مراقبة جودة الهواء في الأماكن المغلقة (الأساس)

المنزل الذكي: جهاز تنقية الهواء، نظام الهواء النقي، مكيف هواء ذكي (تعديل السرعة التلقائي / البدء / التوقف)

المكتب / الفصل الدراسي: مراقبة في الوقت الحقيقي للمواد المرتبطة بالتنقلات المتطايرة (الفورمالديهيد، البنزين) + أكسيد النيتروجين (الدخان، الغاز العادم)

غرفة النوم / غرفة الطفل: إنذار مبكر من الروائح ، الغازات الضارة ، ضمان الصحة

2- الأسرة ومكافحة المخاطر

المطبخ: (نوكس / بدء تلقائي)

الحمام: مراقبة الرائحة (VOC) ، مخرج تلقائي

مكيف الهواء / الهواء النقي: ضبط حجم الهواء تلقائيًا وفقًا لمؤشر IAQ ، توفير الطاقة

3الصناعة و IoT

مصنع / مستودع صغير: مراقبة المواد الكيميائية المتطايرة تسرب، طلاء غازات العادم

كاشف محمول: قلم جودة الهواء المحمول، محطة مراقبة البيئة

عقدة إنترنت الأشياء: محطة صغيرة للمدينة، نظام أتمتة المباني
