تفاصيل المنتج:
|
| معدل الاستجابة: | 160 ± 40 فولت/وات | الجهد الضوضاء: | 38 نيوتن فولت/√ هرتز |
|---|---|---|---|
| معدل الكشف: | 1.5 × 10⁸ سم·√ هرتز/وات | ثابت الزمن: | ≥ 13 مللي ثانية |
| مقاومة المجلس الوطني الانتقالي: | 100 كيلو أوم ± 1% (25 درجة مئوية) | قيمة NTC β: | 3950 ± 1% |
| نطاق درجة حرارة التشغيل: | -30 درجة مئوية ~ +125 درجة مئوية | نطاق قياس درجة الحرارة: | -20 درجة مئوية ~ +500 درجة مئوية (الهدف) |
| إبراز: | مستشعر درجة الحرارة تحت الحمراء MRT313,مستشعر الحرارة MRT511,مستشعر قياس تحت الحمراء MEMS |
||
وصف المنتج:

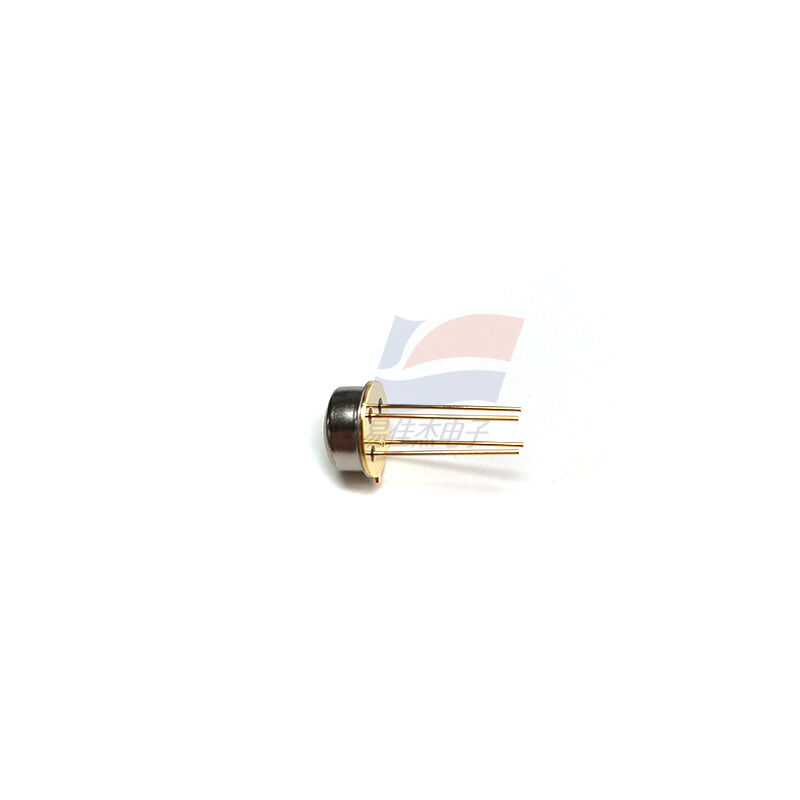

YJJ MRT313 MRT511 MEMS Thermopile مستشعر قياس درجة الحرارة بالأشعة تحت الحمراء
سمات:
I. المعلمات الأساسية (القيم النموذجية عند 25 درجة مئوية)
حجم الشريحة: 1.1 × 1.1 ملم
زاوية مجال الرؤية: 95 درجة (> 50% طاقة)
المقاومة الحرارية: 90 ± 30 كيلو أوم
معدل الاستجابة: 160 ± 40 فولت/وات (500 كيلو جسم أسود)
جهد الضوضاء: 38 نيوتن فولت/√ هرتز
معدل الكشف: 1.5 × 10⁸ سم·√ هرتز/وات
ثابت الوقت: ≥ 13 مللي ثانية (استجابة سريعة)
المقاوم NTC: 100 كيلو أوم ± 1% (25 درجة مئوية)
قيمة NTC β: 3950 ± 1% (25/50 درجة مئوية)
نطاق درجة حرارة التشغيل: -30 درجة مئوية ~ +125 درجة مئوية
نطاق قياس درجة الحرارة: -20 درجة مئوية ~ +500 درجة مئوية (الهدف)
ثانيا. مبدأ العمل
بناءً على تأثير سيبيك، يتم توصيل مئات المزدوجات الحرارية على التوالي لاستقبال الأشعة تحت الحمراء من الهدف (8-14 ميكرومتر)، ويتم تحويل فرق درجة الحرارة إلى خرج جهد؛ يتم استخدام NTC داخلي لتعويض درجة الحرارة البيئية لتحقيق قياس درجة الحرارة الثابت/الديناميكي غير المتصل (يختلف عن الكهروضوئية الذي يقيس التغيرات الديناميكية فقط).
ثالثا. التطبيقات الرئيسية
قياس درجة الحرارة الطبية: موازين الحرارة الجبين، موازين الحرارة الأذنية (دقة عالية لجسم الإنسان 32-42 درجة مئوية)
التحكم في الأجهزة المنزلية: شفاطات المطبخ (بدء درجة الحرارة العالية على سطح الموقد)، ومكيفات الهواء، وأفران الميكروويف، ومراقبة درجة حرارة الموقد
قياس درجة الحرارة الصناعية: قياس درجة حرارة عدم التلامس في خطوط الإنتاج، وحماية المعدات من الحرارة الزائدة
اكتشاف الوجود البشري: الإضاءة الذكية والأمن والأبواب الأوتوماتيكية (يمكن أيضًا اكتشاف جسم الإنسان الساكن)
تحديد:
| الطول الموجي التعريفي | 7 - 14 ميكرومتر |
| جهد التشغيل | 2.4 - 12 فولت تيار مستمر |
| تيار ثابت | <60 ميكرو أمبير |
| مسافة الكشف | 7 - 10 م |
| مقاس | 10.1 × 10.1 × 6.5 ملم3 |
| وقت الاستجابة T90 | ≥ 30 ثانية |
