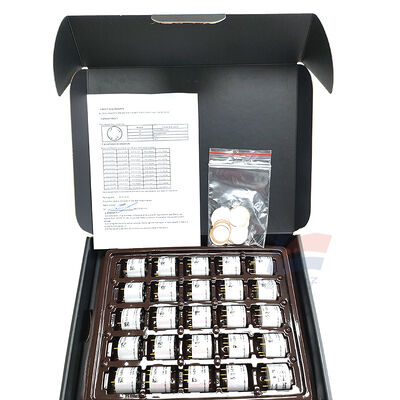

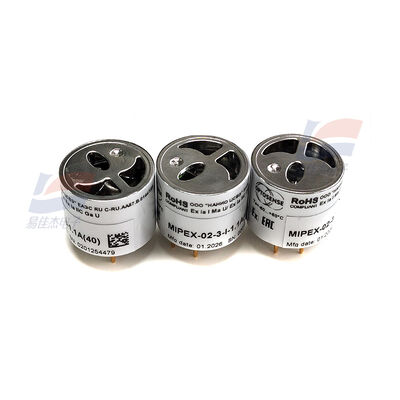

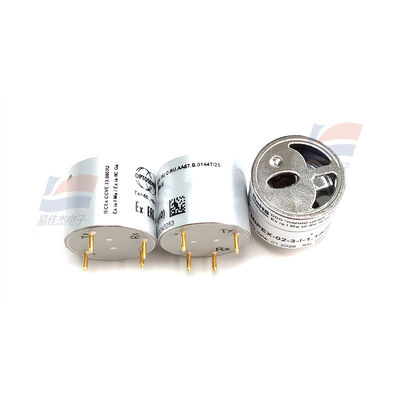

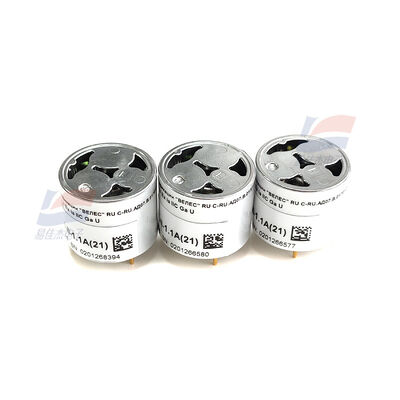

YJJ MIPEX-02-1-I-3.1A (20) NDIR مستشعر غاز الميثان CH4 تحت الحمراء مناسب مناجم الفحم / تحت الأرض

وصف المنتج:

YJJ MIPEX-02-1-I-3.1A (20) مستشعر غاز الميثان CH4 بالأشعة تحت الحمراء NDIR مناسب لمناجم الفحم/تحت الأرض

سمات:

I. معنى النموذج (MIPEX-02-1-I-3.1A)

MIPEX-02: السلسلة (الجيل الثاني من NDIR، استهلاك منخفض للطاقة)

1: نوع الغاز = الميثان CH₄ (0–100% حجم)

I: مقاوم للانفجار من الدرجة الأولى (ينطبق في مناجم الفحم / البيئات تحت الأرض) Ex ia I Ma U

3.1A: النطاق = 0–100% VOL CH₄، إصدار الدقة القياسية

(20): كود الدفعة / المعايرة

ثانيا. المعلمات الأساسية

1. استهلاك الكهرباء والطاقة

مصدر الطاقة: 3.0-5.0 فولت تيار مستمر (يوصى بـ 3.3 فولت)

استهلاك الطاقة: <3 ميجاوات (نموذجي 1.5 ميجاوات)، الأدنى على مستوى الصناعة

الواجهة: UART رقمي كامل (TTL)، لا يتطلب معايرة تناظرية

الحجم: φ20.3 × 16.6 ملم (العبوة المعدنية)

الوزن: حوالي 15.5 جرام

2. أداء القياس (CH₄)

النطاق: 0–100% VOL (يمكن أيضًا قياس 0–100% LEL)

الدقة: ±0.1% حجم الصوت أو ±5% قراءة (خذ القيمة الأعلى)

الاستجابة T90: ≥30 ثانية (الإصدار السريع <10 ثانية)

التكرار: ± ± 0.05% حجم

الاستقرار طويل الأمد: الانجراف < 2%/السنة، العمر الافتراضي 10 سنوات فما فوق

3. البيئة ومقاومة للانفجار

درجة الحرارة: -40 درجة مئوية ~ +60 درجة مئوية (نطاق درجة حرارة واسع للغاية)

الرطوبة: 0–98% رطوبة نسبية (بدون تكثيف)

مقاومة للانفجار: Ex ia I Ma U / Ex ia IIC Ga U (ATEX/IECEx)

الشهادات: ATEX، IECEx، ETL، ISO 9001

ثالثا. مبدأ العمل (الأشعة تحت الحمراء NDIR)

استنادًا إلى امتصاص الأشعة تحت الحمراء غير المشتتة (NDIR)، تعويض الشعاع المزدوج (الإشارة + المرجع) عن الانجراف

مصباح LED مدمج عالي الأداء يعمل بالأشعة تحت الحمراء + الثنائي الضوئي PbSe-CdSe (حساسية أعلى 10 مرات من الحساسية الحرارية)

مستشعر درجة الحرارة المتكامل + وحدة التحكم الدقيقة والخطية التلقائية وتعويض درجة الحرارة

مقاوم للرطوبة والغبار والانجراف طويل الأمد، ومناسب للبيئات الصناعية القاسية

رابعا. التطبيقات الرئيسية

1. سلامة مناجم الفحم / المناجم (السيناريو الأساسي للفئة الأولى المقاومة للانفجار)

مراقبة غاز الميثان تحت الأرض، أداة محمولة / مسبار ثابت

إنذار تجاوز الحد الأقصى للغاز في الأنفاق والأعمدة وأسطح التعدين ومنع الانفجارات

2. النفط والغاز (المنبع/المصب)

كشف تسرب CH₄ على منصات الحفر، وصهاريج تخزين الغاز الطبيعي المسال، وخطوط أنابيب الغاز

مراقبة الغاز في المصافي وغرف الضواغط ومحطات الوقود

3. السلامة الصناعية وحماية البيئة

مراقبة تركيز CH₄ في المواد الكيميائية وفحم الكوك ومشاريع الغاز الحيوي ومعالجة مياه الصرف الصحي

تحذير من الغاز في ممرات الأنابيب تحت الأرض، وأنفاق الكابلات، والأماكن المغلقة

4. المعدات المحمولة وإنترنت الأشياء

كاشف غاز محمول، عقدة استشعار لاسلكية (استهلاك طاقة منخفض للغاية، البطارية متاحة لسنوات)

إنذار الغاز المنزلي الذكي، محطة المراقبة عن بعد لإنترنت الأشياء الصناعية
