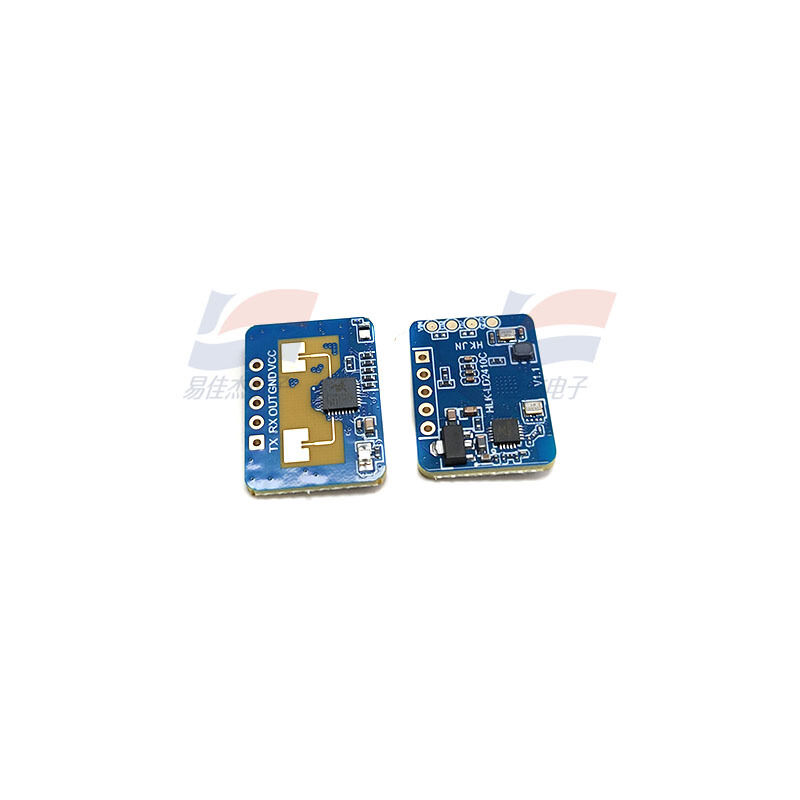

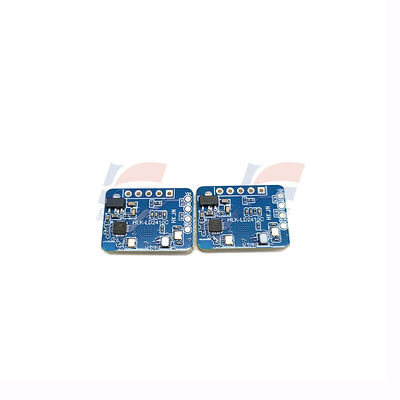

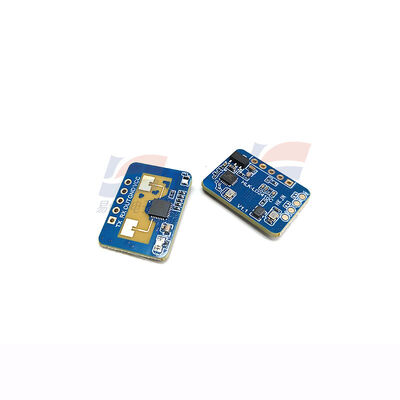

YJJ LD2410C 24G يحتوي على جهاز استشعار ذكي مع وحدة رادار استحواضية وظيفة Bluetooth

وصف المنتج:

يتميز YJJ LD2410C 24G بمستشعر ذكي مع وظيفة البلوتوث لوحدة الرادار الاستقرائي

سمات:

I. المعلمات الأساسية

معلمات التردد الراديوي

تردد التشغيل: 24 - 24.25 جيجا هرتز، موجة مستمرة معدلة بتردد FMCW، عرض النطاق الترددي 250 ميجا هرتز (معتمد من CE/FCC)

بنية الهوائي: 1 إرسال 1 استقبال (1T1R)

أداء الكشف

الإنسان الساكن (الجلوس/النوم، حركة التنفس البسيطة): 0.75 - 6 م

حركة الإنسان: أقصى مسافة 8 م

زاوية الكشف: أفقي ±60 درجة (زاوية واسعة 120 درجة)، خطوة قياس المسافة 0.75 متر قابلة للتعديل

المواصفات الكهربائية

مصدر الطاقة: تيار مستمر 5 فولت، تيار التشغيل ≈ 79 مللي أمبير، توصية مصدر الطاقة ≥ 200 مللي أمبير

الدبابيس (رأس الدبوس القياسي ذو 5 سنون مقاس 2.54 مم: VCC/GND/OUT/RX/TX)

الخارج: خرج مستوى 3.3 فولت، الحضور = مرتفع، الغياب = منخفض (كمية التحويل)

TX/RX: منفذ تسلسلي TTL 3.3 فولت، معدل الباود الافتراضي 256000، بروتوكول ASCII، يمكنه إخراج المسافة/حالة التواجد

نطاق درجة حرارة التشغيل: -40 درجة مئوية - +85 درجة مئوية، مقاوم لدرجات الحرارة العالية والمنخفضة

الحجم: 16 × 22 ملم (نوع التركيب على السطح المدمج، أفضل من الطراز النحيف LD2410B)

اكتشاف مستشعر الضوء المدمج + تصحيح أخطاء البلوتوث، تطبيق الهاتف المحمول "HLKRadarTools" لضبط الحساسية اللاسلكية، وإعداد التأخير، ونطاق الكشف، وترقية البرامج الثابتة عبر OTA

ثانيا. ميزات المنتج (مقارنة مع الأشعة تحت الحمراء PIR)

قادر على اكتشاف الإنسان الثابت: حتى لو كان الشخص جالسًا أو نائمًا مع تنفس طفيف في الصدر، فيمكن التعرف عليه. يكتشف PIR الحركة فقط وقد يطفئ الضوء عن طريق الخطأ.

الاختراق: يمكن أن يخترق البلاستيك والأكريليك والألواح الخشبية الرقيقة، ولا يتأثر بالظلام أو الدخان أو درجة الحرارة أو الستائر.

الحماية ضد التحفيز الكاذب بواسطة الحيوانات الصغيرة: يمكن حمايتها برمجيًا ضد التداخل من الحيوانات الصغيرة الحجم مثل القطط والكلاب.

الإخراج المزدوج: كمية مفتاح OUT (محرك بسيط للمرحلات) + منفذ UART التسلسلي (لـ MCU/PLC لجمع البيانات)

ثالثا. استخدامات التطبيق

1. المنزل الذكي (المنتج الرئيسي)

يتم تشغيل أضواء الاستشعار البشرية، وأضواء المسار المغناطيسي، وأضواء المدخل / الحمام عندما يأتي الأشخاص وتنطفئ بعد مغادرتهم متأخرًا.

مكيفات الهواء، ووحدات الهواء النقي، وسخانات الحمامات: يتم تشغيلها عند وجود شخص ما، ويتم إيقاف تشغيلها في وضع الاستعداد لتوفير الطاقة في حالة عدم وجود أحد.

المراحيض الذكية وأضواء مرايا الحمام: البدء والتوقف بناءً على الوجود البشري

2. مكتبي / تجاري

المكاتب وغرف الاجتماعات: إضاءة ذكية وموفرة للطاقة عندما تكون الغرفة فارغة

الممرات، عربات المصاعد بها خاصية الكشف، السلالم المتحركة ذات الوجود البشري تعمل وتتوقف

3. الأمن والرقابة الصناعية

الخزانة / غرفة توزيع الطاقة تعمل على إنذار عند دخول شخص ما، وكشف التواجد البشري في حجرات المعدات

خزائن ومعدات الخدمة الذاتية مع كشف التواجد

تذكير للموظفين المقيمين في مناطق التخزين

4. إكسسوارات الأجهزة المنزلية الصغيرة

مجففات ملابس ذكية، ورفوف مناشف للتدفئة الكهربائية، وسخانات مزودة بخاصية التشغيل والتوقف عن طريق استشعار الإنسان

رابعا. التمايز من نفس النموذج

LD2410B: نوع الشريط الطويل 7 × 35 مم، المعلمات هي نفسها، لكن العبوة مختلفة

LD2412: نموذج للمسافات الطويلة، نطاق الكشف 10 أمتار+
