YJJ Mini600-CO₂ وحدة استشعار ثاني أكسيد الكربون المدمجة غير المشتتة بالأشعة تحت الحمراء (NDIR) الصغيرة جدًا

وصف المنتج:

YJJ Mini600-CO₂ وحدة استشعار ثاني أكسيد الكربون المدمجة غير المشتتة بالأشعة تحت الحمراء (NDIR) الصغيرة جدًا

سمات:

I. تحديد موضع المنتج
Mini600-CO2 عبارة عن وحدة استشعار صغيرة للغاية مدمجة بالأشعة تحت الحمراء (NDIR) لثاني أكسيد الكربون، وهي متوافقة مع وحدة الاستشعار الأساسية للكاشف المحمول السابق من النوع C (MPD-BTIC1). إنه يركز على التصغير، وانخفاض استهلاك الطاقة، وتعويض درجة الحرارة والرطوبة المدمج، والمعايرة الأساسية التلقائية ABC المدمجة. وهو مصمم خصيصًا للأجهزة المحمولة والتوصيل المباشر بالهواتف المحمولة وأجهزة إنترنت الأشياء الصغيرة.
ثانيا. المعلمات الأساسية الكاملة (25 درجة مئوية، بيئة هواء قياسية 1 ATM)
1. أداء الكشف عن غاز ثاني أكسيد الكربون
مبدأ الكشف: طريقة امتصاص الأشعة تحت الحمراء NDIR ذات الطول الموجي المزدوج أحادية القناة
نطاق القياس: 0 - 6000 جزء في المليون
دقة القياس:
400 - 2000 جزء في المليون: ± (30 جزء في المليون + 3% قراءة)
2000 - 6000 جزء في المليون: ±5%FS
القرار: 1 جزء في المليون
وقت الاستجابة: T90 ≥ 28 ثانية؛ T60 ≥12 ثانية
انحراف نقطة الصفر: ≥ 15 جزء في المليون/السنة، تصحيح خط الأساس التلقائي ABC المدمج (لا حاجة للمعايرة اليدوية المنتظمة)
التداخل المتقاطع: مضاد قوي للتداخل ضد المركبات العضوية المتطايرة، وبخار الماء، والغبار، وأول أكسيد الكربون، بدون مشاكل التسمم الكهروكيميائي والفشل في أجهزة الاستشعار
2. وحدة استشعار متكاملة لدرجة الحرارة والرطوبة
نطاق قياس درجة الحرارة: 0°C~+50°C، دقة قياس درجة الحرارة ±0.4°C
قياس الرطوبة: 0~99% ر، الدقة ±3% ر
الوظيفة: تعويض درجة الحرارة والرطوبة في الوقت الحقيقي لقيمة تركيز ثاني أكسيد الكربون، ويمكن إخراج بيانات درجة الحرارة والرطوبة في وقت واحد لحساب مستوى الراحة / نقطة الندى
3. المواصفات الكهربائية والاتصالات
جهد مصدر الطاقة: تيار مستمر 4.8 ~ 5.5 فولت (مصدر مباشر USB من النوع C 5 فولت، متوافق مع الهواتف المحمولة / بنوك الطاقة / أجهزة الكمبيوتر)
العمل الحالي: نموذجي 52 مللي أمبير؛ الاستعداد النوم الحالي .81.8 مللي أمبير
واجهة الإخراج (الإخراج المزدوج):
المنفذ التسلسلي UART TTL: مستوى 3.3 فولت، بروتوكول MODBUS القياسي، للتطوير الثانوي لـ MCU
BLE Bluetooth 5.0 (مشتق Mini600-CO2-BT): نقل لاسلكي لثاني أكسيد الكربون/درجة الحرارة والرطوبة إلى تطبيق الهاتف المحمول
تردد تحديث البيانات: 1 هرتز (إخراج مجموعة كاملة من البيانات في كل ثانية)
4. البنية الجسدية والتحمل البيئي

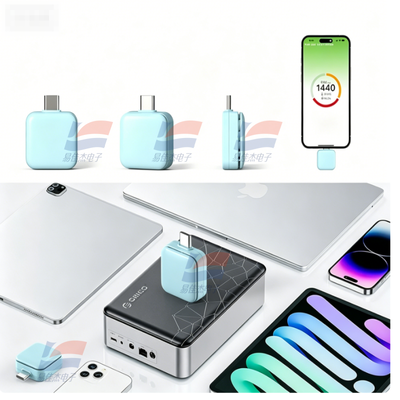

الحجم: 28 × 28 × 12 مم، هيكل مربع صغير، يمكن دمجه مع موصل أنثى من النوع C لإنشاء وحدة محمولة قابلة للتوصيل
حماية التهوية: غشاء فلتر مقاوم للغبار ومقاوم للماء من مادة PTFE، يحجب الغبار وبخار الماء السائل، تمر جزيئات الغاز فقط من خلاله.
بيئة العمل: 0°C~50°C، 0~90% RH (بدون تكثيف)
بيئة التخزين: -20 درجة مئوية ~ 70 درجة مئوية
عمر الخدمة: ≥5 سنوات (مصدر ضوء الأشعة تحت الحمراء لا يحتوي على أجزاء مستهلكة، وهو أعلى بكثير من مستشعر ثاني أكسيد الكربون الكهروكيميائي)
ثالثا. مبدأ العمل
يصدر مصدر ضوء الأشعة تحت الحمراء 4.26 ميكرومتر من ضوء الأشعة تحت الحمراء المميز (نطاق امتصاص حصري لثاني أكسيد الكربون)؛
تمتص جزيئات ثاني أكسيد الكربون الموجودة في غرفة الغاز ضوءًا بطول موجي محدد، ويكتشف الكاشف الكهروضوئي درجة توهين شدة الضوء؛
تحتوي الشريحة على خوارزميات مدمجة لتحويل تركيز ثاني أكسيد الكربون، وفي الوقت نفسه تقرأ البيانات من شريحة درجة الحرارة والرطوبة المدمجة لتصحيح انحراف القياس الناجم عن البيئة؛
إخراج بيانات التركيز ودرجة الحرارة والرطوبة القياسية من خلال المنفذ التسلسلي / البلوتوث.
رابعا. سيناريوهات التطبيق الرئيسية
1. أداة الكشف المتنقلة المحمولة (الملحق الأساسي)

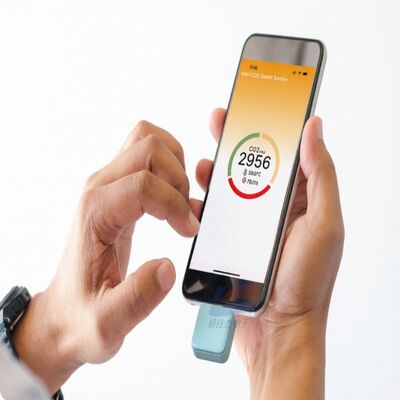

باعتباره المستشعر الأساسي لمسبار جودة الهواء الإضافي من النوع C باللون الأزرق الفاتح (MPD-BTIC1) في صورتك؛ مدعوم من USB للهاتف المحمول / الكمبيوتر اللوحي / الكمبيوتر المحمول، يعرض التطبيق ثاني أكسيد الكربون ودرجة الحرارة والرطوبة في الوقت الحقيقي، وتحذير من نقص الأكسجين في الأماكن المغلقة (> 1000 جزء في المليون من تلوث الهواء،> 2500 جزء في المليون عرضة للدوخة والنعاس).
2. معدات جودة الهواء المنزلية الداخلية
جهاز إنذار صغير لسطح المكتب من ثاني أكسيد الكربون، ومراقبة هواء غرفة النوم/الدراسة؛
نظام تهوية ذكي، وحدة استشعار مدمجة لتنقية الهواء، - مروحة للتهوية التلقائية.
3. معدات التجارب التعليمية / الفيزيائية
تجارب علم الأحياء في المدارس الابتدائية والثانوية والجامعات: جمع التغيرات في تركيز ثاني أكسيد الكربون أثناء عملية التمثيل الضوئي والتنفس في النبات؛ محمول بدون قيود على الطاقة، قراءة مرئية على الهاتف المحمول.
4. زراعة الدفيئات الزراعية
الحديقة، فحص صندوق زراعة النباتات، مراقبة تركيز ثاني أكسيد الكربون لتنظيم التهوية وإطلاق الأسمدة الغازية، وتحسين إنتاجية المحاصيل؛ يمكن تحويلها إلى معدات فحص محمولة.
5. مراقبة البيئة التجارية الصغيرة
الفحص المحمول للمكاتب، وقاعات الاجتماعات، ودور الضيافة، وبيوت الشاي، والفصول الدراسية؛ لا توجد أسلاك، وقياس التوصيل والتشغيل، وتقييم سريع لتأثير التهوية الداخلية.
6. مراقبة المساحة المغلقة للمركبة/القافلة
السيارات وكرفانات التخييم والجراجات تحت الأرض، ومراقبة تراكم ثاني أكسيد الكربون في مقصورات مغلقة، مما يمنع السائقين والركاب من الشعور بنقص الأكسجين والنعاس.
7. وحدة التطوير الثانوية لإنترنت الأشياء، المنزل الذكي، وأدوات الكشف المحمولة، ومجموعات تطوير الشركات المصنعة لمسجلات البيانات البيئية؛ توحيد بروتوكول المنفذ التسلسلي، والاتصال السريع بوحدات التحكم الدقيقة والأنظمة الأساسية السحابية.
خامسا المزايا الأساسية
حجم صغير جدًا: 28 مم مربع، يمكن تغليفه كمسبار صغير مستقيم من النوع C، تصميم محمول؛
عمر طويل للأشعة تحت الحمراء NDIR: لا يوجد إلكتروليت، ولا مواد استهلاكية، تشغيل مستقر لمدة 5 سنوات، لا حاجة لاستبدال أجهزة الاستشعار بشكل متكرر؛
كشف متزامن ثلاثة في واحد: مجموعة متكاملة لثاني أكسيد الكربون + درجة الحرارة + الرطوبة، تعويض درجة الحرارة المدمج، قياس أكثر دقة؛
معايرة تلقائية ABC مدمجة: لا حاجة لمعايرة نقطة الصفر اليدوية أثناء الاستخدام طويل الأمد، مما يقلل من تكاليف الصيانة؛
مصدر طاقة قابل للتكيف بعرض USB 5 فولت: الهواتف المحمولة، وبنوك الطاقة، وأجهزة الكمبيوتر المحمولة، والمحولات يمكن أن توفر الطاقة مباشرة؛
إصداران من السلكية / البلوتوث يمكن اختيارهما: التطوير النقي يختار إصدار UART الأساسي، ويختار المدني المحمول إصدار البلوتوث اللاسلكي.
