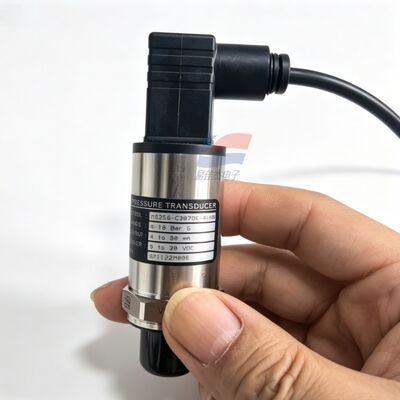

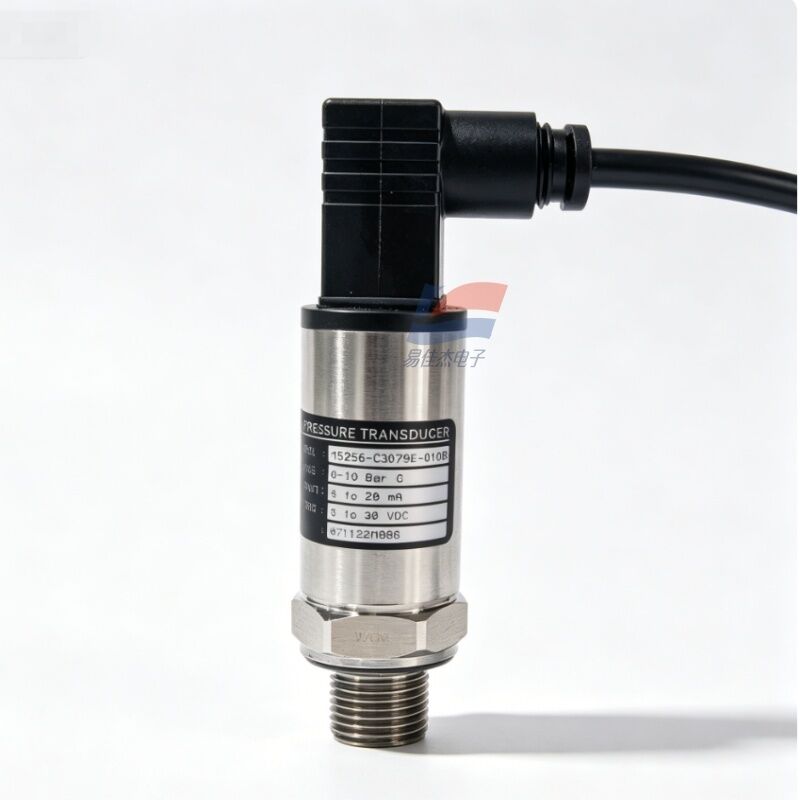

YJJ M5256-C3079E-010BG 0-10Bar جهاز إرسال الضغط الصناعي لتبريد HAVC

وصف المنتج:

YJJ M5256-C3079E-010BG 0-10Bar ناقل الضغط الصناعي للتبريد HAVC

الخصائص:

M5256: M5200 منصة ناقل الضغط المدمجة من الفولاذ المقاوم للصدأ

C3079E: الكهرباء + الحبل المشترك

الرقمية 3: إشارة الخروج = 4-20mA إصدار تيار سلكي

079: الاتصال الكهربائي = DIN43650 نوع A الزاوية المستقيمة Hirschmann وصلة

E: خيط العملية = PT1/4 (R1/4) الخيط الخارجي للأنابيب المخروطية البريطانية

010: النطاق 0-10 بار G (ضغط القياس، 0-1 MPa)

ب: نوع الضغط = ضغط القياس (الجانب الواحد المتصل بالغلاف الجوي يقيس الضغط النسبي)

G: تكوين حماية الدوائر القياسية (الاتصال العكسي ، الدائرة القصيرة ، حماية EMI)

المعلمات الفنية الأساسية للأداء

1جدول أداء الضغط

المعايير والمواصفات

نطاق القياس: 0 - 10 بار G (ضغط القياس / 0 - 1000 kPa)

الدقة الشاملة (غير الخطية + التشنج + التكرارية): ± 0.25٪ FS

نطاق الخطأ الإجمالي (TEB): ± 1.0٪ FS على نطاق درجة الحرارة بأكمله

ضغط الحمل الزائد للسلامة: ضعف النطاق المسموح به (20 بار)

ضغط الكسر المقاوم للانفجار: 5 أضعاف النطاق المسموح به (50 بار)

وقت الاستجابة: < 3ms، لا يوجد تأخير في الضغط الديناميكي

التباعد الصفري على المدى الطويل السنوي: ≤ ± 0.1% FS سنوياً

2المواصفات الكهربائية

الخروج: 4 - 20mA نظام سلكين (0 بار = 4mA ، 10 بار = 20mA)

فولتاج إمدادات الطاقة: 9 - 30VDC (شائعة لنظم 24VDC القياسية الصناعية)

الحد الأقصى للحمل: 500Ω كحد أقصى

حماية الدوائر: حماية اتصال الطاقة العكسية، حماية الدائرة القصيرة الخروج، 10 فولت/م حماية الكهرومغناطيسية

قوة العزل: 100MΩ @ 500VDC

الاتصال: 3-نواة الزاوية المستقيمة Hirschmann DIN43650 وصلة، سهلة لتوصيل وإخراج، مقاومة لاهتزاز

3التوافق الميكانيكي والمتوسط

مادة الاتصال: 17-4PH الفولاذ المقاوم للصدأ المركزية المتكاملة للاندماج الدقيق ، لا لحام ، لا حلقة ختم مطاطية ، أقل عرضة للتسرب ، مقاومة للزيت والماء

واجهة العملية: PT1/4 (R1/4) خيط مخروطي خارجي، مقترنة مع ختم غطاء التفلون

درجة الحماية: IP67 ، مناسبة للخزانات الخارجية والرطبة

مقاومة الاهتزاز: 20G (20 - 2000Hz) ؛ مقاومة التأثير: 50G

الحجم الكلي: النوع المدمج الأسطواني ، الحافة الستة 24 ملم ، الطول الإجمالي 50 ملم ، التثبيت السهل في مساحة معدات محدودة

الوزن: حوالي 85 غرام

4معايير الحرارة

درجة حرارة العمل المتوسطة: -40 °C ~ + 125 °C

نطاق تعويض درجة الحرارة المصنعة: -20 °C ~ + 85 °C (معايرة نطاق درجة الحرارة الكاملة ، لا يوجد تحرك كبير في درجات الحرارة العالية والمنخفضة)

درجة حرارة التخزين: -40 °C ~ + 125 °C

وسائل الإعلام المطبقة: الهواء المضغوط، الزيت الهيدروليكي، المياه النظيفة، البخار منخفض الضغط، السوائل الخشنة الخفيفة

5الشهادات

شهادة التوافق الكهرومغناطيسي الصناعي CE، الامتثال للبيئة RoHS

3مزايا المنتج الأساسية

جسد مركزية متكاملة من الفولاذ المقاوم للصدأ: لا توجد هيكل الختم O-ring ، مقاوم للنفط ، بخار الماء ، درجات الحرارة العالية والمنخفضة ، مع عمر يتجاوز بكثير أجهزة إرسال السيليكون الانتشارية العادية.

إمدادات الطاقة ذات الجهد العريض 9 - 30VDC، متوافقة مع آلات الأدوات، ضاغطات الهواء، خزانات تحكم PLC مع إمدادات الطاقة المتواصلة 24V.

حماية الدوائر المتعددة المدمجة ، لا ضرر للمستشعر بسبب التوصيل الخاطئ أو الدوائر القصيرة أثناء الاتصال في الموقع ، معدل عال من تحمل الأخطاء في التحرير ؛

رابط هيرشمان ذو الزاوية المستقيمة IP67 المقاوم للماء ، أقل عرضة للانفصال أو الكسر في بيئات الاهتزاز.

معايرة كاملة لدرجة الحرارة المصنعة، قابلة للتبادل بشكل كبير، لا حاجة لإعادة معايرة النظام عند الاستبدال.

4سيناريوهات التطبيق الرئيسية

1معدات الأتمتة الهيدروليكية والهوائية (أكثر استخداماً)

أجهزة صب الحقن، آلات صب المطبوعات نظام هيدروليكي خادم مراقبة ضغط الزيت في حلقة مغلقة.

ضاغط الهواء، مضخات الفراغ، استقرار ضغط خزان التخزين، ضغط عالية ومنخفضة التحكم في بدء وإيقاف؛

أجهزة الضغط، خطوط التجميع الآلية جمع ضغط الزيت، إنذار زيادة الضغط.

2التكييف والتبريد ومعالجة المياه

أجهزة نقل ضغط المياه لأنابيب المياه الباردة / المياه الساخنة في تكييف الهواء المركزي

مراقبة الضغط لآلات التجفيف، ضاغطات الهواء.

مراقبة الضغط المستمر لمعدات تنقية المياه، أنابيب المياه الدائرة، حماية النقص في المياه

3المعدات الصناعية العامة

الكشف عن الضغط المنخفض للكبائن البخارية الصغيرة ومعدات المعالجة الحرارية.

ردود فعل الضغط لمعدات القطع بالليزر والطباعة والتغليف.

جمع البيانات الخاصة بأجهزة اختبار الضغط ومقاعد اختبار الشيخوخة.
